一、用途

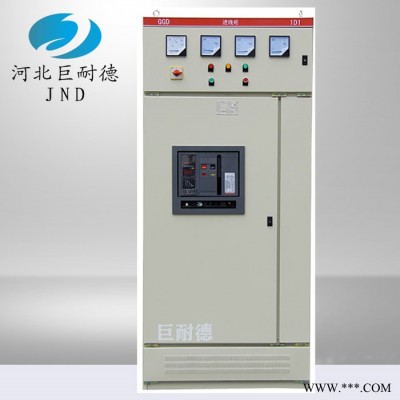

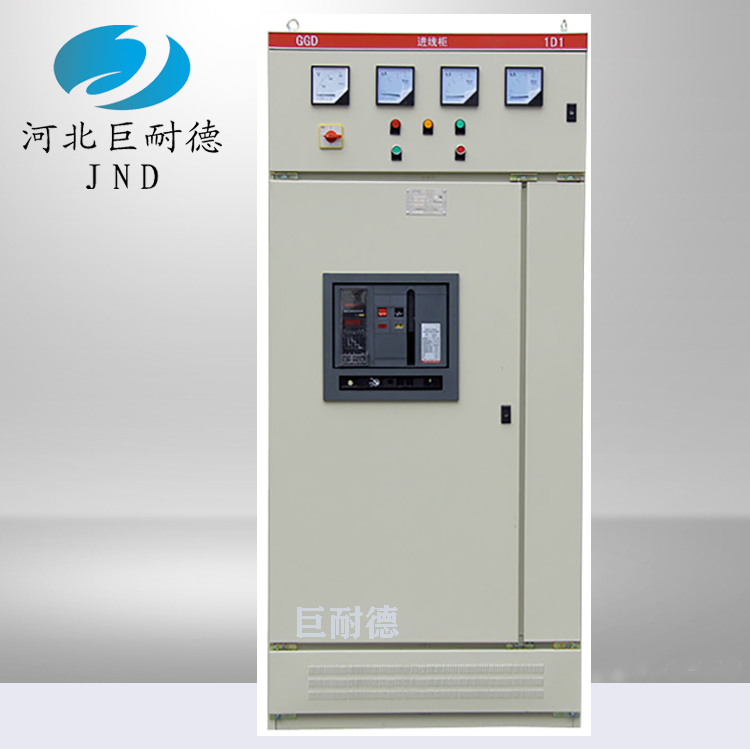

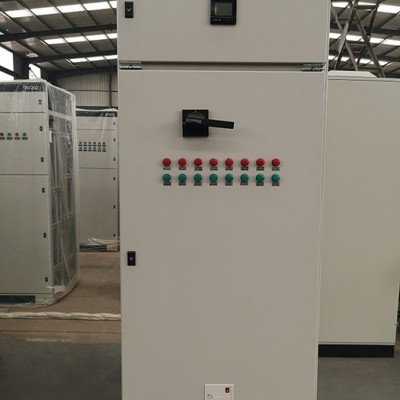

GGD型交流低壓配電柜適用于發電廠，變電站，廠礦企業等電力用戶的交流50Hz，額定工作電壓380V額定工作電流至1500A的配電系統、做為動力，照明及配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據能源部標準，廣大電力用戶及設計部門的要求，本著經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便、系列性、實用性強，結構新穎，防護等級高等特點/可作為成套開關設備的更新?lián)Q代產品使用。

GGD型交流低壓配電柜符合IEC60439《低壓成套開關設備和控制設備》GB7251《低壓成套開關設備》等標準。

二、使用條件

1.周圍空氣溫度不高于+40℃不低于-5℃。24H的平均溫度不高于+35℃。

2.戶內安裝使用，使用地點的海拔高度不得超過2000M。

3.周圍空氣相對濕度在高溫度為+40℃時不超過50%。在較低溫度時允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。

4.設備安裝時與垂直面的傾斜度不超過5°。

5.設備安裝時與無劇烈震動的沖擊的地方，以及不足使電器元件受到腐蝕的場所。

三、電氣性能

GGD交流低壓配電柜技術參數

電氣數據：

額定電壓：380VAC 3~;額定絕緣電壓：690VAC 3~;

額定頻率：50HZ或60HZ;

額定電流：

主母線：630~1600A，額定峰值耐受電流：63KA;額定短時耐受電流icw：30KA。

柜體高度：2000mm、 2200mm、2400mm、2600mm;

寬度：600、800、1000、1200mm;

厚度：600、800、1000、1200mm。

防護等級：IP30。

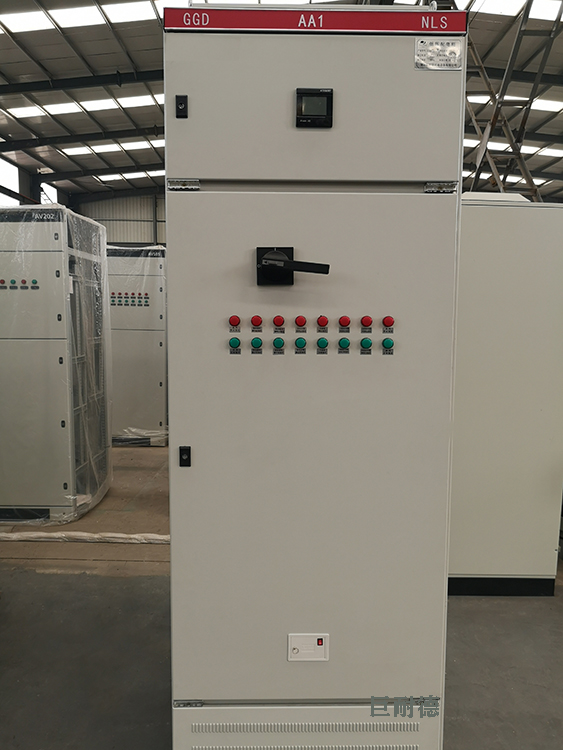

四、結構特點

1.GGD型交流低壓配電柜的柜體采用通用柜形式，構架用8MF泠彎型鋼局部焊接組裝而成，構架另件及專用配套另件由型鋼定點生產廠配套供貨，通用柜的另部件按模塊原理設計，并有20模的安裝孔，通用系數高?？梢允构S實現予生產。既縮短了生產制造周期，也提高了工作效率。

2.GGD柜設計的充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而泠風不斷地由下端槽孔補充進柜。使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

3.GGD柜按照現代化工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，面目一新。

4.柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊外均嵌有一根山型塑條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

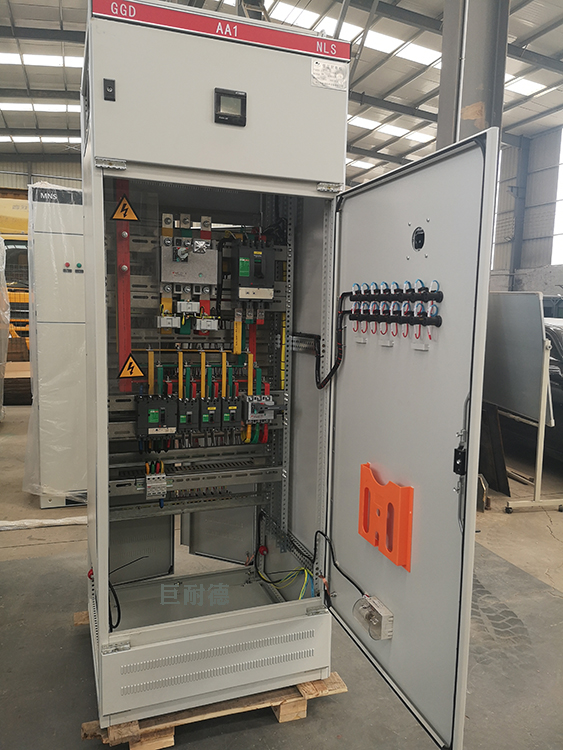

5.裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架用滾花螺釘連接，整柜構成完整的接地保護電路。

6.柜體面漆選用聚脂型烘漆、附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。

7.柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運
