產地	江蘇
產品類型	全新
電流	交流
工作形式	弧焊
作用原理	逆變
品牌	耀強
型號	HJ3030
商品品牌	耀強
商品型號	HJ3030

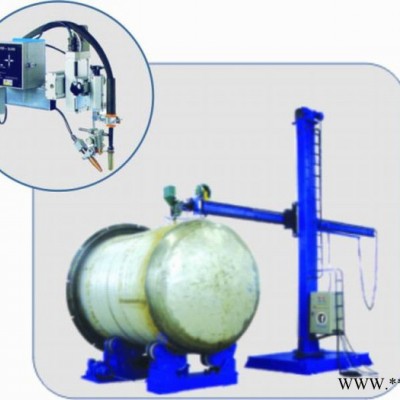

結構型式：移動帶回轉式
橫臂伸縮有效行程：3500mm
橫臂伸縮進給速度：100-1650mm/min(無級調速)
橫臂下端距離地面**大高度：6000mm（有效行程5000）
橫臂升降速度：1250mm/min
立柱回轉角度：±180°手動
臺車進退速度：3000mm/min
臺車軌距（導軌內軌距）：2000mm
橫臂在有效行程內端部**大負荷：200kg
設備主要配置：立柱、橫臂、臺車、升降機構、回轉機構、行走機構、200×200mm精密電動十字微調、焊機/回收機安裝架、操作平臺、電控系統等。設備主要的減速器、電機進口；軸承為正宗瓦軸、洛軸或進口；按出口標準制作。
（2）焊接設備的配置（與操作機匹配）：
與5035焊接操作機匹配的設備主要埋弧焊機加焊劑回收系統
MZ-1000(電源)、送絲機、、焊絲盤、焊劑斗、控制及焊接電纜等。
焊劑回收系統選用回收輸送一體機，安裝在操作機的橫臂上。
除塵過濾裝置、儲存罐、輸送罐、旋渦風泵、減震機構、管路系統和電氣控制系統等。
除塵過濾裝置采用進口高效過濾材料。
（3）20t主動滾輪架主要技術參數：
一套（主動＋從動）額定載重量：20000kg
適用工件直徑范圍：φ2000-φ4500mm
橡膠輪直徑*寬度：500*200mm
滾輪線速度：150-1500mm/min（變頻無級調速）
電機功率：2*1.1KW
（4）20t從動滾輪架主要技術參數：
一套（從動＋主動）額定載重量：20000kg
適用工件直徑范圍：φ2000-φ4500mm
橡膠輪直徑*寬度：500*200mm
滾輪中心調整方式：電動絲桿調節
頂升電機功率：1*1.1KW


四、組對及環縫焊接區：
組對及環縫焊接區主要由1臺5065焊接操作機、2臺5040焊接操作機、1套焊接系統＋焊劑回收系統、2套焊接系統＋焊劑回收系統、5套30t組對滾輪架、18套60t主動滾輪架、18套60t從動滾輪架、2臺XBH懸臂式焊接機、2套焊接系統＋焊劑回收系統組成和1套絲焊接系統＋焊劑回收系統組成。
（1）5065操作機主要技術參數：
結構型式：移動帶回轉
橫臂伸縮有效行程：6500mm
橫臂伸縮進給速度：100-1650mm/min(無級調速)
橫臂下端距離地面**大高度：6000mm（有效行程5000）
橫臂升降速度：1250mm/min
立柱回轉角度：±180°手動
臺車進退速度：3000mm/min
臺車軌距（導軌內軌距）：2000mm
橫臂在有效行程內端部**大負荷：200kg
（2）5040操作機主要技術參數：
結構型式：移動帶回轉
橫臂伸縮有效行程：4000mm
橫臂伸縮進給速度：100-1650mm/min(無級調速)
橫臂下端距離地面**大高度：6000mm（有效行程5000）
橫臂升降速度：1250mm/min
立柱回轉角度：±180°手動
臺車進退速度：3000mm/min
臺車軌距（導軌內軌距）：2000mm
橫臂在有效行程內端部**大負荷：200kg
（3）焊接設備的配置（與操作機匹配）：
與5065焊接操作機匹配的設備主要焊接系統＋回收系統。
與5040焊接操作機匹配的設備主要焊接系統＋回收系統。
焊接系統配置為(電源)、送絲機、控制器、焊絲盤、焊劑斗、控制及焊接電纜等。
焊劑回收系統選用回收輸送一體機，安裝在操作機的橫臂上。
（4）30t組對滾輪架主要技術參數：
額定載重量：30000kg
適用工件直徑范圍：φ2000-φ4500mm
橡膠輪直徑*寬度：500*200mm
組對調整方式：液壓調整
滾輪中心距：1100-2300mm
（5）60t主動滾輪架主要技術參數：
一套（主動＋從動）額定載重量：60000kg
適用工件直徑范圍：φ2000-φ5000mm
橡膠輪直徑*寬度：500*400mm
滾輪線速度：100-1200mm/min（變頻無級調速）
滾輪電機功率：2*3KW
行走電機功率：2*1.5KW
60t主動滾輪架的滾輪為外圈橡膠層采用聚氨酯，采用裝配式結構，持久耐用，運行平穩，是目前國際上推廣的做法。滾輪架上配行走裝置，可在軌道上行走。60t主動滾輪架的**大驅動能力達100T，完全滿足使用要求。
（6）60t從動滾輪架主要技術參數：
一套（從動＋主動）額定載重量：60000kg
適用工件直徑范圍：φ2000-φ5000mm
橡膠輪直徑*寬度：500*400mm
行走方式：手動行走
（7）XBH懸臂式焊接機主要技術參數：
結構型式：懸臂移動式
操作平臺下端距離地面**大高度：6000mm
操作平臺升降速度：1500mm/min
操作平臺進退速度：3000mm/min
操作平臺縱向移動距離：20m
操作平臺上**大負荷：500kg
（8）焊接設備的配置（與操作機匹配）：
