| 加工定制 | 是 |
|---|---|
| 結構形式 | 固定式 |
| 額定電壓 | 12（kV） |
| 額定頻率 | 50-60（Hz） |
| 母線額定電流 | 3200（A） |
| 產品認證 | CCC |
| 品牌 | JSM |
| 型號 | 貴州變壓器生產重慶GGD型交流低壓柜 重慶變壓器 重慶開關柜 重慶成套生產 重慶高低壓柜生產 |

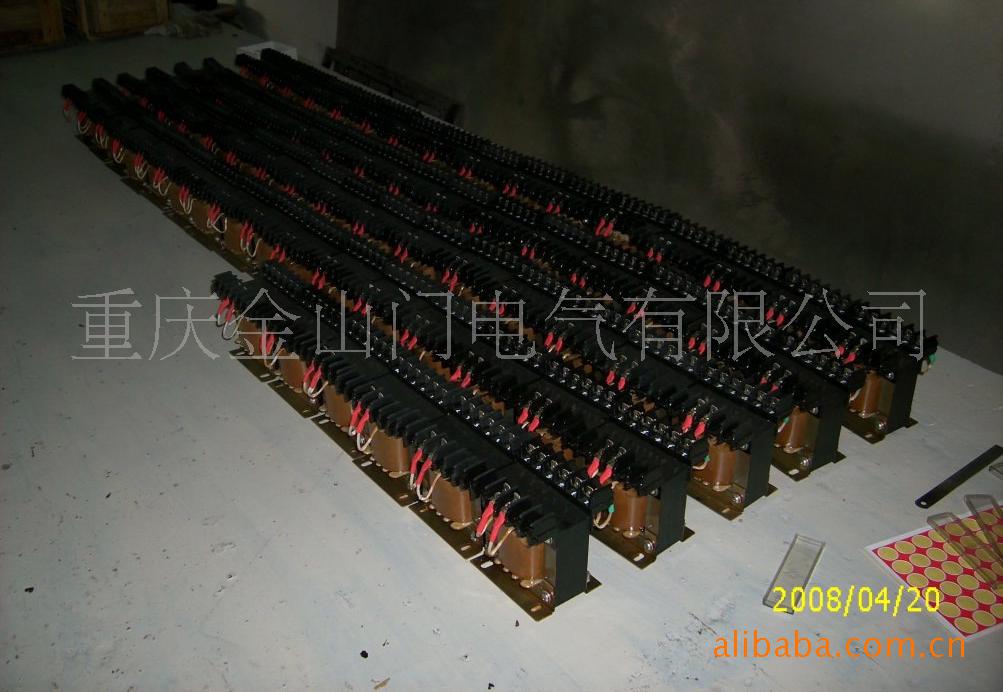

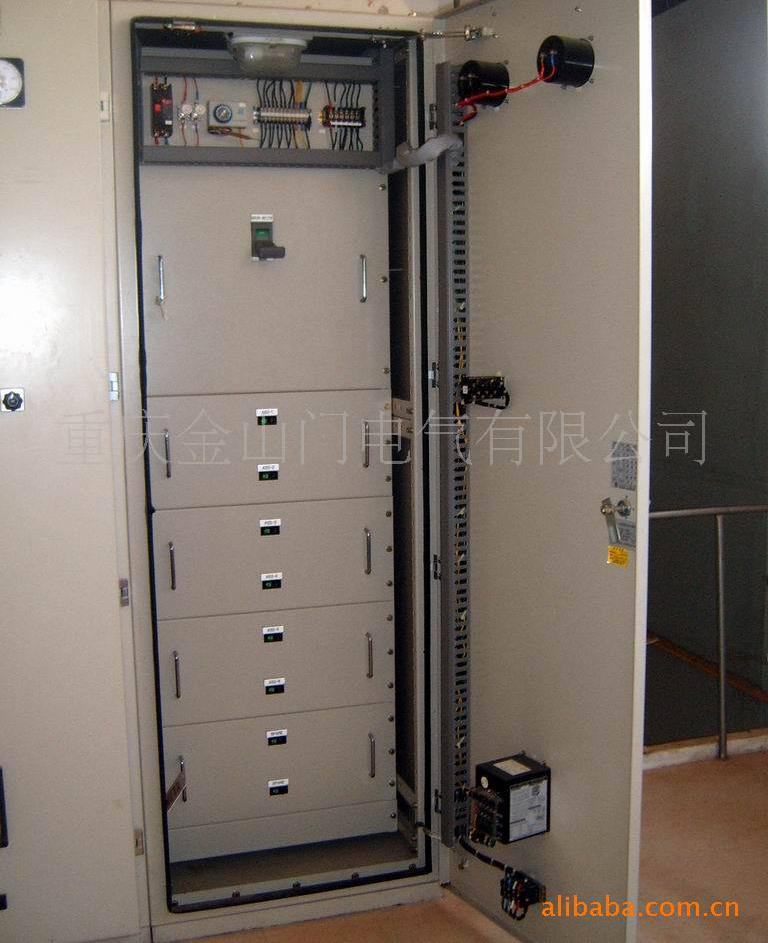

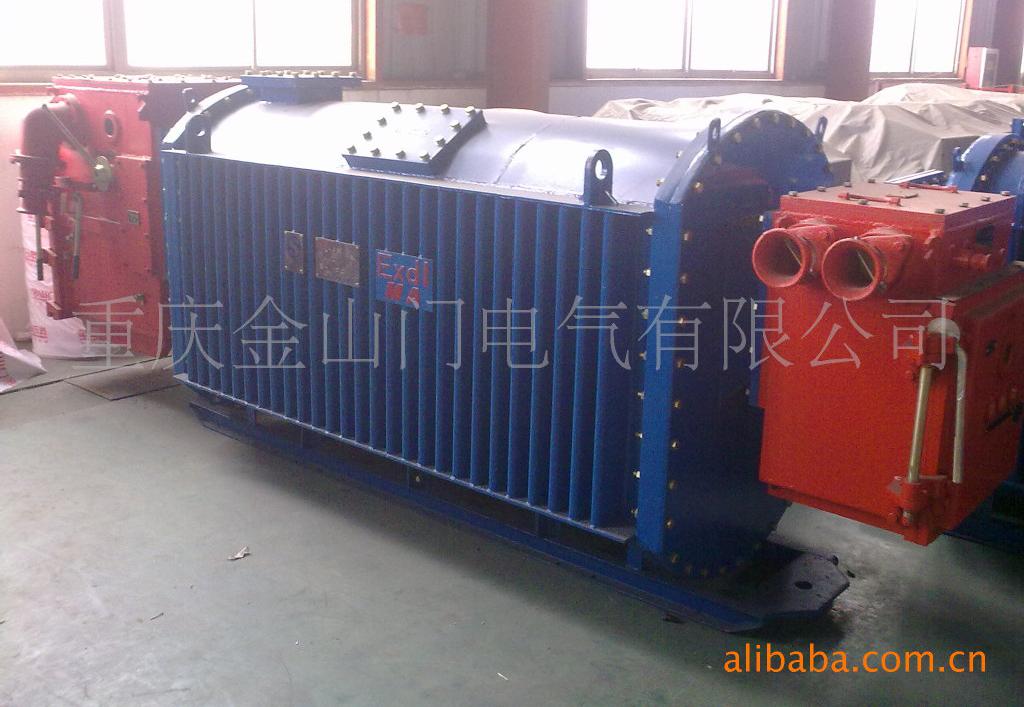

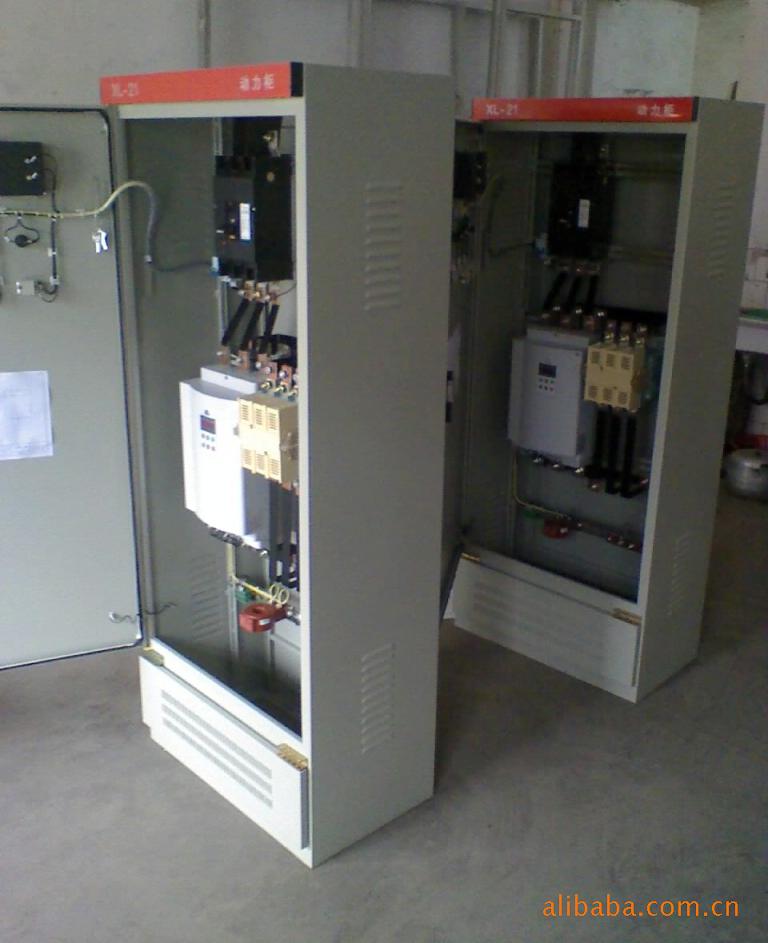

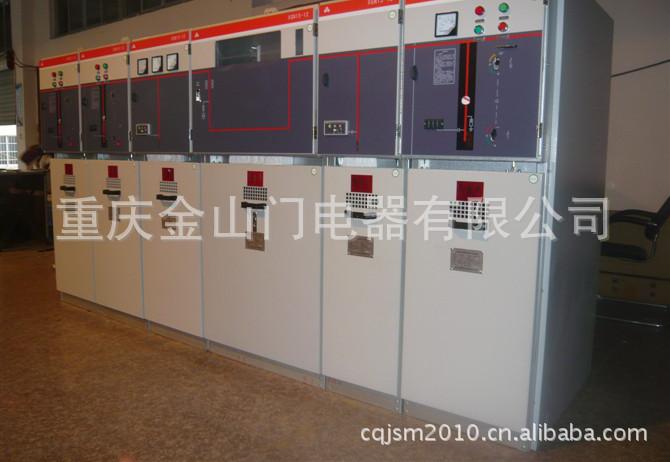

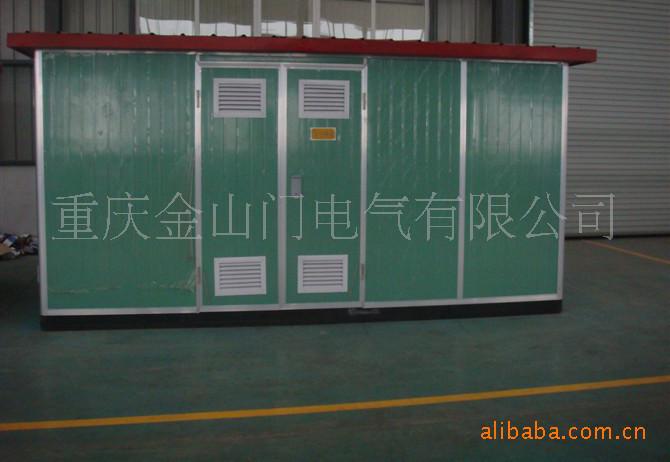

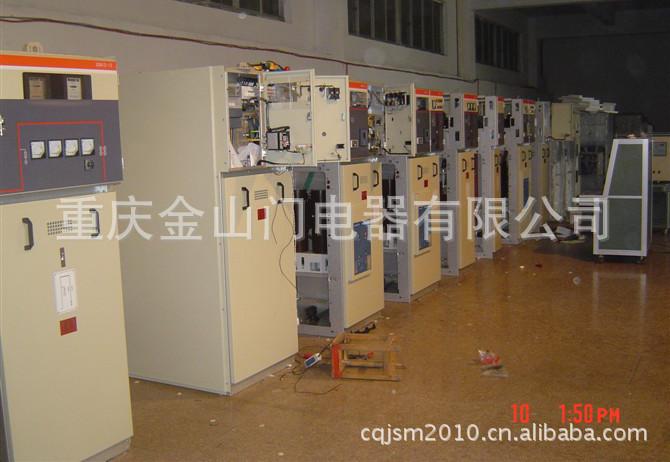

本公司專業生產以下系列產品：S9. S11 ZS9 S10 S13油浸式電力變壓器 KS9 KS11 KBSG KBSGZY防爆變壓器油浸式礦用變壓器 SC9 SCB10 SGB10 SCB11干式環保電力變壓器 ZBW ZGS11 YBW YB系列箱式變壓器變電站 GGD MNS GCS GGJ GCK低壓柜配電柜系列 KYN28 KYN44 HXGN28-12 高壓配電柜系列SG、SBK、SSG三相隔離（伺服）變壓器。ZSG、ZDG三相（單相）勵磁整流變壓器。DN、SN單相（水冷）電阻焊接配套變壓器。DG、DDG、DGG單相（加熱）低壓大電流變壓器。OSG、ODG、QZB三相、單相（自藕）變壓器。DGD高壓低壓轉換變壓器，沖擊變壓器。EPS、UPS電源專用配套變壓器。CDSG、CDDG船用防滴式變壓器。BK、DK、JBK機床控制（隔離）變壓器。JMB、BZ局部照明行燈變壓器。升流變壓器。TDDGW單相多磁路變壓器，火花機變壓器BOD環型（O）型變壓器，補償變壓器TCSG、TCDG三相（單相）接觸式調壓器變頻器輸入、輸出電抗器、穩壓器系列產品?？啥ㄗ龉β?W-3000KVA，電壓1-15KV各種特殊變壓器我廠系列產品質保三包兩年！
 |
聯系人：宋開平 電 話： 86 023 63237057 移動電話： 18696790610 傳 真： 86 023 85994102
1.型號及含義：
2．產品概述：

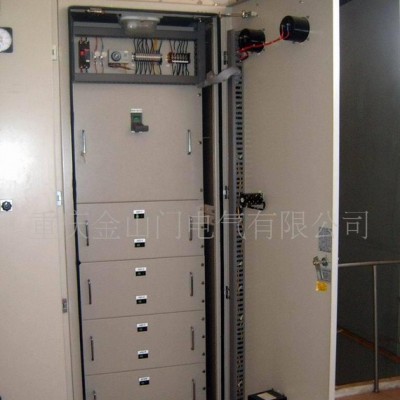

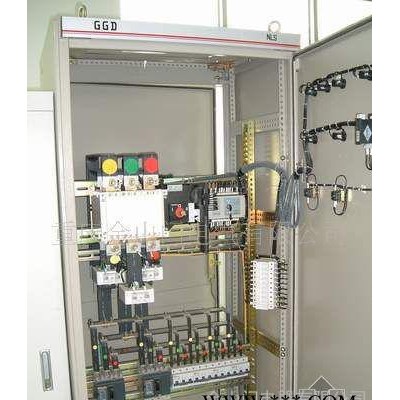

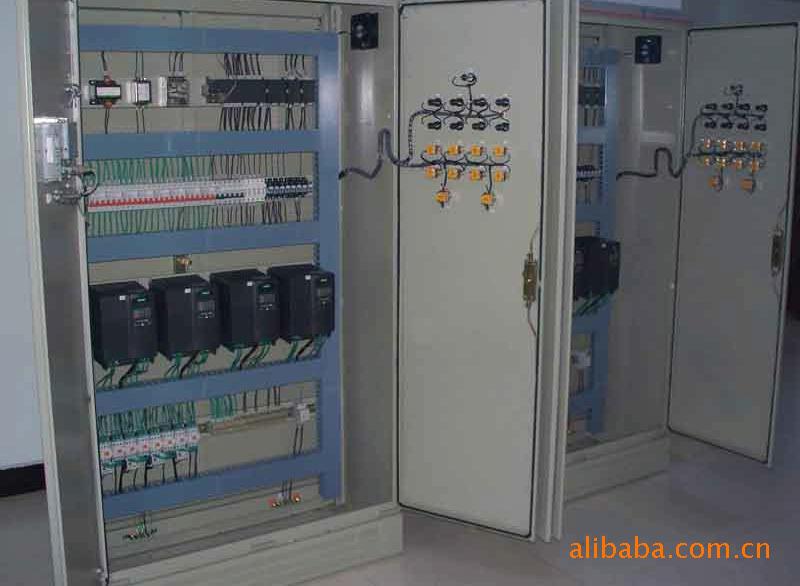

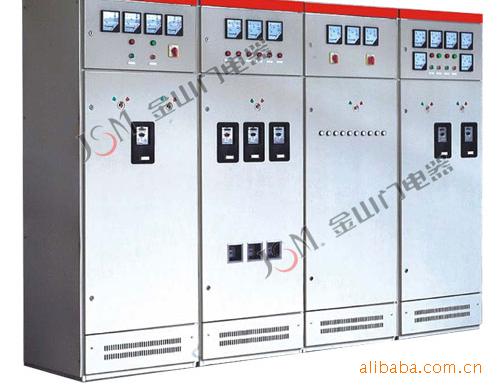

GGD型交流低壓配電柜適用于發電廠、變電廠、廠礦企業等電力用戶作為交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD型電壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251.1《低壓成套開關設備》等標準。產品具有分?jǐn)嗄芰Ω?、動熱穩定性好，結構合理，電器方案完善，系列性、適用性強等點。
3．主要特點：
1）、構架用8MF冷彎型鋼材局部焊接拼裝而成，其剛性及承載能力均達到電器元件的安裝要求，構架上分別有按E=20mm及E=100mm模數排列的安裝孔，以提高產品裝配的通用性；

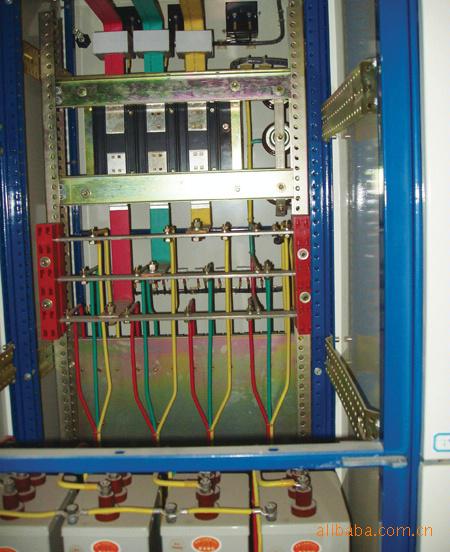

2）、主母線排列在柜的上部后方，采用的ZMJ型母線夾為積木式組合結構，用高阻燃PPO合金材料熱注成型，機械強度和絕緣強度高，能承受50KA和峰值105KA動、熱穩定沖擊力，長期允許溫度可達120℃。
3）、1000mm和1200mm寬的柜，正面采用不對稱（800＋200），（800＋400）的雙門結構，600mm和800mm寬的柜采用整門結構。柜體后面對稱式雙門結構。既解決直接觸電的防護又提高了整體美觀和強度，也便于制造廠形成標準化生產。
4）、柜門采用鍍鋅轉軸式鉸鏈于構架相連。安裝及拆卸方便。門的拆邊儲均加有橡膠嵌條，關門時門于柜體之間嵌條有一定的壓縮行程，以防門連于柜體直接碰撞，并提高了門的防護等級
5）、裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝與構架間用接地滾花螺釘連接，構成完整的接地保護電路。
6）、柜體前后、頂面及兩端的防護等級達到IP30，也可根據用戶的要求在IP20~IP40之間選擇。
7）、為加強通風和散熱，在柜體的下部、后上部和頂部均有通風散熱孔，使柜體在運行中形成自然通風道，有較好的散熱性能。散熱孔用鋼絲網板加封，以保證柜體的防護等級。
8）、柜體的頂蓋，可在需要時拆除，便于觀察主母線的裝配和調整。柜頂?shù)乃慕茄b有吊環，便于起吊及裝運。
9）、柜體被覆層采用聚脂桔形烘漆噴涂，消除眩光，且附著力強，柜內的安裝件經鍍鋅鈍化處理，提高了“三防”性能。
10)、構架外型尺寸
型號 | 高 | 寬 | 深 |
GGD1,GGD2 | 2200 | 600,800,1000 | 600 |
GGD3 | 2200 | 800,1000,1200 | 600,800 |
4．主要技術參數：
型號 |
額定電壓V |
額定電流A | 額定短路開斷電流kA | 1S額定耐受電流kA | 額定峰值耐受電流 kA | |
GGD1 | 400V | A | 1000 | 15 | 15 | 30 |
B | 600（630） | |||||
C | 400 | |||||
GGD2 | 400V | A | 1500（1600） | 30 | 30 | 63 |
B | 1000 | |||||
C |
| |||||
GGD3 | 400V | A | 3150 | 50 | 50 | 105 |
B | 2500 | |||||
C | 2000 | |||||
5．應用環境：
正常使用條件
1） 最高環境溫度+40℃，最低環境溫度-5℃。24小時內平均溫度不得高于+35℃。超過時，需根據實際情況降容運行。
2） 戶內使用，使用地點的海拔高度不得超過2000m。
3） 周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%。應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4） 裝置安裝時與垂直面的傾斜度不超過5°。
5） 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
6） 用戶有特殊要求時，可以與制造廠協商解決。
6．產品基礎圖及外形圖：
