| 電源電壓 | 220V |
|---|---|
| 風量 | 1350 |
| 風壓 | 250 |
| 功率 | 180 |
| 葉輪直徑 | 220 |
| 噪音 | 45 |
| 轉速 | 1450 |
| 品牌 | 杰盛 |
| 型號 | FYA-3-Z |
| 系列 | 誘導風機系列 |

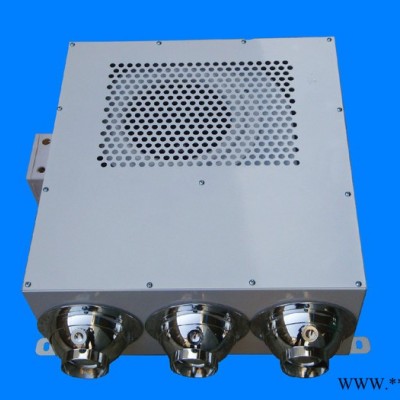

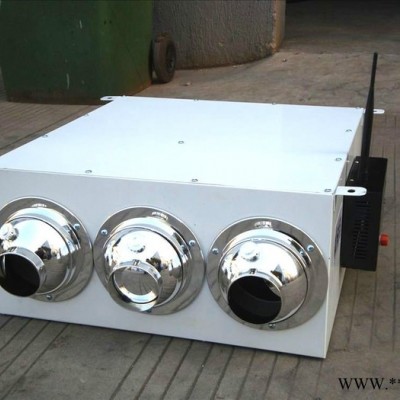

誘導風機 靖江市杰盛空調設備廠 傳統的地下車庫通風均采用在庫內布置低速風管送排風系統，其最大的缺點是：風管斷面尺寸較大，氣體往往會聚集在遠離空氣氣流的死角處；車庫凈高普通較低，采用低速風管有壓迫感；安裝工作量大，投資較高；運行費用高。同時有的建筑由于其本身特點風管根本無法安裝。 誘導風機已成為歐美、日本等工業發達國家的停車場、各種倉庫、體育場以及車間等大空間廣泛應用的一種通風設備。該通風設備已被做為一種常規地下停車場通風方式，并將其納入建筑設備設計規范，正在逐步推廣和普及。 靖江杰盛誘導風機特點 ：1、設計簡單、靈活：系統規劃簡單，設計變動彈性大，容易修改，出錯機會小； 2、節省空間：不需要傳統通風那樣復雜巨大的管路，最大也不過35CM口徑螺旋風管； 3、安裝簡便：無需巨大風管，施工簡單，安裝方便、靈活；安裝位置有針對性，使用方便； 4、新型噴嘴：采用撓性噴嘴可萬向調節，射流方向隨意調整，簡單方便，靈活機動； 5、高效節能：利用物理特性誘導風量，故節省電力，運轉成本低，設備體積小，安裝費用降低； 6、維護方便：誘導風機設有檢修門和過濾網，過濾網清洗方便，風機檢修、維護簡便； 7、換氣質量高：誘導氣體完全流通，不會有死角產生，降低廢氣濃度，避免污染積累，提高空氣品質。 誘導風機數量計算
| 誘導風機使用場合的情況送排風 | 誘導風機工作方式 | 誘導風機數量 | |
| 1 | 空間不規則，隔墻及障礙物多，氣流滯留的場合 | 自然進風，機械排風 | 100平方米/臺 |
| 2 | 隔墻及障礙物多，但通排風氣流易形成 | 自然進風，機械排風 機械進風，自然排風 | 150平方米/臺 |
| 3 | 隔墻及障礙物少，通排風氣流較理想 | 機械進風，自然排風 | 200平方米/臺 |
| 4 | 無障礙物，只有低矮的停放物 | 機械進風，自然排風 | 250平方米/臺 |
可提供電壓：200-240V；頻率：50/60Hz；電機轉速可按用戶要求分為單速、雙速、三速；高檔輸出功率，可按用 誘導風機電機戶提供。 2、與普通及變頻壁掛式空調器室外機風扇配套使用。 3、電機采用“NSK”軸承低噪音滾動軸承，設計壽命萬小時。 4、轉軸經調質并鍍鎳合金，機殼采用優質鋼板拉伸并經防銹電鍍鋅處理。 5、電機效率高，噪音低，振動小。
| 電機型號 | 電壓 (V) | 頻率 (HZ) | 電流 (A) | 功率 （W) | 電容 (uF) | 轉速(2速) r/min | 設計風量 m3/h |
| YDF-80 | 220 | 50 | 0.6 | 80 | 4 | 900/720 | 500 |
| YDF-120 | 220 | 50 | 0.7 | 120 | 5 | 950/750 | 680 |
| YDF-150 | 220 | 50 | 0.8 | 150 | 5 | 1000/800 | 750 |
| YDF-180 | 220 | 50 | 0.8 | 180 | 5 | 1100/800 | 900 |
| YDF-200 | 220 | 50 | 0.9 | 200 | 6 | 1150/800 | 1000 |
| YDF-300 | 220 | 50 | 1.4 | 300 | 8 | 1250/800 | 1200 |

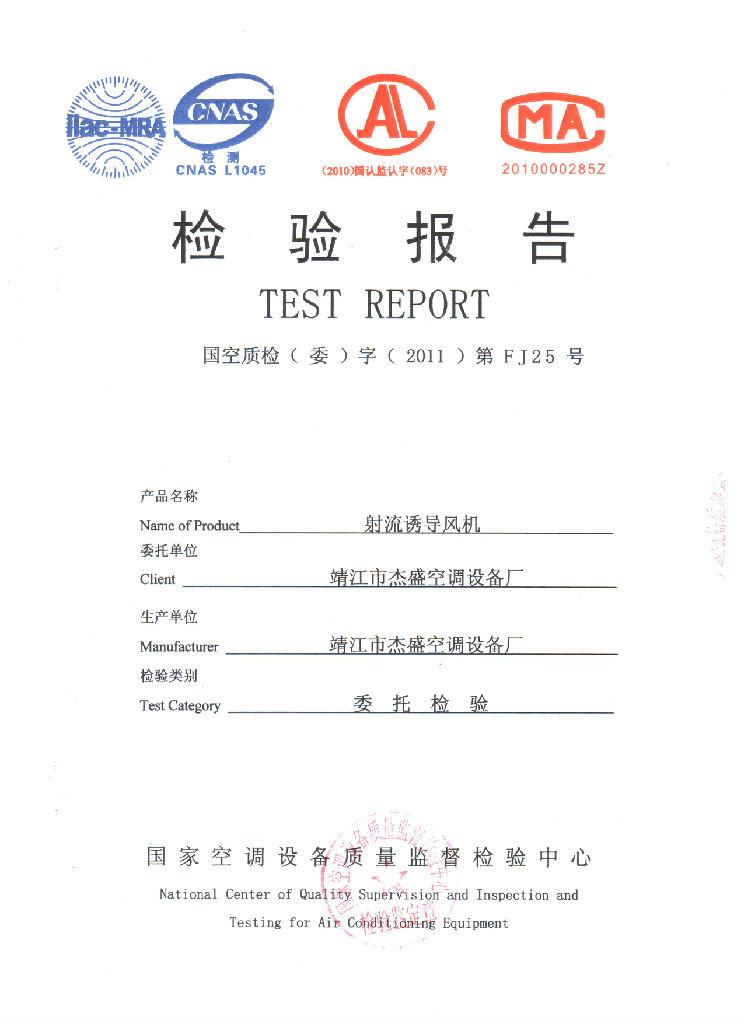

靖江杰盛空調誘導風機產品檢測報告：

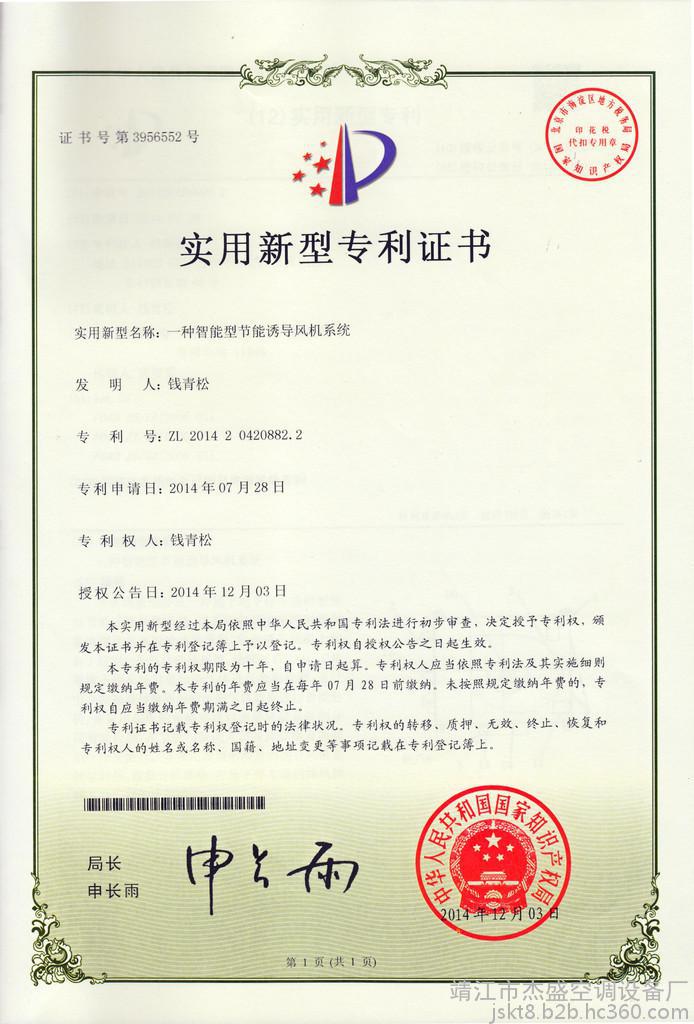

智能型誘導風機專利
靖江市杰盛空調設備廠 地 址：靖江市孤山中路115號聯系人: 錢青松（經理）
電 話：0523-84552515 80903338 84561667
傳 真：0523-82885282
手 機: 13815985552
Q Q : 905518399 郵 箱： jjydfj@126.com jjydfj@163.com 網址：www.jsjskt.com 氣流方向 橫流風機 配套電機功率 120（kw） 適用范圍 地下停車場 類型 誘導風機 一、YDF系列誘導風機的特點： 1.設計簡單、靈活：系統規劃簡單，設計變動彈性大，容易修改，出錯機會小。 2.節省空間：不需要傳統通風那樣復雜巨大的管路，最大也不過35CM口徑螺旋風管； 3. 安裝簡便：無須巨大風管，施工簡單，安裝方便、靈活；安裝位置有針對性，使用方便。 4.新型噴嘴：采用橈性噴嘴可萬向調節，射流方向隨意調整，簡單方便，靈活機動。 5.高效節能：采用物理特性誘導風量，故節省電力，運轉成本低，設備體積小，安裝費用降低。 6.維護方便：誘導風機沒有檢修門和過濾網，過濾網清洗方便，風機檢修、維護簡便。 7.換氣質量高：誘導氣體完全流通，不會有死角產生，降低廢氣濃度，避免污染積累，提高空氣品質。 二、YDF系列誘導風機概述： 全新通風理念的誘導風機，采用射流誘導通風系統理念。由送風風機，多臺誘導風機（或管道式誘導風機）和排風風機組成。主要運用理論來自空氣動力學中，以少量高速噴流氣體的擾動特性。擾動噴流能夠有效地誘導周圍靜止的空氣，而帶動空氣流通。在無風管的條件下根據動量受守衡定律：噴流的中心速度由出口點起逐漸減弱，但是噴流寬度逐漸增加，所誘導周圍的空氣量也逐漸增加。根據這個原理，新風被誘導，并送到第二個安裝在第一個有效射程內的風機（噴嘴），依次下去，新風被送到必要的區域，最后經排風機排至室外。并以適當?shù)南到y(tǒng)設置布局，實現最佳的室內空氣流組織，達到高效經濟的同通風換效果 傳統的地下車庫通風均采用在庫內布置低速風管送排風系統，其最大的缺點是：風管斷面尺寸較大，氣體往往會聚集在遠離空氣氣流的死角處；車庫凈高普通較低，采用低速風管有壓迫感；安裝工程量大，投資較高；運行費用高。同時有的建筑由于其本身特點風管根本無法安裝。 誘導風機已成為歐美、日本等工業發達國家的停車場、各種倉庫、體育場以及車間等大空間廣泛應用的一種通風設備。該通風設備已被作為一種常規地下停車場通風方式，并將其納入建設設備設計規范，正在逐步推廣和普及。 1、YDF系列管道式誘導風機性能參數表 1）YDF-A-2.5# 表示直徑為250mm管道式誘導風機 2）YDF-A-2.8# 表示直徑為280mm管道式誘導風機型號葉輪直徑 風量、全壓、轉速、功率、噪聲、效率 YDF-A-2.5#，250mm3600m3/h1736pa4428r/min4kw87dB(A)71%、YDF-A-2.8#280mm6000m3/h1760pa3900r/min5.5kw87dB(A)72%2 YDF系列管道式誘導風機性能參數表 1）YDF-B-2.5# 表示直徑為250mm多風機式誘導風機 2）YDF-B-3# 表示直徑為300mm多風機式誘導風機型號 風量（m3/h）噴嘴形式（直徑×個數）射程 （m） 功率電源(V/Hz)噪聲dB(A)重量、YDF-B-2.5#630～850Φ100×212120220/505828Φ80×310 誘導風機型號FYA-3-ZFYA-3-ZSFYA-3-ZW與YDF-3-ZYDF-3-ZSYDF-3-ZW相同都為智能型誘導風機 靖江市杰盛空調設備廠 聯系人:錢青松 電話：0523-84552515 80903338 手機：13815985552 傳真：0523-82885282 公司地址；江蘇靖江經濟技術開發區
