| 加工定制 | 是 |
|---|---|
| 用途 | 手機，平板/筆記本電腦，數碼相機，小型電子產品鎖付螺絲 |
| 別名 | 桌面式全自動鎖螺絲機 |
| 品牌 | 佳斯捷科技 |
| 型號 | TTK-1520F |
項 目 | 參 數 |
鎖付范圍X/Y/Z(mm) | 150X200X80MM (**大250X350X80MM) |
實際產能 | 2800點/小時 |
移動速度（mm/sec） | 0.1~800/400 |
重復精度 | ±0.01mm |
不良率 | <0.05% |
程序記錄模式 | 100組、每組4000 points(可支持U盤copy) |
編輯/顯示方式 | 教導盒LCD（320*240） |
馬達系統 | 日本微步進級精密馬達 |
傳動方式 | 同步帶+絲桿+精密直線導軌 |
輸入電源 | AC110V/220V 300W(內部開關轉換) |
I/O訊號 | 12 Inputs/12 Outputs |
外部控制接口 | RS232 |
工作環境溫度 | 5-40℃ |
工作環境濕度 | 20-95% |
適用鎖付螺絲 | M2-M6 |
外形尺寸（W*L *Hmm） | 610*720*740 |
重量 | 90KG |

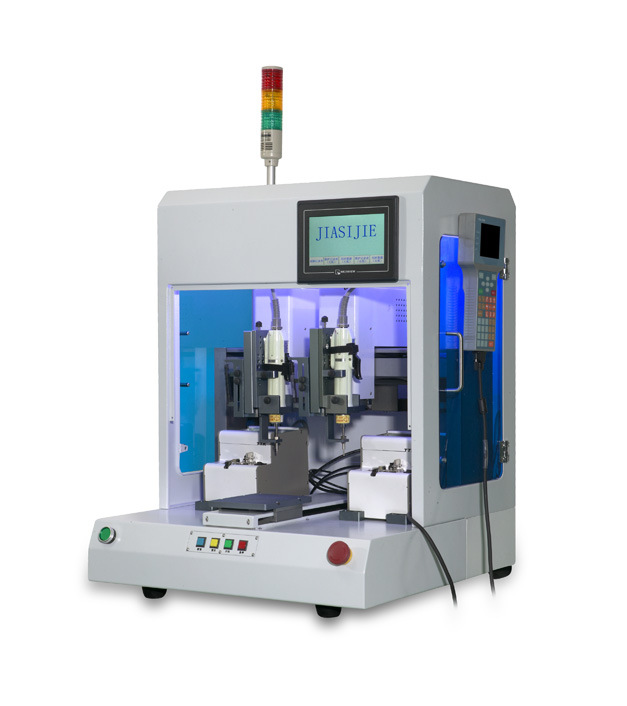

單電批雙工位4軸鎖付機產品特點：
工作特點：電批一直工作,左右工位交替更換產品
●高效率
① 采用雙工位全自動交替作業，機器可以不停地工作，在鎖付其中一個工作臺上的工件時，可在另一個工作臺上料，安全方便、速度快、效率高。
② 也可采用半自動化模式，即按一下開關啟動一個工作臺，完成后再啟動另一工作臺；
③ 一臺機器可存儲100套不同產品的編程，適合多樣產品生產，可隨時轉換產品的加工(只需更換夾具和轉換程序即可)，方便快捷；
④ 供料系統完善，如因螺絲不良或有雜質而出現的卡料，系統會馬上自動處理，**不會出現卡料現象。
●高穩定性
四軸機機身采用CNC一體加工，底座采用厚鋼板結構，使重心下降，更加穩固；X軸雙支撐立柱采用寬厚的鋁合金CNC加工而成，穩定性強，有效保證了XYZ軸的垂直度，穩固牢靠，有效的提高了設備的加工精度。
●高精度
X、Y、Z軸都選用雙導軌結構，皮帶采用的是美國蓋茨品牌，并可以自動補償皮帶松緊，調節預壓使導軌和導軌之間的間隙達到零，重復定位精度高，不會存在反向。
● 智能化
機器有防漏鎖、防滑牙、防鎖歪及防呆等功能，如檢測到不良機器會自動報警及警示燈提示，容易發現和解決問題。
產品使用方法 |
1．開啟電源，接通氣源,調節好扭力和氣壓； 2．將螺絲倒入螺絲料倉內，螺絲量以不超過螺絲輸送軌道高度為宜； 3．檢查撥碼開關是否對應產品型號； 4. **次鎖螺絲前，需檢查電批夾嘴內是否有一粒螺絲待鎖； 5．如無一粒螺絲在電批夾嘴上待鎖，需按測試按鈕，使機器運動兩次，保證電批夾嘴上有一粒螺絲在電批夾嘴上等待鎖； 6. 檢查供料機振動器調整開關是否在指定的位置上； 7. 檢查完畢，按復位開關，開始生產。 |
保養及售后服務 |
故障處理
1.不能開機：檢查電源線是否插好，檢查是否有電，保險絲是否燒斷。 2.教導盒沒有顯示：檢查連接線是否接上，是否開主機。 3.整個機器運作螺絲鎖付狀態是否滿足鎖付要求，如果不滿足看一下機是否整齊平放。
設備維護保養
1. 定期檢查導軌絲桿加潤滑油。 2. 機臺運行時，嚴禁接觸機臺運動部分，不允許兩個操作員同時操作一臺機。 3.禁止非技術人員開戶電器控制箱。
售后服務
本產品保修期限定為交付到貴公司指定場所后一年內，于正常使用狀況下如發生故障可獲得免費維修服務（隨機配件除外），如果有什么問題請致電公司本部，400-1818-332。公司的售后服務部會熱誠的為您解答各種問題。若屬下列因素，本公司將有權利收取維修費用： 1.災、遇不可抗拒外力或人為之操作使用不慎造成之損害。 2.自行拆裝、修理。 3.其它不正常使用造成之問題及故障。
|
使用注意事項
在使用上請遵守以下注意事項，否則可能造成人員受傷或機器損壞，請您務必遵守。 TTK桌面式全自動鎖付機械手出廠電壓是AC220V 50/60HZ；內置轉換開關，可轉換為AC110V設備必須可靠接地，否則會有觸電危險 避免異物掉入機臺內為確保安全，禁止以身體接觸運轉中的設備若需更換工件或材料等工作，需將機臺停止運轉后，方可動作為以確保安全更換工件治具或維修機器時請務必關閉電源未經允許，請勿擅自打開機殼本機器僅適用于5℃∽40℃及溫度介于20-95%無水的工作環境請勿將機臺放置于陽光會直接照射的地方勿將機臺放置于電子訊號干擾的地方操作避免使用腐蝕性溶劑擦拭機臺，應用中性清潔劑在機臺未斷開電源的情況下，禁止撥開或直接上手持編程器（在帶電的情況下?lián)懿寰幊唐鲿?huì)損壞編程器）不可對設備頻繁通斷電，斷電后如需重新通電，相隔時間至少1分鐘使用本公司指定零部件、附件等外部配套的設備，請根據消耗量等規格選擇使用。請將TTK-1520F桌面式自動鎖螺絲機械手機器及零部件、附件擦拭干凈，防止附著液體材料。嚴格進行定期機器保養和外觀的清理，避免由于粉塵導致電路的短路給您帶來不必要的麻煩
產品優點
| ||
| 傳統手動鎖螺絲 | 自動鎖螺絲機 |
工序 | 把螺絲拾起 |
自動鎖螺絲機可以把所有的動作合并，操作簡單，只需一只手操作。 |
螺絲移動 | ||
螺絲定位 | ||
拿電批 | ||
鎖螺絲 | ||
生產效率（估算） | 1人3-5秒鎖1顆螺絲 | 1秒鐘內鎖好2顆螺絲（多軸式還可配多支電批同時鎖付),節約時間，效率可增強幾倍。 |
人員管理 | 人員的招聘、培訓、上班、加班、各種福利、離職等 |
無需管理 |
訂單的完成 | 要靠工人的加班加點，還不一定能完成 | 數字化計算出來，完全可控 |
投入的資金成本（估算） | 每月投入 | 一次性投入，幾個月或1年內即可收回成本 |
鎖螺絲的**度 | 靠工人的操作經驗、熟練程度、判斷力 | 機器本身具有出料檢測功能、螺絲滑牙檢測功能、浮鎖檢測功能等 |
勞動強度 | 手移動、抓取螺絲、移動、 批咀對準螺絲等動作，勞度強度高。 | 對準后直接鎖，勞動強度明顯降低,員工易于操作；輕松的工作，利于降低員工流動率。 |
環保 | 手接觸螺絲，因出汗可能會 使螺絲生銹。 | 手不接觸螺絲，不產生二次污染，環保，螺絲不易生銹。 |
適用范圍 | 使用于產品系列多，普通螺絲 | 經過定制，幾乎適用所有螺絲 |
應用行業：
◎手機外殼裝配 ◎PCB電子產品螺絲安裝固定 ◎小型電子產品螺絲安裝 ◎移動電話機板螺絲安裝
◎電池盒螺絲鎖付 ◎汽車零件裝配 ◎五金零件自動安裝 ◎PAD筆記本外殼裝配 ◎筆記本電腦
◎數碼相機 ◎平板電腦 ** ◎LED顯示屏 ◎光電模組 ◎小型電子產品
