一、直線電機介紹
直線電機（Linear motor）是一種通過封閉式磁場展開為開放式磁場，將電能直接轉化為直線運動的機械能，而不需要任何中間轉換機構的傳動裝置。其結構可以看作將一臺旋轉電機沿徑向剖開，并將電機的圓周成直線而形成的。其中定子相當于直線電機的磁軌，轉子相當于直線電機的線圈，當線圈通入電流后，在線圈與磁軌之間的氣隙中產生行波磁場，在行波磁場與磁軌永磁體的作用下產生驅動力，從而實現運動部件的直線運動。
在進給系統中，采用直線電動機直接驅動與原旋轉電機傳動的最大區別是取消了電機工作臺（托板）之間的機械傳動環節，把進給傳動鏈的長度縮短為零，因而這種傳動方式又被稱為“零傳動”。正是由于這種“零傳動”方式，帶來旋轉電機驅動方式無法達到的性能指標和優點。目前市場上的線性電機主要分有鐵芯、無鐵芯和無槽直線電機。
我們提供的是U型槽無鐵芯交流無刷直線電機，提供標準的磁軌，行程可以無限延伸，可以做成單軸平臺系統，多軸系統，客戶可以直接安裝入設備，同時也可以根據客戶的需求定制。
二、直線電機的特點
1、加速度大; A=F/M2、推力特性平滑; 3、行程可任意延長;4、靜音;5、免維護;6、系統集成方便;三、性能參數
基本參數（Standard Specifications）
絕緣耐壓（Insulation Capacity） AC1500V 1min | 絕緣電阻（Insulation Resistance） DC500V 100m以上（Or Greater） |
環境溫度（Operating Rang 0-40度） | 環境濕度（Operating Rang） 20%-80% |
冷卻方式（Cooling method） 自然冷卻（Self cooling） | 線圈最高溫度（Maximum Temperature） 120（E type） |
D系列—TMCD（動子）TMFD（定子）
TMCC | 單位（Unit） | D系列 | ||
0080-080 | 0140-140 | 0260-260 | ||
最大推力①（Fp） | N | 280 | 490 | 910 |
最大電流①（Ip） | Arms | 5.9 | 5 | 9.4 |
持續推力①（FC） | N | 80 | 140 | 260 |
持續電流①（Ic） | Arms | 1.7 | 1.4 | 2.7 |
力常數 （Kf） | N/Arms | 48.8 | 97.5 | 97.5 |
反電動勢P-P（Kb） | Vrms/（m/s） | 28.2 | 56.2 | 56.2 |
馬達常數 （Ka） | N/ | 13.2 | 18.6 | 26.4 |
電氣常數 （Te） | Ms | 0.35 | 0.35 | 0.35 |
電阻 P-P（R） | Ohms | 9.1 | 18.2 | 9.1 |
電感 P-P （L） | Mh | 3.1 | 6.2 | 3.1 |
重量 （WTc） | g | 360 | 680 | 1370 |
備注：①測試條件：在使用散熱片規格為250*250*10mm的條件下，線圈溫度達120度時的值。 | ||||

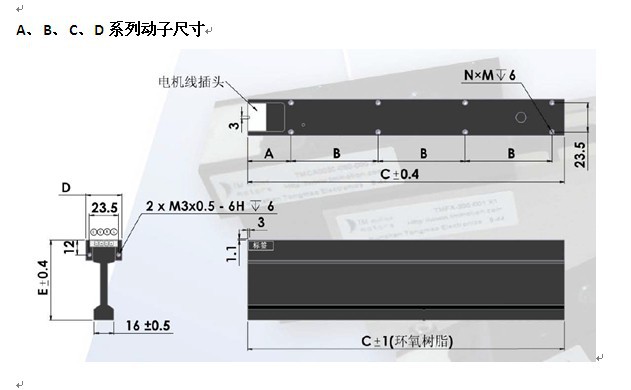

尺寸 | A系列 | B系列 | C系列 | D系列 | ||||||||
30 | 50 | 90 | 50 | 80 | 150 | 70 | 120 | 210 | 80 | 140 | 260 | |
A | 29 | 29 | 35 | 29 | 29 | 35 | 29 | 29 | 35 | 29 | 29 | 35 |
B | 40 | 48 | 70 | 40 | 48 | 70 | 40 | 48 | 70 | 40 | 48 | 70 |
C | 75 | 135 | 255 | 75 | 135 | 255 | 75 | 135 | 255 | 75 | 135 | 255 |
D | 28 | 28 | 29 | 28 | 28 | 29 | 28 | 28 | 29 | 28 | 28 | 29 |
E | 64.5 | 64.5 | 64.5 | 84.5 | 84.5 | 84.5 | 114.5 | 114.5 | 114.5 | 134.5 | 134.5 | 134.5 |
M | M3 | M3 | M4 | M3 | M3 | M4 | M3 | M3 | M4 | M3 | M3 | M4 |
N | 4 | 6 | 8 | 4 | 6 | 8 | 4 | 6 | 8 | 4 | 6 | 8 |
