| 材質 | 不銹鋼 |
|---|---|
| 產地 | 江蘇 |
| 使用壽命 | 10000H |
| 適用環境 | 防腐蝕 |
| 適用壓力 | 高壓 |
| 執行質量標準 | 國標 |
| 消聲頻率 | 30（Hz） |
| 品牌 | 倍佳 |
| 型號 | FG-100 |
| 加工定制 | 是 |
| 消聲原理 | 抗性消聲器 |

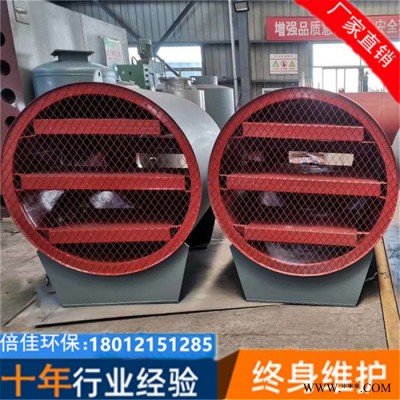

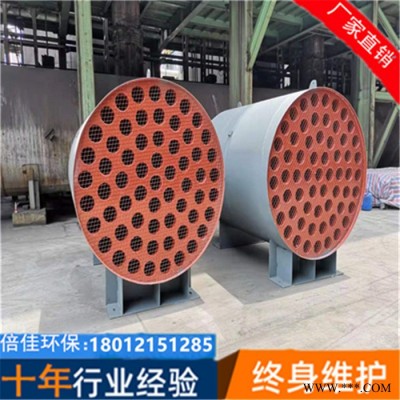

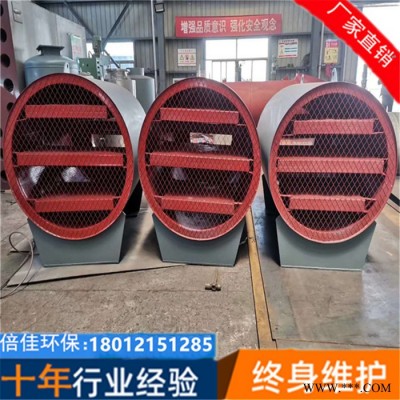

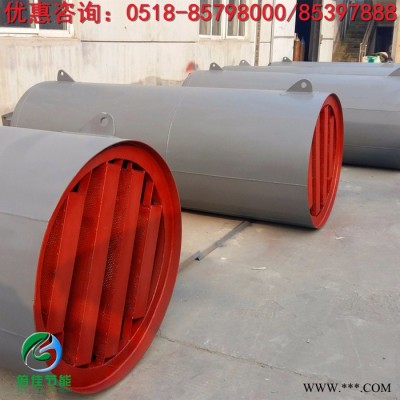

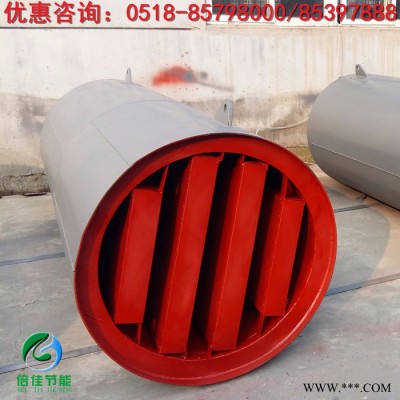

鼓風機消音器
一、鼓風機消音器適用范圍：
為了有效地降低并控制各類鼓風機，羅茨風機、空壓機、軸流排風機、離心式通風機等風機進、出風道的消聲降噪，我公司針對各類風機的噪聲源其頻譜值往往不止一種，根據不同噪聲強度、發聲機理、傳播途徑等形成的頻譜帶，對其消聲形式要求也不相同。為此我廠采用了針對性設計，形成了系列消聲器，經過眾多廠家使用具有良好的消聲效果。
二、鼓風機消音器結構：
鼓風機消音器按接口分圓形結構和距形結構，圓形結構分為A、B型兩種， A型兩端均為法蘭盤，直接串接于管道中， B型一端為法蘭，另一端為防雨風帽。
鼓風機消音器型號及參數
| 規格型號 | 內徑 | 外形尺寸 | 有效長度L(mm) | 風 量 | |||
| 外徑D | 安裝長度L1 | A型 | B型 | ||||
| A型 | B型 | ||||||
| FG-100 | 108 | 300 | 900 | 1000 | 600 | 650 | 900 |
| FG-150 | 159 | 330 | 1100 | 1100 | 800 | 950 | 1300 |
| FG-200 | 219 | 450 | 1500 | 1500 | 1100 | 1350 | 2000 |
| FG-300 | 325 | 600 | 1600 | 1600 | 1200 | 1450 | 5000 |
| FG-400 | 426 | 730 | 1750 | 1750 | 1300 | 1600 | 8000 |
| FG-500 | 530 | 790 | 1800 | 1800 | 1350 | 1650 | 12000 |
| FG-550 | 580 | 900 | 1900 | 1930 | 1450 | 1780 | 16000 |
| FG-600 | 620 | 950 | 1950 | 2030 | 1500 | 1880 | 20000 |
| FG-700 | 720 | 1000 | 2100 | 2230 | 1650 | 2080 | 25000 |
| FG-750 | 770 | 1100 | 2150 | 2300 | 1680 | 2150 | 30000 |
| FG-800 | 820 | 1180 | 2200 | 2380 | 1720 | 2200 | 35000 |
| FG-900 | 920 | 1330 | 2300 | 2450 | 1750 | 2250 | 40000 |
| FG-1000 | 1020 | 1420 | 2350 | 2550 | 1800 | 2350 | 50000 |
以上鼓風機消音器接口尺寸僅供參考
| 序號 | 法蘭內徑 | 外形尺寸 | 適用風量(m3/h) |
| FG-500x200 | 500×200 | 800×400×1300 | 1800 ~ 3600 |
| FG-500x320 | 500×320 | 800×520×1300 | 2880 ~ 5760 |
| FG-630x320 | 630×320 | 1030×520×1450 | 3620 ~ 7240 |
| FG-630x500 | 630×500 | 1030×700×1450 | 5670 ~ 11340 |
| FG800x320 | 800×320 | 1200×520×1450 | 4600 ~ 9200 |
| FG-800x500 | 800×500 | 1200×700×1450 | 7200 ~ 14400 |
| FG-800x630 | 800×630 | 1400×830×1600 | 9070 ~ 18140 |
| FG-1000x320 | 1000×320 | 1400×520×1600 | 5760 ~ 11520 |
| FG-1000x500 | 1000×500 | 1400×700×1600 | 9000 ~ 18000 |
| FG-1000x630 | 1000×630 | 1400×830×1600 | 11340 ~ 22680 |
| FG-1000x800 | 1000×800 | 1650×1000×1600 | 14400 ~ 28800 |
| FG-1250x320 | 1250×320 | 1650×520×1600 | 7200 ~ 14400 |
| FG-1250x500 | 1250×500 | 1650×700×1600 | 11250 ~ 22500 |
| FG-1250x630 | 1250×630 | 1650×830×1600 | 14175 ~ 28350 |
| FG-1250x800 | 1250×800 | 1650×1000×1600 | 18000 ~ 36000 |
| FG-1250x1000 | 1250×1000 | 1650×1200×1600 | 22500 ~ 45000 |
| FG-1600x320 | 1600×320 | 2200×520×1600 | 9216 ~ 18432 |
| FG-1600x500 | 1600×500 | 2200×700×1600 | 14400 ~ 28800 |
| FG-1600x630 | 1600×630 | 2200×830×1600 | 18140 ~ 36280 |
| FG-1600x800 | 1600×800 | 2200×1000×1600 | 23040 ~ 46080 |
| FG-1600x1000 | 1600×1000 | 2200×1200×1600 | 28800 ~ 57600 |
| FG-1600x1250 | 1600×1250 | 2200×1450×1600 | 36000 ~ 72000 |
| FG-2000x500 | 2000×500 | 2440×700×1600 | 18000 ~ 36000 |
| FG-2000x630 | 2000×630 | 2440×830×1600 | 22680 ~ 45360 |
| FG-2000x800 | 2000×800 | 2440×1000×1600 | 28800 ~ 57600 |
| FG-2000x1000 | 2000×1000 | 2440×1200×1600 | 36000 ~ 72000 |
| FG-2000x1250 | 2000×1250 | 2440×1450×1600 | 45000 ~ 90000 |
| FG-2000x1600 | 2000×1600 | 2440×1800×1600 | 57600 ~ 115200 |
如果鼓風機消音器的斷面和長度是否有足夠安裝空間，當高度不夠?qū)挾扔杏鄷r(shí)可換斷面尺寸，向?qū)挾葦U(kuò)展，我公司可根據設計要求供應，風機消音器的長度增加可以提高消聲量，但相應阻力損失也增加。
三、在訂購鼓風機消音器時須提供下列資料：
1、風壓 2、流量 3、法蘭接口尺寸 4、材質
備注：江蘇倍佳節能環保設備有限公司專業消音器套廠家，服務過上千家用戶，產品深受用戶認可。
消音器選購及技術咨詢熱線：0518-85397888/85798000傳真：0518-83700907
