| 材質 | 碳鋼或不銹鋼 |
|---|---|
| 產品類型 | 全新 |
| 使用壽命 | 5-15年 |
| 適用領域 | 化工、石油、鍋爐等 |
| 外形尺寸 | 根據參數定制 |
| 耐溫特性 | -50-500（℃） |
| 消聲頻率 | 2000-20000（Hz） |
| 降噪效果 | 32-45分貝 |
| 品牌 | 倍佳 |
| 型號 | GF |
| 加工定制 | 是 |
| 消音降噪設備種類 | 消音器 |
一、軸流式風機消音器適用范圍：
??軸流式風機消音器主要用于各種系列的高壓離心通風機，用于降低進，出風口等空氣動力性噪聲。
??根據風機進出口結構不同，?軸流式風機消音器分為型圓形結構和型矩形結構。

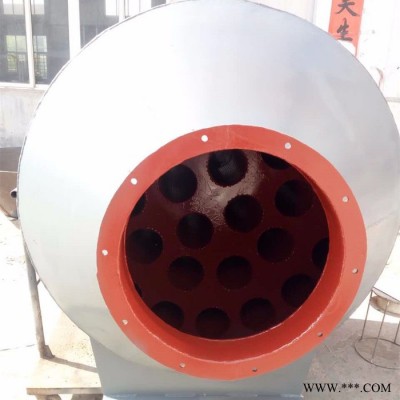

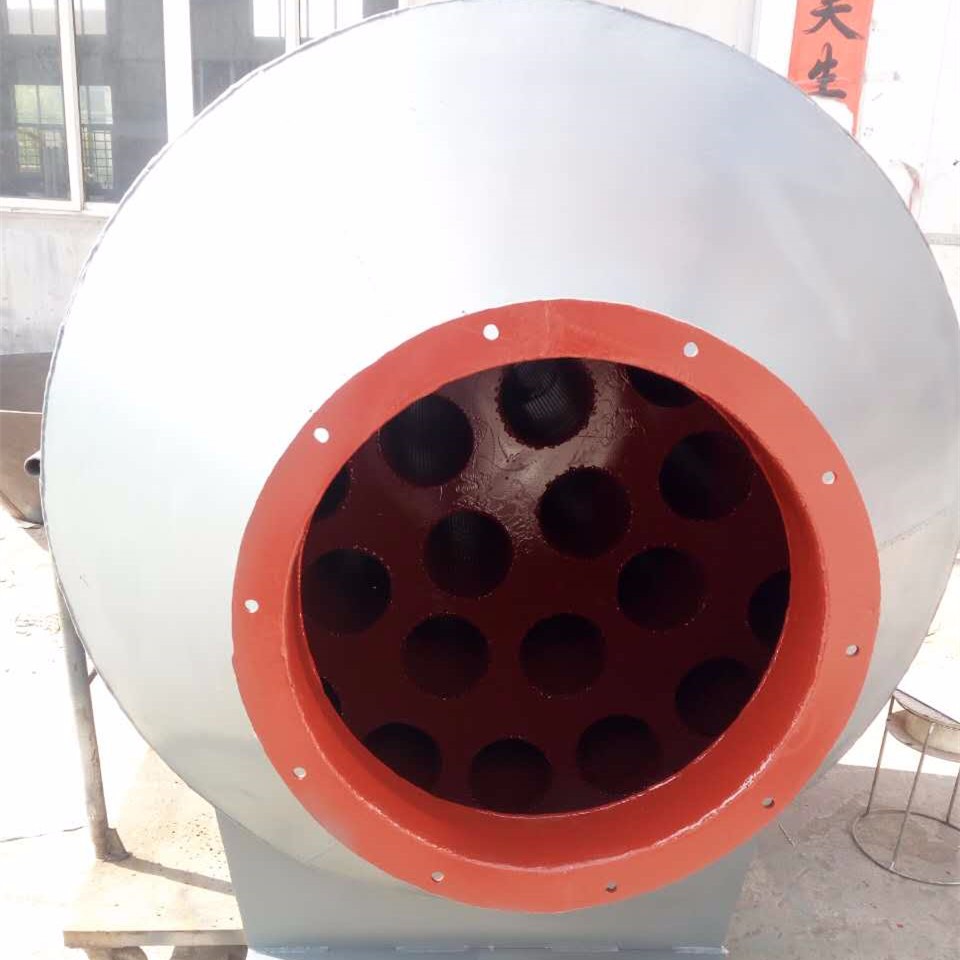

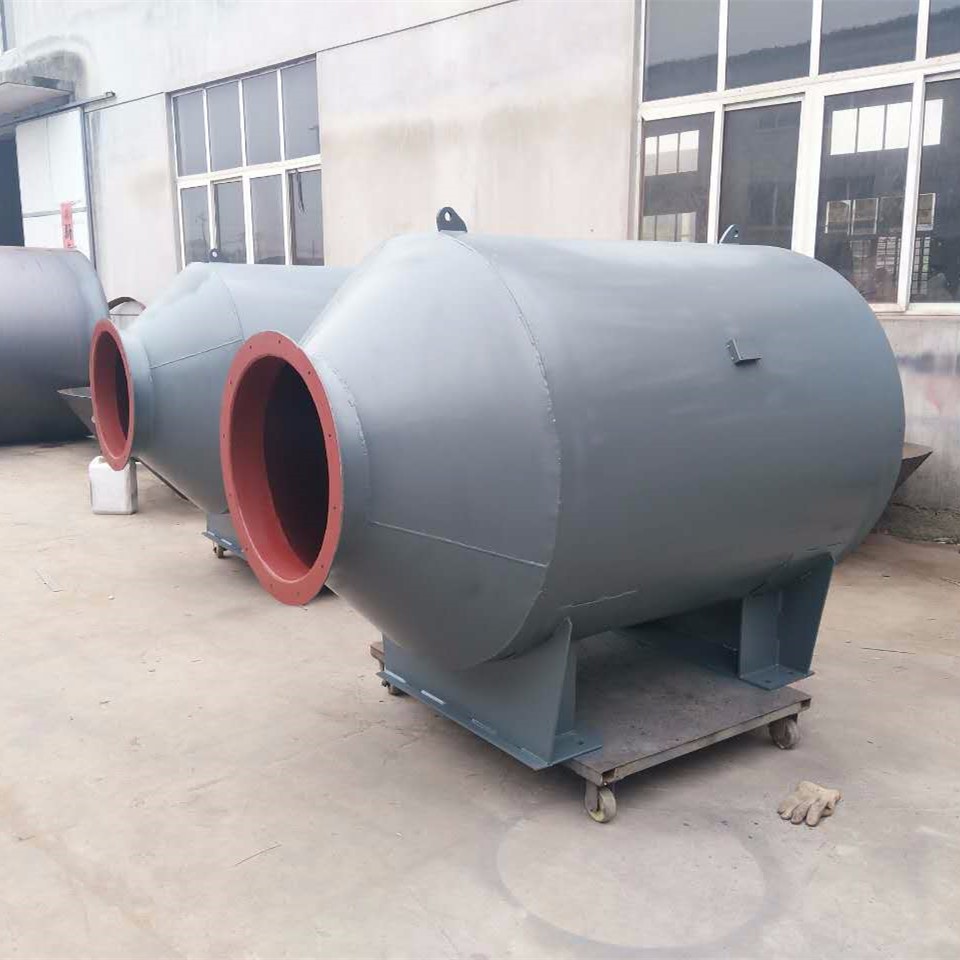

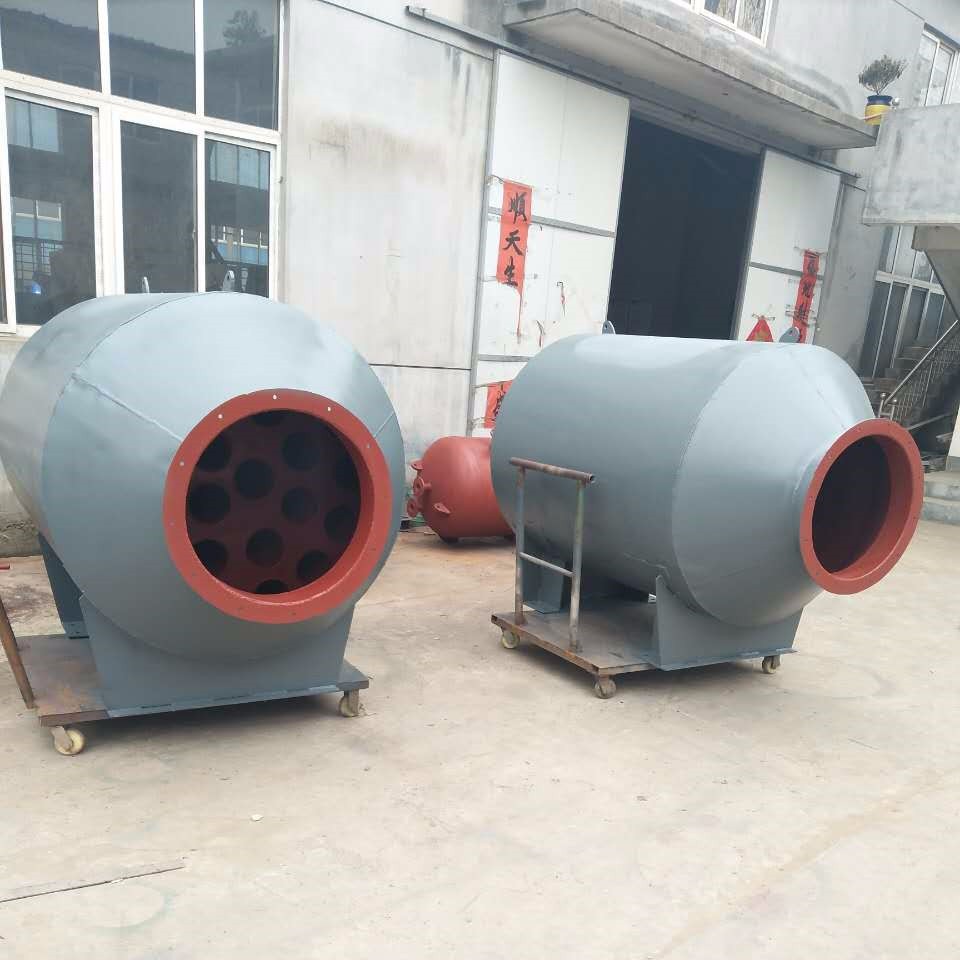

（1）：圓形結構分用于風機接管口為圓形,又分為A、B型兩種，A型兩端均為法蘭盤，直接串接于管道中(即管道消音器)，B型一端為法蘭，另一端為直接大氣排空(可裝防雨風帽)，僅供設置在室外管道末端和封閉式機房進風口選用。
二、軸流式風機消音器結構原理：

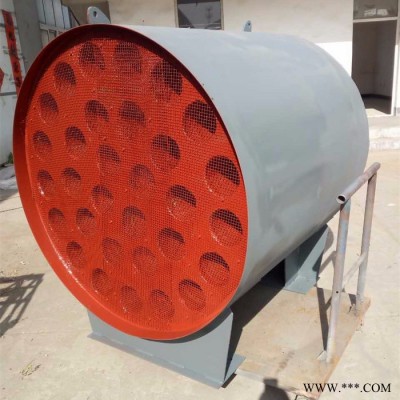

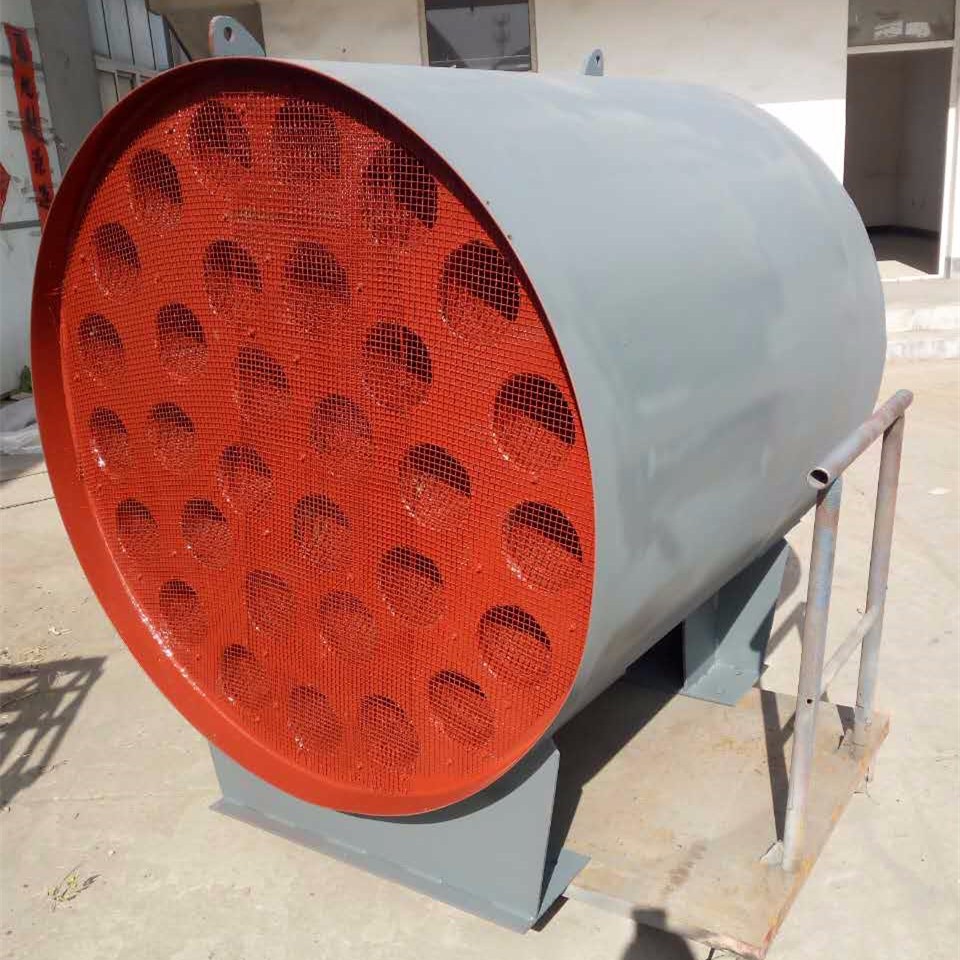

本型軸流式風機消音器是根據阻聲片消聲原理所研制，該型消音器聲學性能優良，空氣動力性能良好；結構合理，便于安裝，是一種大風量阻性蜂窩式消音器，抗性段采用了多室抗性膠直管通道及十字形吸聲片形式，從而保證了在較寬頻帶范圍內具有足夠的消聲量。型消音器結構由許多平行的單元消聲管排列組成，消聲管之間填充多孔吸聲材料，為減少氣流激發殼壁振動而產生輻射聲，在外殼上設置了加強筋。
三、軸流式風機消音器型號及參數：
| 型號 | 參數 | 外形參考尺寸 | 阻力損失 | 消音量 | ||
| 排風量 M3/h | 法蘭接口mm | 總長 mm | 外徑mm | |||
| ZLF200 | 1000-3000 | 200 | 1500 | 500 | 50 | 25-30db(A) |
| ZLF300 | 3000-6000 | 300 | 1800 | 700 | 100 | 25-30db(A) |
| ZLF400 | 4000-10000 | 400 | 1800 | 700 | 150 | 25-30db(A) |
| ZLF500 | 8000-12000 | 500 | 1800 | 955 | 200 | 25-30db(A) |
| ZLF600 | 10000-15000 | 600 | 2200 | 1000 | 200 | 25-30db(A) |
| ZLF700 | 12000-20000 | 700 | 2200 | 1200 | 250 | 25-30db(A) |
| ZLF800 | 15000-25000 | 800 | 2500 | 1200 | 250 | 25-30db(A) |
| ZLF900 | 17000-30000 | 900 | 2600 | 1500 | 250 | 25-30db(A) |
| ZLF1000 | 20000-35000 | 1000 | 2600 | 1500 | 250 | 25-30db(A) |
| ZLF1200 | 30000-60000 | 1200 | 2600 | 1600 | 300 | 25-30db(A) |
| ZLF1400 | 50000-100000 | 1400 | 3500 | 2000 | 600 | 25-30db(A) |
| ZLF1600 | 100000-500000 | 1600 | 3500 | 2000 | 800 | 25-30db(A) |
YF型圓形結構中的阻式消聲片一般厚度為100 mm，150 mm，消聲量25-30dB(A)，在風速5-12m/s的條件下，適用風量為1000-50000 m3/h。其結構中對高頻噪聲和低頻噪聲消聲采用阻抗兩種消聲區，用以**大限度的增寬消聲頻帶。

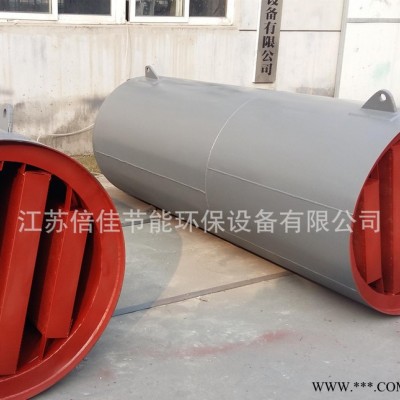

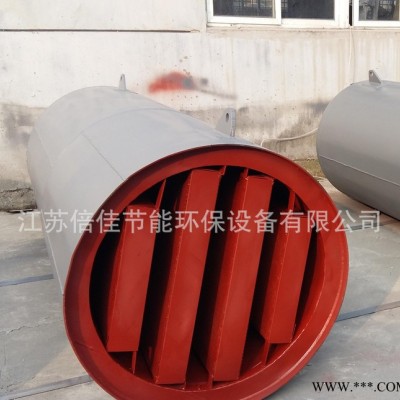

（2）：型矩形結構（也稱片式結構）,既消音器接口與風機接口為距形,消音器中的阻式消聲片一般厚度為100 mm和 200 mm。YFP-100型四周吸聲層和中間吸聲片厚度為100mm，YFP-200型四周吸聲層厚度為200mm，消聲量25-30dB(A)，在風速5-15m/s的條件下，適用風量為1000-150000 m3/h。壓力損失25~255Pa。
四、軸流式風機消音器選購：
請?zhí)峁?、風壓2、流量3、電機功率、4、法蘭接口尺寸5、材質
