| 材質 | 玻璃鋼 |
|---|---|
| 傳動方式 | 齒輪傳動 |
| 電壓 | 220V |
| 級數 | 單級 |
| 類型 | 抽風機 |
| 配套電機功率 | 0.25KW |
| 性能 | 耐磨風機 |
| 葉片數 | 10 |
| 用途 | 船用風機 |
| 噪聲 | 0-20db |
| 種類 | 除塵/環保風機 |
| 重量 | 100kg |
| 軸功率 | 0.25KW |
| 轉速 | 960r/mim |
| 風機壓力 | 中壓風機 |
| 氣流方向 | 離心式 |
| 品牌 | 鑫煤 |
| 型號 | 4-72 |
| 加工定制 | 是 |
| 渦輪頭材質 | 玻璃鋼 |
| 旋轉方式 | 右旋轉風機 |
2C型離心式通風機 環保通風設備離心風機 抽風機
一、風機用途
4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自然的，對人體無害的、對鋼材無腐蝕性的氣體。B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80℃。B4-72 型風機的性能與選用件及基礎尺寸與4-72 型一致，可按其樣本選擇。該風機結構基本與4-72型相同，No2.8-6A采用B35型帶法蘭盤與底腳的電動機。No6~12C、D電動機選用該表中與Y系列對應的YB系列，安裝型式為B3。F4-72型風機采用玻璃鋼質材用于輸送腐蝕性氣體，其性能與基礎尺寸同于4-72型。
二、風機形式

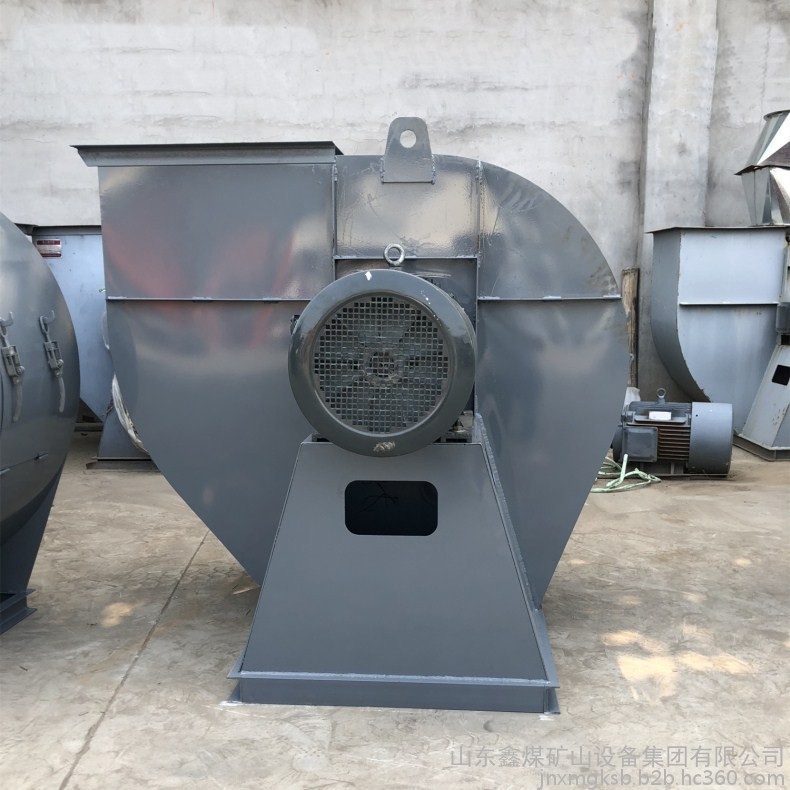

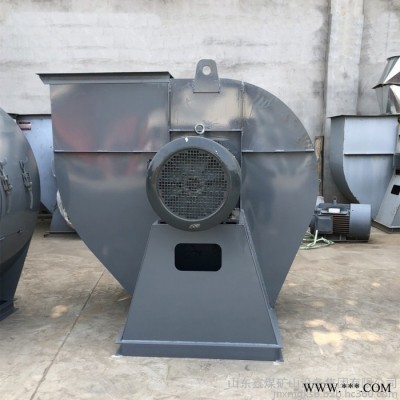

從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示，葉輪逆時針旋轉，稱為左旋風機，以“左”表示。風機的出口位置，以機殼的出風角度表示。4-72型風機NO2.6-6出廠時均做成1種形式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。NO2.8出風口位置調整范圍0°～225°，間隔是22.5°。NO8～12出風口位置調整范圍0°～225°，間隔是45°。NO16～20出風口位置制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。風機的傳動方式有A、B、C、D四種。4-72型風機中NO2.8-6采用A式傳動，NO8-12采用C、D式傳動，NO16-20采用B式傳動。
三、結構特點
4-72型風機中NO2.8-6主要由葉輪、機殼、進風口等 競部分分配直聯電機而組成，NO8-20除具有上述部分外，還有傳動部分等。
◆葉輪由10后傾的機翼型葉片、曲線型前盤和平板后盤組成，用鋼板或鑄鋁合金制造，并經動、靜平衡校正，空氣性能良好，效率高，運轉平穩。
◆機殼做成三種不同型式。NO2.8-12機殼作成整體，不能拆開，NO16-20的機殼制成三開式，除沿中分水平分為三半外，上半部再沿中心線垂直分為二半，用螺栓連接。

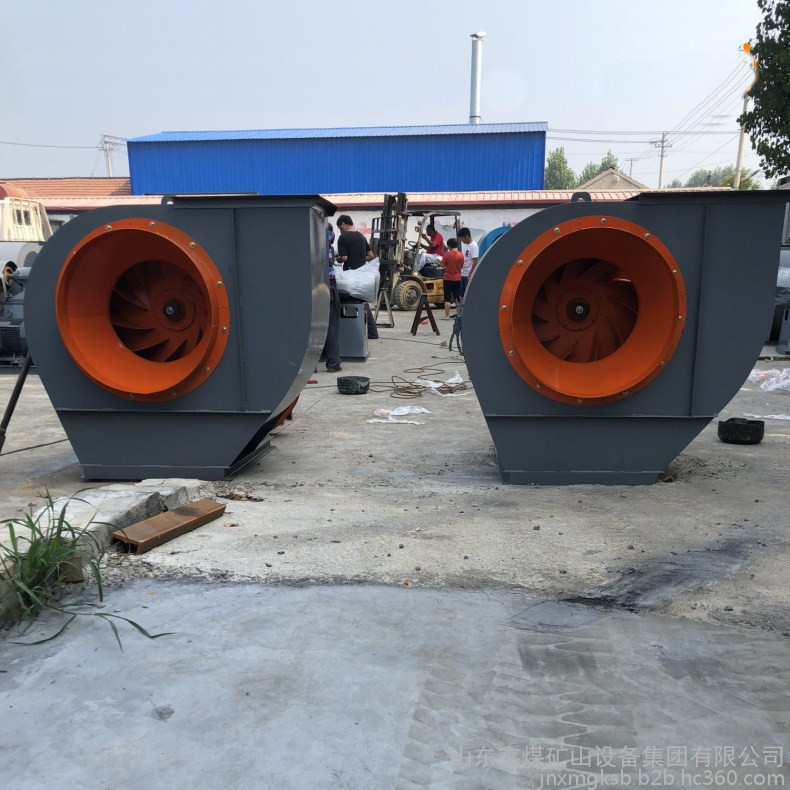

◆進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

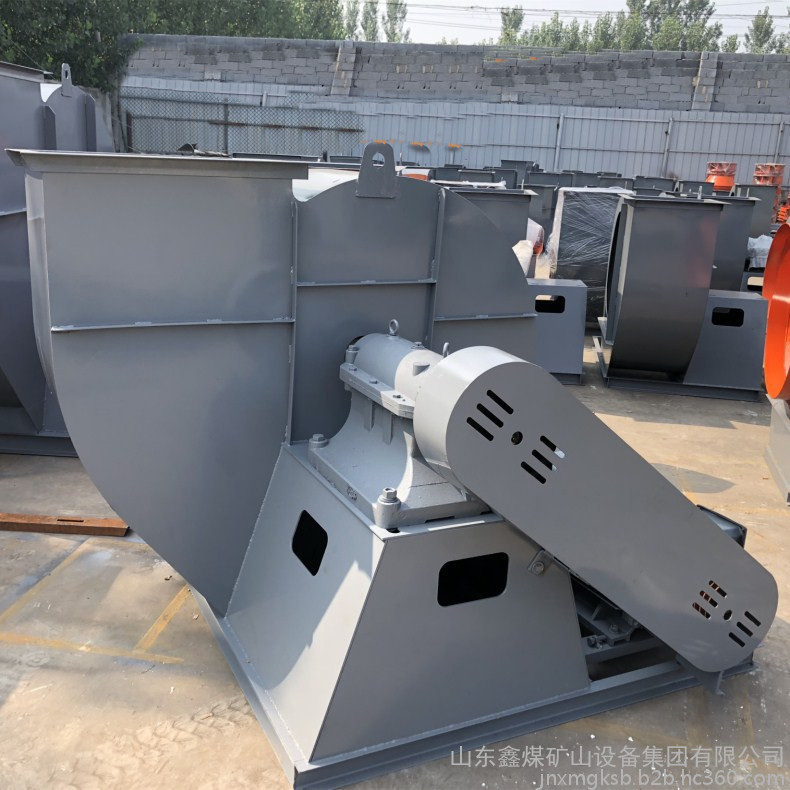

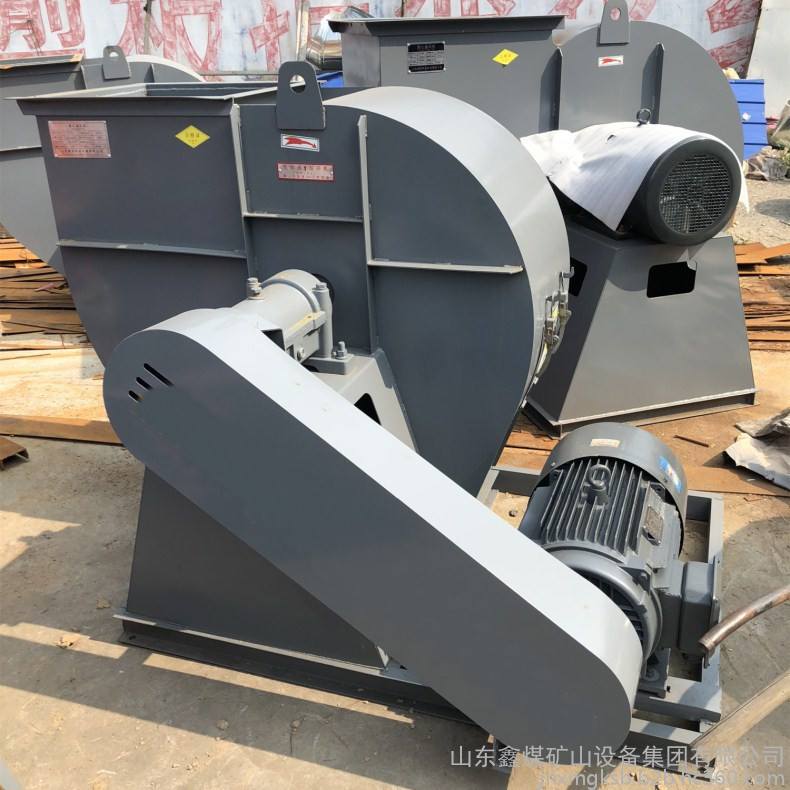

◆傳動部分由主軸、由承箱、流動軸承、帶輪或聯軸器組成。
四、4-72型主要參考數據：
| 機號 | 轉速 | 流量 | 全壓 | 電機型號 | 電機功率 |
| 2.8A | 2900 | 1330-2450 | 950-588 | Y90S-2B35 | 1.5 |
| 3.2A | 2900 | 1975-3640 | 1245-784 | Y90L-2B35 | 2.2 |
| 1450 | 991-1910 | 313-196 | Y90S-4B35 | 1.1 | |
| 3.6A | 2900 | 2930-5408 | 1617-1068 | Y100L-2B35 | 3 |
| 1450 | 1470-2710 | 402-274 | Y90S-4B35 | 1.1 | |
| 4A | 2900 | 4020-7420 | 1999-1313 | Y132S1-2B35 | 5.5 |
| 1450 | 2101-3701 | 500-333 | Y90S-4B35 | 1.1 | |
| 4.5A | 2900 | 5730-10580 | 2528-1666 | Y132S2-2B35 | 7.5 |
| 1450 | 2860-5280 | 637-421 | Y90S-4B35 | 1.1 | |
| 5A | 2900 | 7950-14720 | 3175-2195 | Y160M1-2B34 | 15 |
| 1450 | 4520-8370 | 794-549 | Y100L1-4B35 | 2.2 | |
| 6A | 1450 | 10600-19600 | 1137-784 | Y112M-4B35 | 4 |
| 960 | 15250-17600 | 500-343 | Y100L-6B35 | 1.5 | |
| 6C | 2240 | 8520-15800 | 2724-1882 | Y160L-4 | 15 |
| 2000 | 7560-14000 | 1793-1499 | Y160M-4 | 11 | |
| 1800 | 5920-15800 | 1764-1215 | Y132M-4 | 7.5 | |
| 1600 | 7560-14000 | 1392-960 | Y132S-4 | 5.5 | |
| 1250 | 5920-11000 | 843-578 | Y100L2-4 | 3 | |
| 8C | 1800 | 20100-27450 | 3116-2930 | Y200L2-2 | 30 |
| 1800 | 29900-34800 | 2795-2362 | Y200L2-2 | 37 | |
| 1600 | 17920-31000 | 2470-1842 | Y180M-2 | 22 | |
| 1250 | 14000-24200 | 1509-1137 | Y160M-4 | 11 | |
| 1120 | 20200-21650 | 1000-911 | Y160M-4 | 11 | |
| 1120 | 12500-18620 | 1205-1862 | Y132M-4 | 7.5 | |
| 900 | 10050-14950 | 774-696 | Y112M-2 | 4 | |
| 800 | 8960-15500 | 617-461 | Y110L2-4 | 3 | |
| 10C | 1250 | 34800-50150 | 2342-1862 | Y225S-4 | 37 |
| 1120 | 33900-45000 | 1852-1490 | Y200L-4 | 30 | |
| 1000 | 37650-40100 | 1274-1186 | Y180L-4 | 22 | |
| 900 | 25050-36100 | 1215-960 | Y160L-4 | 15 | |
| 800 | 22150-32100 | 960-764 | Y160M-4 | 11 | |
| 710 | 19780-22850 | 755-598 | Y132M-4 | 7.5 | |
| 630 | 17540-25280 | 598-470 | Y132S-4 | 5.5 | |
| 12C | 1120 | 53800-77500 | 2715-2146 | Y280S-4 | 75 |
| 1000 | 48100-69300 | 2166-1715 | Y225M-4 | 45 | |
| 900 | 54600-62200 | 1578-1382 | Y250M-6 | 37 | |
| 800 | 38600-58860 | 1382-1245 | Y200L2-6 | 22 | |
| 710 | 34200-49500 | 1088-862 | Y200L1-6 | 18.5 | |
| 630 | 30400-43900 | 862-686 | Y160L-6 | 15 | |
| 560 | 34140-38900 | 646-540 | Y160L-6 | 11 | |
| 500 | 30520-34800 | 490-431 | Y160M-6 | 7.5 | |
| 6D | 1450 | 6840-12720 | 1137-784 | Y112M-4 | 4 |
| 960 | 4520-8370 | 500-343 | Y100L-6 | 1.5 | |
| 8D | 1450 | 16200-27990 | 2019-1529 | Y180L-4 | 18.5 |
| 960 | 10730-18560 | 892-676 | Y132M2-6 | 5.5 | |
| 730 | 8150-14150 | 519-392 | Y132M-8 | 3 | |
| 10D | 1450 | 40400-58200 | 3156-2499 | Y250L-4 | 55 |
| 960 | 26730-38500 | 1382-1098 | Y180L-6 | 15 | |
| 730 | 20800-29300 | 804-637 | Y160L-8 | 7.5 | |
| 12D | 960 | 48100-66500 | 1989-1578 | Y250M-6 | 37 |
| 730 | 35000-50500 | 1147-921 | Y250S-8 | 18.5 |
