等級	二級品
開溝深度	21
類別	場上作業機械
離合方式	皮帶漲緊式
上市時間	2013年春
適用對象	水果
售后服務	質保兩年
用途	開溝
整機質量	52
加工定制	是
外形尺寸（高x寬x深）	230×350×275（mm）
工作輪直徑	546
開溝刀錕回轉直徑	65

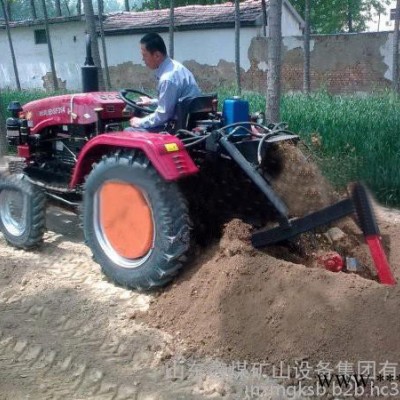

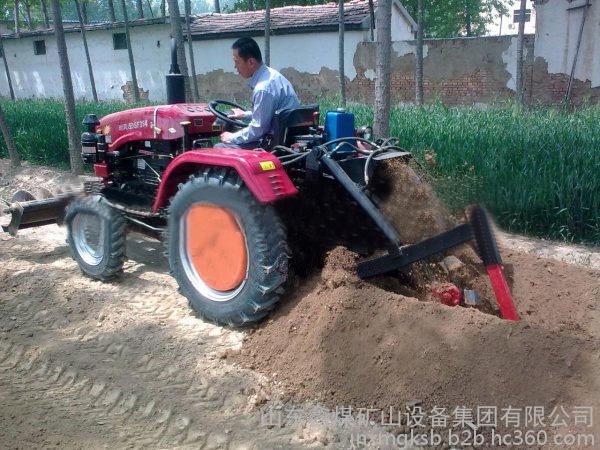

電纜開溝機



新型電纜開溝機涉及一種挖溝開槽設備裝置，具體是一種用于鋪設農田管道、城鄉光電纜等所用到的鏈條式開溝機，對于大型農田管道及城鄉光（電）纜工程特別有效。現有機械化溝槽開挖技術基本分為三種：一是用小型挖掘機開挖；二是在大型拖拉機上安裝并拖動小鏈條作業；三是圓盤式開溝機。以上所述現有三種技術方案均存在不足：用小型挖掘機開挖下水道、溝壑、水渠等大型工程，效率高質量好；但開挖預埋管道、電（光）纜用窄深溝，則大材小用，高炮射蠅；在大型拖拉機上安裝并拖動小鏈條進行挖溝作業，由于拖拉機輸出轉速較高，與鏈條的低轉速高扭矩不匹配，極易造成鏈條斷裂，且效率偏低。圓盤式開溝機是將發動機的轉動傳遞到安裝有刀具的直徑較大的圓盤上，通過圓盤的轉動實現挖掘。該圓盤裝置結構是由柴油機驅動一系列帶、鏈條、鏈輪、渦輪減速機等減速來實現低轉速、大扭矩，從而帶動轉盤旋轉開挖，整機裝配成本高，結構復雜，零部件更壞頻繁，效率低下，僅適合開挖路邊等小量工程為宜。

 新型電纜開溝機采用鏈條式操作，通過四聯帶將動力系統中柴油機的轉動傳遞到減速系統中的減速箱后驅動安裝在其上的主鏈輪，主鏈輪帶動與之嚙合的鏈條轉動。刀具安裝在鏈條上，在動力系統的驅動下，鏈條帶動刀具轉動加平動，從而實現開溝。采用本方案所述鏈條式開溝機，可實現所挖溝槽深淺一致，寬度均勻且尺寸可調，大大提高了挖掘質量和效率。 鏈條式開溝機采用了60-140馬力不等的動力，為開挖不同寬窄的溝型，可以改裝成單雙鏈條兩種，可開挖寬度13-55公分不等，深度可達1.5米的溝型，本實用新型**的特
