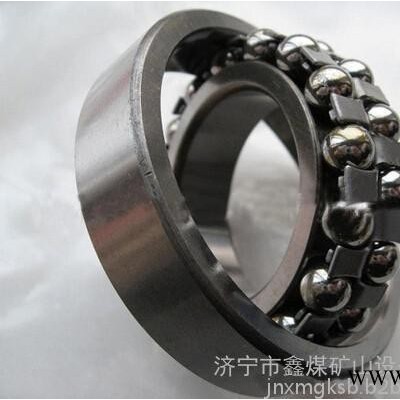

調心球軸承是二條滾道的內圈和滾道為球面的外圈之間，裝配有圓球狀滾珠的軸承。

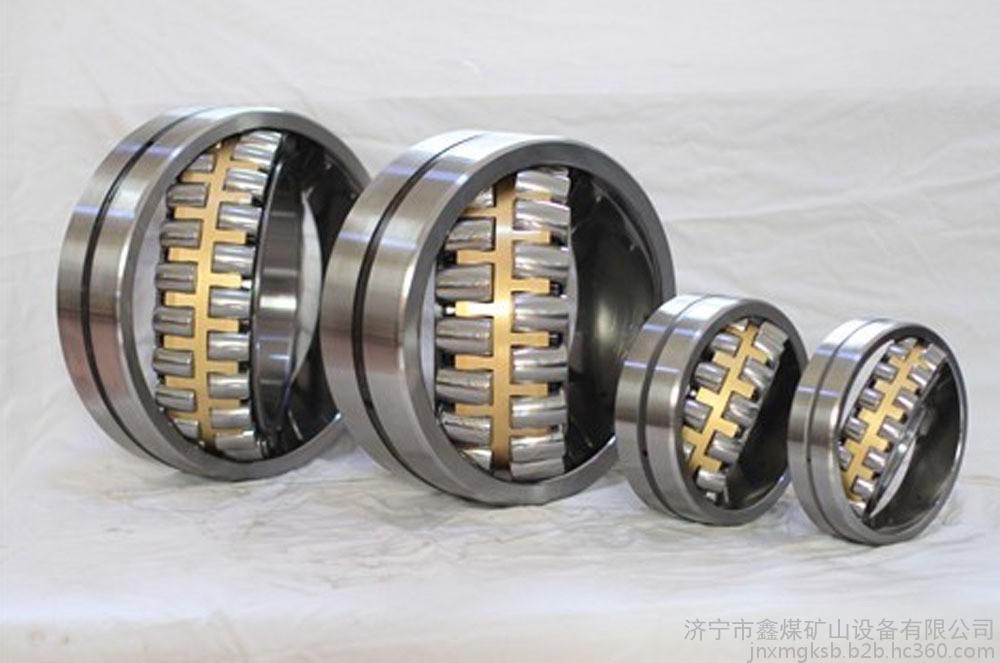

外圈滾道面的曲率中心與軸承中心一致，所以具有與自動調心球軸承同樣的調心功能。在軸、外殼出現撓曲時，可以自動調整，不增加軸承負擔。調心滾子軸承可以承受徑向負荷及二個方向的軸向負荷。徑向負荷能力大，適用于有重負荷、沖擊負荷的情況。內圈內徑是錐孔的軸承，可直接安裝?；蚴褂镁o定套、拆卸筒安裝在圓柱軸上。保持架使用鋼板沖壓保持架、聚酰胺成形保持架及銅合金車制保持架。
調心球軸承有圓柱孔和圓錐孔兩種結構，保持架的材質有鋼板、合成樹脂等。其特點是外圈滾道呈球面形，具有自動調心性，可以補償不同心度和軸撓度造調心球軸承成的誤差，但其內、外圈相對傾斜度不得超過3度。
可承受較大的徑向載荷，同時也能承受一定的軸向載荷。該類軸承外圈滾道是球面形，故具有調心性能，當軸受力彎曲或傾斜而使內圈中心線與外圈中心線相對傾斜不超過1°～2.5°時，軸承仍能工作。
調心球軸承內孔有圓柱形和圓錐形兩種。圓錐形內孔的錐度為1：1 2或1：30。為了加強軸承的潤滑性能，在軸承外圈上加工環形油槽和三個油孔。
調心球軸承用途：
調心球軸承適用于承受重載荷與沖擊載荷、精密儀表、低噪音電機、汽車**、冶金、軋機、礦山、石油、造紙、水泥、榨糖等行業及一般機械等。
調心球軸承特性和結構形式：
調心球軸承產品特性：主要承受徑向載荷，同時可承受較小軸向載荷。軸（外殼）的軸向位移限制在游隙限度內，具有自動調心性能，允許內、外圍相對傾斜不大的條件下正常工作，適用于支承座孔不能嚴格保證同軸度的部件中。
調心球軸承結構形式：帶防塵蓋和帶密封圈的調心球軸承裝配時已填入適量的潤滑脂，安裝前不應加熱也不必清洗，使用過程中不需再潤滑，適應運行溫度－ 30 ℃ 至+ 120 ℃ 之間。調心球軸承主要用途： 適用于精密儀表、低噪音電機、汽車**及一般機械等，是機械工業中使用**廣泛的一類軸承。
調心球軸承參數：
微型系列：10x、12x、13x
通用系列：12xx、13xx、22xx、23xx
國內新型號    國內舊 內徑 外徑 寬度  Cr  Cor  脂潤滑轉速 油潤滑轉速 重量
2222K+H322 11520 100   200  53   -      -      -        -      -
1203K+H203 11203 17    47 14   -      -      -        -      -
1204K+H204 11204 20    47 40 9.90 2.60 14000 17000 0.191
1205K+H205 11205 25    52 44 12.1 3.30 12000 14000 0.266
1206K+H206 11206 30    62 48 15.6 4.65 9900 12000 0.360
1207K+H207 11207 35    72 52 15.8 5.10 8500 10000 0.556
1208K+H208 11208 40    80 56 19.2 6.50 7500 9200 0.733
1209K+H209 11209 45    85 58 21.8 7.35 7000 8500 0.793
1210K+H210 11210 50    90 58 22.7 8.10 6500 7900 0.875
1211K+H211 11211 55    100 60 26.8 10.0 5800 7100 1.16
1212K+H212 11212 60    110 62 30.2 11.5 5200 6400 1.52
