| 產地 | 山東濟南 |
|---|---|
| 是否進口 | 否 |
| 加工定制 | 是 |
| 額定電流 | 125（A） |
| 殼體防護等級 | IP40 |
| 外形尺寸 | 960-780-1360（mm） |
| 產品認證 ISO9001 | 2000 |
| 品牌 | 石天 |
| 型號 | GD-6011SY |

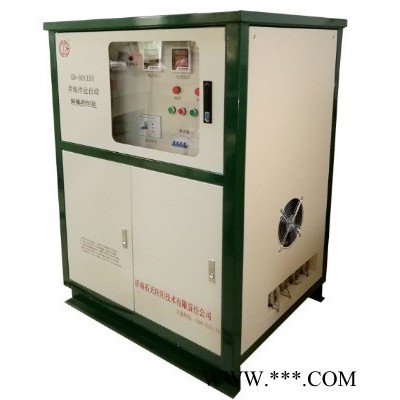

井場作業自動轉換控制柜
一、概述：
GD-6011SY井場作業自動轉換控制柜，是一臺組合型三種輸入電壓等級轉換控制柜。配電箱可以輸入網電三相三線1140V、660V、380V和發電機三相輸出380V電壓，通過操作對應指示按鈕，實現對作業現場用電設備分別供電。轉換配電箱設計合理，操作簡便，一機多用，對防塵、絕緣處理、易維修等方面進行特殊加工設計，是作業現場施工用電實用性安全電控裝置。
特點：
三種輸入電壓（網電1140V、660V、380V）公用一組接線端子排，無需調換
網電和發電機380V可同時供電，網電斷電后，發電機自動供電
啟動按鈕誤操作，自動斷電，不會燒壞其他電器
一體化配置設計，操作簡便實用
技術參數：
輸入電壓 | 1140V、660V、380V | 額定電流 | 125A |
輸出電壓 | 380V、220V、AC24V | 防護等級 | IP40 |
額定頻率 | 50Hz | 額定絕緣電壓 | 1250V |
適應溫度 | -40℃～60℃ | 相對濕度 | <85% |
外形尺寸 | 960×780×1360 | 整機質量 | 245kg |
|
|
|
|
安裝與使用：
GD-6011SY控制柜應放在距離地面20厘米的絕緣板上，做到控制柜與值班房完全絕緣，安裝牢固、平穩、不傾斜。
2、接線前，先檢查控制柜各部件是否齊全，外觀元器件是否完好。
3、接線時，先打開控制柜接線控制門，斷開總開關，從右側穿線孔引入輸入線，壓線鼻應采用100A純銅接線鼻，牢固的壓接到標注“輸入接線端口”字樣的端子排上。發電機輸出線壓接到標注“發電機接線端口”字樣的接線端子排上，值班房室內連接線根據控制柜輸出標示，牢固的壓在相應的接線柱上，外部動力輸出、備用輸出和交流24V輸出插接到控制柜右側下部插座處。
4、接地線一端壓在控制柜的接地螺絲上，一端連接到地錨壓線螺絲上，接地線截面積不小于20平方毫米。
5、接入輸入電源，合上控制柜總開關，電源指示燈亮。根據輸入電壓等級，按下控制柜面板上相應電壓標示啟動按鈕(綠色)，電壓表顯示220V電壓，說明控制柜進入工作狀態。隨后分別合上輸出開關，室內電器通電，可以正常使用。（注：當操作啟動按鈕與輸入電壓不相符時，控制柜自動斷電，無法啟動）當發電機輸入供電時，開啟面板發電機按鈕開關（綠色），電壓表顯示220V電壓，控制柜進入工作狀態。
6、停止供電時，按下面板相應標示電壓停止按鈕（紅色），電源指示燈滅，電壓表無電壓顯示，控制柜處于斷電狀態。
7、當自動轉換操作系統無法啟動或出現故障，按鈕開關操作失靈，控制交流接觸器無法啟動時，首先斷開控制柜輸入電源，調整輸入電纜相序，重新進行電壓采集比對，再次啟動開關按鈕，直至正常為止；如果控制柜故障無法解除或仍然不能啟動，這時可以打開控制柜下部左側備用倉門，將值班房輸入電纜調整到“手動輸入端口”。然后根據輸入電壓等級，先將轉換保險調整至對應標示電壓處，再合上手動輸入開關，電壓表顯示220V電壓，最后合上輸出開關，室內電器設備可以正常使用。
（注：使用本功能時，將自動操作總開關處于斷開狀態）
五、電氣原理圖
六、注意事項：
1、使用前應仔細閱讀說明書，并由專業電工人員操作。
2、GD-6011SY轉換控制柜限定輸出功率，切勿將總保險管隨意增大。
3、連接單項大功率電器時，應由電工對各項負載平衡計算，切勿偏相過大。
4、嚴禁帶電搬動轉換控制柜。
5、嚴禁帶電接線及拉線。
6、嚴禁私自改變控制柜的內部結構，嚴禁用力撞擊控制柜殼體。
7、控制柜的接地線應有良好的接地保證，接地電阻小于4Ω。
七、隨機配套附件
產品合格證；
產品使用說明書一份；
濟南石天應用技術有限責任公司
公司地址：濟南市高新區正豐路中段國家環?？萍紙@
國際商務中心B北座
公司電話：0531-83177968 /78/58(傳)
中原服務熱線：18603931206
全國客服電話：4000-0531-70
