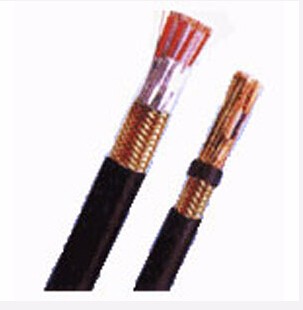

計算機用屏蔽電纜

 計算機用屏蔽電纜

一、用途：，選用介點常數小的高壓聚乙烯絕緣。采用對絞、對屏、總屏（或三線組絞合、組屏蔽、組屏總屏）等結構形式，具有介質損耗小，傳輸信號能力強、抗干擾性能好等特點，能可靠傳輸微弱模擬信號或數字信號，可廣泛地用于發電、冶金、石油、化工、輕紡等部門的檢測和控制用計算機系統或自動化儀表裝置，以及一般的工業計算機用。
相關技術指標：參照IEC189和英國BS5308標準

二、產品代號
1、代號
DJ-（系列代號）電子計算機用屏蔽電纜
Y-（絕緣代號）高壓聚乙烯
F-（絕緣代號）氟塑料
V-（護套代號）聚氯乙烯
R- 表示多股軟線芯
P-（屏蔽代號）銅網屏蔽
P1鍍錫銅網屏蔽
P2銅帶屏蔽
P3鋁塑復合膜屏蔽

3、產品型號規格舉例
例1：訂購7對（14芯）1.0mm2的計算機用屏蔽電纜可表示為：
（1）總屏蔽型DJYVP7×2×1.0mm2
（2）分屏蔽多股軟線型DJYPVR7×2×1.0mm2
（3）對屏總屏蔽型DJYPVP7×2×1.0mm2
例2：訂購3組3線芯（9芯）0.75mm2的計算機用屏蔽電纜可表示為：
（1）分組屏蔽型DJYPV3×3×0.75mm2
（2）組屏總屏DJYPVP3×3×0.75mm2

三、型號名稱及使用范圍
型號 名稱 使用范圍
DJYVP
DJYPV
DJYPVP  聚乙烯絕緣總屏蔽聚氯乙烯護套電子計算機用電纜
聚乙烯絕緣組屏蔽聚氯乙烯護套電子計算機用電纜
聚乙烯絕緣組屏蔽總屏蔽聚氯乙烯護套電子計算機用電纜  1、固定敷設在室內、電纜溝或管道內
2、電纜長期工作溫度：-20℃+65℃
3、電纜敷設溫度不低于0℃，彎曲半徑不小于電纜外徑的10倍
DJYVPR
DJYPVR
DJYPVRP  聚乙烯絕緣總屏蔽聚氯乙烯護套電子計算機用軟電纜
聚乙烯絕緣組屏蔽聚氯乙烯護套電子計算機用軟電纜
聚乙烯絕緣組屏蔽總屏蔽聚氯乙烯護套電子計算機用軟電纜


說明：（1）阻燃型（氧指數大于30）電纜需要在型號前加代號“ZR”。
例如：ZR-DJYPV ZR-DJYPVP等
（2）鎧裝型（鋼帶鎧裝）電纜需在型號右下角加代號“22”
例如：DJYPV22 DJYPVP22等。
該電纜主要用于交流或直流300V及以下的工作系統，在500V及以下時能正常工作。
五、交貨要求
1、電纜交貨長度不小于100m，允許以不短于50m的短頭交貨，其數量不超過交貨總長度的10%。
2、根據雙方協議，可以任何長度交貨。
