| 標稱截面 | 16 |
|---|---|
| 產品認證 | ISO9002 |
| 電壓等級 | A |
| 額定電壓 | 24V |
| 凈重 | 22 |
| 絕緣材料 | 其他 |
| 絕緣厚度 | 30 |
| 每卷長度 | 不同 |
| 芯數 | 4 |
| 顏色 | 黑 |
| 用途 | 架空絕緣電纜 |
| 護套材質 | 聚氯乙烯 |
| 線芯材質 | 鋁合金線 |
| 電線最大外徑 | 20 |
| 適用行業 | 電力行業 |
| 品牌 | 潤煤 |
| 型號 | rm |
| 加工定制 | 是 |
| 物料編號 | 6636436 |

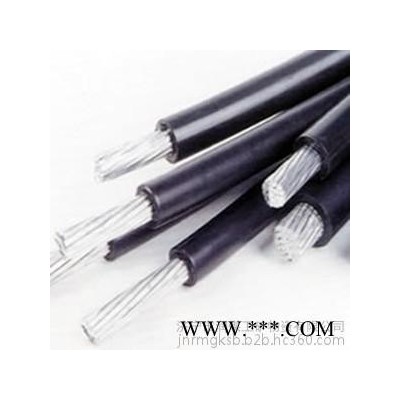

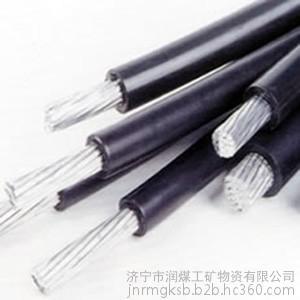

架空絕緣電纜
架空絕緣電纜
架空絕緣電纜主要應用于城市和林區電網改造中，該產品結構簡單，使用安全，具有優良的機械、物理性能和電氣性能。耐電痕、耐沿面放電、耐大氣性能優良。同時架空電纜用于市郊長距離送電時，電纜電感值很低，線路壓降小，不要增加升壓措施，有很高的經濟效益。
使用特性
1 電纜長期允許**高工作溫度
聚氯乙烯（PVC）、聚乙烯（PE）絕緣應不超過70℃；
交聯聚乙烯絕緣（XLPE）應不超過90℃。
2 短路時**持續時間不超過5s）導體**高溫度
聚氯乙烯（PVC）絕緣應不超過130℃；
聚乙烯（PE）絕緣應不超過150℃；
交聯聚乙烯絕緣（XLPE）應不超過250℃。
3 電纜允許的彎曲半徑
對于10kV電纜來說：單芯電纜的允許彎曲半徑為：20(D+d)；
對于1kV電纜：電纜外徑(D)小于25mm者，彎曲半徑應不小于4D；電纜外徑(D)大于或等于25mm者，彎曲半徑應不小于6D。
4 電纜的敷設溫度
電纜的敷設溫度應不小于-20℃。
電纜的型號規格及執行標準
型 號 | 電壓 等級 | 芯數 | 標稱截面（mm2） | 執行標準 |
JKV、JKLV、JKY、JKLY、JKYJ、JKLYJ、JKLHYJ、JKLHV、JKLGY、JKLGYJ | 1kV | 1 | 16 ～ 240 | GB/T12527-2008 |
JKYJ、JKTRYJ、JKLYJ、JKLHYJ、JKY、JKTRY、JKLY、JKLHY、JKLYJ/Q、JKLHYJ/Q、JKLY/Q、JKLHY/Q、JKLGY、JKLGYJ | 10kV | 1 | 10 ～ 300 | GB/T14049-2008 |
敷設和安裝
架空絕緣電纜應固定敷設，為避免電纜受到損害，敷設時應盡量采用較大的彎曲半徑和較小的拉力。電纜敷設的間距應盡可能的大一些，以避免影響電纜的載流量。
交聯聚乙烯絕緣電纜敷設后的直流電壓試驗會對電纜的使用壽命造成嚴重影響，建議盡可能采用交流試驗。
