產地	山東
動力類型	電動
控制形式	人工
驅動方式	電磁
柱數	單柱
適用行業	通用
自動化程度	全自動
作用對象材質	金屬
品牌	潤煤
型號	DYE-2000

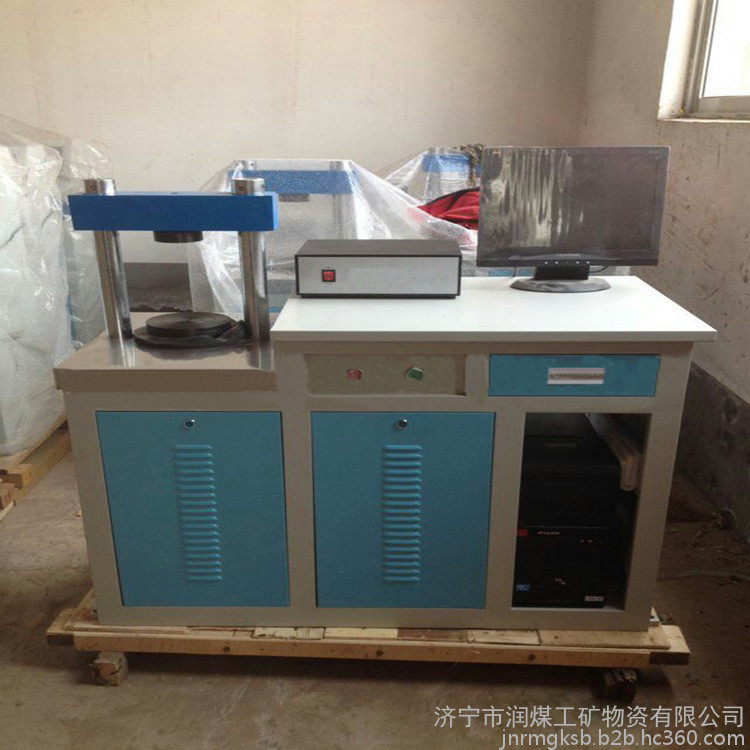

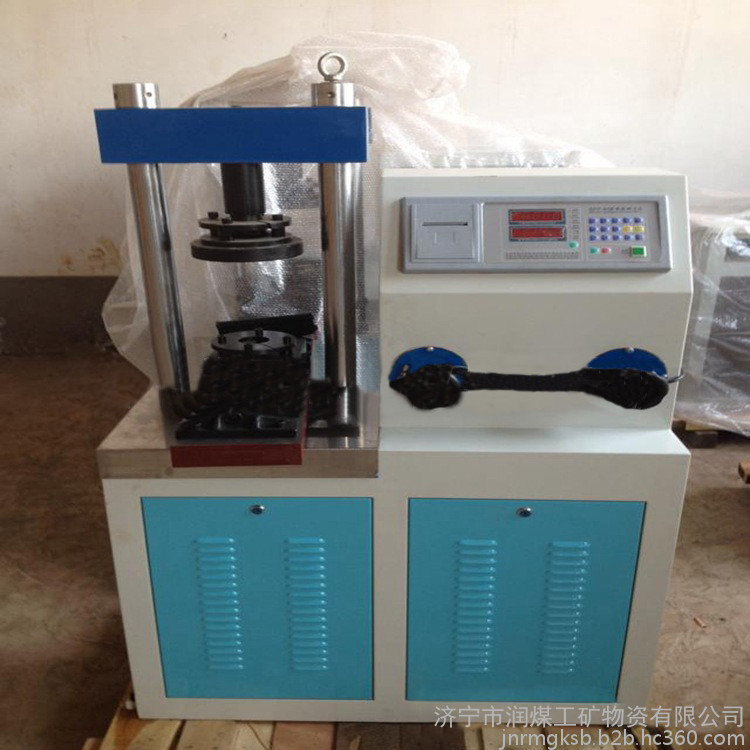

DYE-2000型全自動混凝土壓力試驗機  混凝土壓力機



一、供應DYE-2000型混凝土壓力機產品簡介：

DYE-2000型數顯混凝土壓力試驗機，是參照國內外同行，多年來總結結合試驗現場反饋信息，油路電路不斷改進，整體結構新一代產品，適合大負荷工作強度，廣泛應用于國內各地路橋等建材試驗室，深受用戶歡迎，產品符合GB/T50081-2002混凝土力學性能試驗方法標準，主要用于檢測混凝土、石材等建材產品及其它材料的抗壓強度的試驗，是建筑、建材、公路、橋梁及機場施工單位的必備設備。

DYE-2000型數顯混凝土壓力試驗機屬于現代高科技產品，采用液壓加荷、電子測力；具有數字顯示試驗力及加荷速度，試驗力保持等功能。本壓力機還可配置計算機，可進行數字采集、處理，也可直接將試驗結果打印和存儲，實現了現代化的高水準要求，不再為繁瑣的試驗工作而煩惱。售前售后服務電話：15128765018

二、供應DYE-2000型混凝土壓力機主要技術參數：

1、承載能力： 2000 kN

2、示值相對誤差：±1％

3、上下承壓板凈距：320mm

4、上下壓板尺寸：320×320mm

5、電機總功率：1.5kW

6、活塞行程：50mm

7、電源：380V    50Hz

8、外形尺寸（長×寬×高）：980×638×1425mm

9、凈重：750kg

三、DYE-2000型混凝土壓力機主要功能：

DYE-2000型數顯混凝土壓力試驗機實現了試驗過程自動控制，使本機更加人性化。自動鎖定破型峰值，能打印試驗結果，試驗過程中能隨時終止試驗。能自動保存試驗數據，掉電也可保存，共可以保存3000組數據（一組數據可為單塊數據或3個數據），并能對保存的數據進行查詢和打印。隨時終止試驗，試驗數據可靠，操作方便。

1、壓力顯示：五位數碼顯示壓力kN（千牛頓）。試驗過程中隨壓力實時顯示，試驗結束后破型峰值保持顯示。

2、加荷速度顯示：kN/s（千牛頓/秒）

3、加載過程中，根據GB/T50081-2002的規則，對不同試件應控制的加荷速率的范圍如下：

橫截面積為100×100mm2的抗壓試塊 ：

強度≥C30并＜C60時為5.0~8.0kN/s

強度≥C30時為8.0~10.0kN/s

橫截面積為150×150mm2的抗壓試塊 ：

強度≥C30并＜C60時為11.25~18.00kN/s

強度≥C60時為18.00~22.50kN/s

橫截面積為200×200mm2的抗壓試塊 ：強度＜C30時為12.0~20.0kN/s

強度≥C30并＜C60時為20.0~32.0kN/s

強度≥C60時為32.0~40.0kN/s

4、終止試驗：試驗過程中如果發現該次試驗有問題可以按“停止”鍵取消試驗，重新放入試件操作直至試件破裂。

5、打印內容：年、月、日、編號、峰值壓力、峰值壓強（可為單塊或3塊）、進行試驗判據和結果。

6、數據存儲：本壓力試驗機系統內存儲的數據斷電后仍然能夠保留，恢復通電后能調取原存數據打印報告，若使用通訊軟件還可以與微機通訊，將機內數據存檔備查或通過連網由管理中心集中存儲，以便質量監督微機化管理。

本壓力試驗機系統內存儲量是3000個測試單元，當你保存第3001個數據時，前面1500個數據被清除，第1501個數據保存在第1個，其余的數據依然有效。如果依然想保存前1500個數據，請在做第3001個數據試驗前，應將前面的1500個數據進行保存。若使用通訊軟件還可以與微機通訊，將機內數據存檔備查或通過連網由管理中心集中存儲，以便質量監督微機化管理。本系統數據表采用Microsoft  Access軟件，適用于遠程的SQL server數據庫進行數據的上傳。通訊軟件的使用詳見隨機附帶的通訊協議光盤里的使用說明。

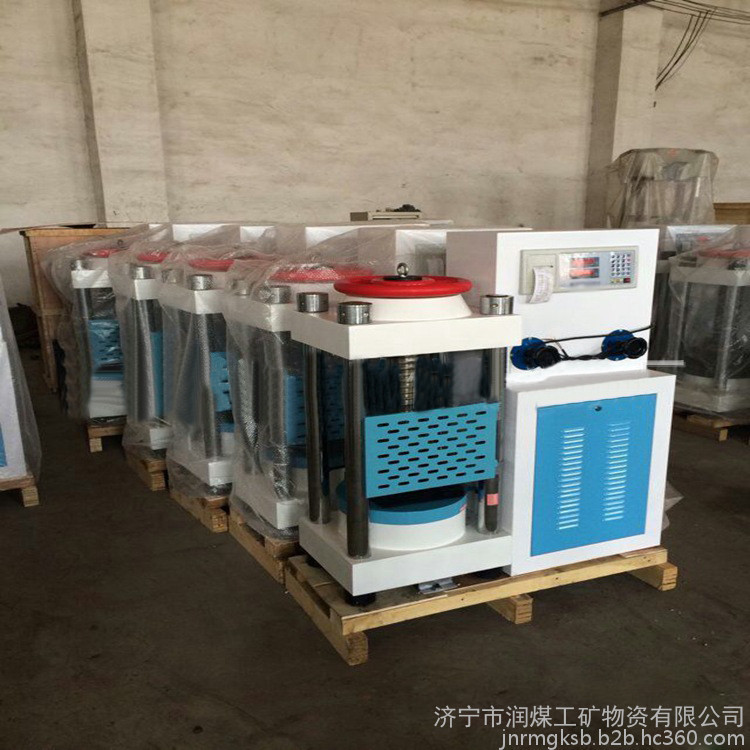

四、DYE-2000型混凝土數顯壓力試驗機結構及主要功能：

（一）結構組成：

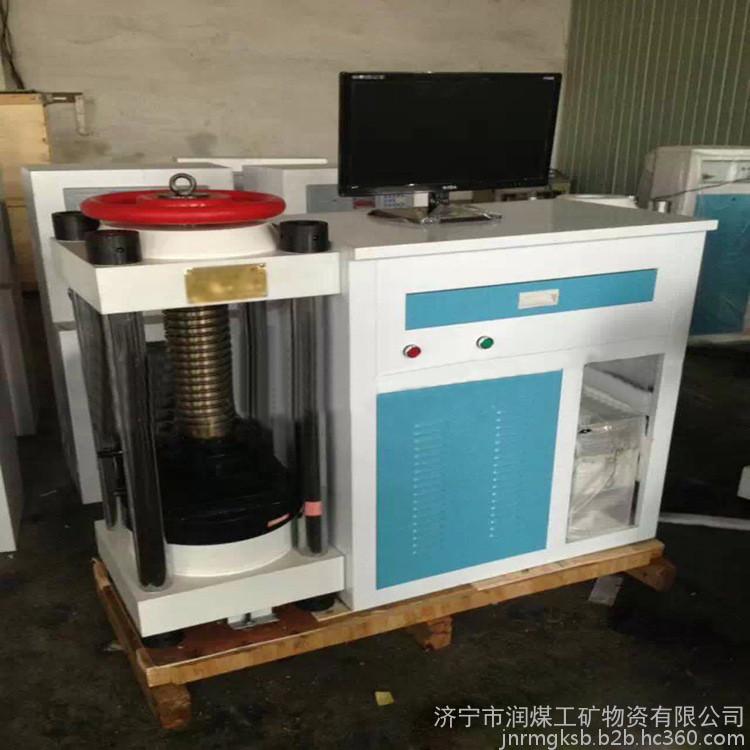

本機主要由以下三個部分組成（圖一）：

1、機架部分：

壓力機機架由上梁及下梁通過四根立柱連結成一個整體。上梁上面裝有電動升降機構，以此使絲桿產生上升或下降運動，用以調節上、下壓力板之間的距離。下壓力板表面刻有定位線框便于試件放置于中心位置。

壓力機的油缸與活塞間采用組合密封，在油缸的內壁上部嵌有復合密封和橡膠密封圈，活塞與油缸之間微量溢油是允許的，油缸壁上專門設有溢油通道，這種結構可以使油缸與活塞的摩擦減少到***低限度，從而保證了試驗機的精度。

2、液壓控制系統：

壓力機系統包括電機及高壓油泵、送油閥、回油閥、油箱等。油泵及電動機通過聯軸器相連，座于油箱上，高壓油直接進入送油閥。當送油閥關閉時，油直接流回油箱，當送油閥打開，回油閥關閉時，高壓油進入油缸，并傳至傳感器，傳感器將信號傳至測力儀。

3、測力系統：

壓力機的測力系統由液壓傳感器、信號放大轉換器、數據處理、打印機及控制操作面板、傳動加載機構等組成。

前面板布置圖：

五、DYE-2000型混凝土數顯壓力試驗機使用注意事項：

1、用前電源電壓必須準確無誤

2、傳感器與主機連接的電纜不得有中間接頭，如果電纜線破損請立即更換，并且接線準確無誤

3、在使用時必須按壓力機的使用說明書規定程序操作

4、壓力機在經過長時間工作后密封圈可能會失效而導致油缸嚴重滲油，此時應遵循以下方法更換密封圈：

（1）移出下壓力板

（2）用2只M16吊環螺釘?shù)醭龌钊蟛鸪鲇透變?nèi)壁密封圈環

（3）裝換上新的密封圈、環，并小心放入活塞，裝上下壓力板，在不使用時始終保持其外表光滑、潔凈，不得碰傷，刮毛和堆積雜質。

5、壓力機外殼必須安全接地，壓力機機架后側有接地螺釘

6、標定由相關計量部門進行檢測，用戶不得隨意操作

7、壓力機不能與一個大功率電器設備共用一個電源插座

8、壓力機應置于干凈處，防止灰塵侵入，并在溫度為10~35℃，濕度≤80％的工作環境中使用

9、試驗結束，傳感器應處于脫離載荷狀態， 以保護傳感器。 試驗中執行打印時，若是打印紙用完，換上新的打印紙（44mmxφ40mm），按開關SEL鍵，再按LF鍵，打印機會自動進紙。

10、未經廠家指導，請不要私自拆卸儀器，否則一切后果廠家不予以承擔。

六、DYE-2000型混凝土數顯壓力試驗機的安裝與調試：

1、壓力機安裝：

信達試驗機安在清潔、干燥、溫度均勻，周圍進入無震動，無腐蝕性氣體影響的房子里。安裝地基（見圖二）應牢固可靠，地腳螺釘應對準底座。

機器調至水平安裝后，應用干凈和浸過煤油的棉紗，擦凈機器上加工表面所涂的防銹劑，然后表面擦干凈并涂薄薄一層機械油。

2、壓力機調試：

本調試內容僅包括操作前的準備工作，其它內容詳見注意事項一節。

（1）注油

打開壓力機的后門，掀開油箱蓋向油箱中注入適量機械油至油標位置。由于氣溫變化，所用油略有不同，現將用油規格說明如下：

當環境溫度為15±5℃時，采用GB443—84N68機械油。

當環境溫度為25±5℃時，采用GB443—84N100機械油。

（2）電氣聯接

把壓力機的電源插頭插在相應插座上。電源為380V 50Hz。

（3）啟動油泵排氣

將回油閥打開，送油閥打開。旋轉電源開關（在控制箱的后面），接通機器電源，2秒鐘后顯示測試畫面。按下“啟動”鍵，啟動電機，油泵開始工作，持續工作約一分鐘后關閉回油閥，此時可發現下壓板緩慢上升，在下壓板上升一段距離后，關閉送油閥并打開回油閥，此時下壓板處于回落狀態。重復以上步驟3~4次可完全排除系統內氣體。如仍無法排除，可按以下方法排氣：停機后打開前門，用隨機帶的扳手，擰下油泵前端面上的大螺母，再開機放油，至流出的油平穩后，關機，旋上螺母。

七、DYE-2000型混凝土數顯壓力試驗機的操作使用說明：

1、通電：

旋轉電源開關，接通電源，2秒鐘后顯示測試畫面（如圖1），信達機器于關閉狀態

2、系統設置：

按“菜單”鍵，儀表即進入選擇菜單狀態（如圖2）。在設置狀態下再按“返回”鍵就退出。用“↑↓”鍵對光標上下移動，進行功能選擇。

如圖2，此時光標在1處，如按“確認”鍵，則進入系統壓力測試菜單，具體操作見第六節標定與檢測。

      用“↑↓”鍵對光標上下移動進行選擇，如選擇2，則進入系統設置菜單（如圖3）。

圖3

（1）“時間”處分別為日期年，月，日，時，分，秒的輸入。日期月的輸入，范圍（1～12）。日期日的輸入，范圍（1～31）。日期時的輸入，范圍（0～23）。日期分的輸入，范圍（0～59）。一般來說時間無需調正，工作較長時間后，如時間出現偏差，可按照上述方法調正。如不需進行時間設置就不許輸入任何值，每次按“確認”鍵即可。

（2）“序號”處為試驗編號的輸入，范圍（0～9999）。

一般做完該次試驗的數據后，編號自動加1，可以進行下一組試件的試驗。如果“組號”不是連續的，可以輸入相應的組號，再開始試驗。

（3） “組數”處為試驗組塊的輸入，范圍（1或3）。

如需做單塊試驗，則選擇1，需做3塊一組的試驗選擇3。如選擇3，但沒有做滿3塊而必須打印，則按直接“確認”鍵進入數據畫面，按“打印”鍵進行打印。

（4）“截面積號”為選擇試塊的模式，范圍（1、2、3或4）。

選擇1：模式（1）用于橫截面積100×100mm2的抗壓試塊

選擇2：模式（2）用于橫截面積150×150mm2的抗壓試塊

選擇3：模式（3）用于橫截面積200×200mm2的抗壓試塊

選擇4：模式（4）用于用戶任意設定截面（mm2）的抗壓試塊

（5）“自定義”為自定義試塊的模式，截面范圍（1～65535mm2）。

如在上一步中選擇了1～3則輸入截面積無效，只有選擇了4才進入此模式。自由輸入自定義截面。

（6）“齡期”為試塊齡期的輸入，范圍（0~99天）

* 設定參數：用“↑”鍵對光標位的數值進行改變，用“←→”鍵對閃爍位進行左右移動，用“↓”鍵對閃爍位進行上下移動。

* 設定參數應依順序設定，按“確認”鍵將按順序設置，一直回到原始狀態，設定值才設置完畢，如要取消，則按“返回”鍵退出。

3、清零：

按一次“清零”鍵，顯示器顯示0.0，如不顯示0.0，再按一次“清零”鍵，直至顯示器顯示0.0。

4、系統換檔：

   本壓力機的系統有兩檔可供選擇,1500kN和3000kN。在試驗前應選定合適的檔位。

5、數據查詢：

因本壓力機的系統存儲量為3000個單元，所以在調取原存數據打印時只能按日期和編號調用已存的數據。查詢數據的操作如下（如圖4）：

（1）按“查詢”菜單后，顯示“0000000000”表示輸入要查詢數據的年月日和編號。例如“0302180001”為2003年2月18日第0001號數據。

（2）再按“確認”鍵，系統進行數據庫處理，如找到和查詢條件一樣的數據就顯示出來，如果沒找到，就顯示數據庫中第一條數據。

（3）可以用數字鍵“↑↓”對數據庫的數據進行向前查詢和向后查詢。

（4）在查詢狀態下，按“打印”鍵可打印數據庫的數據。

八、供應DYE-2000型混凝土壓力機的試驗步驟：

1、接通電源，打開電源開關（在控制箱的后面）。

2、選定合適的檔位。

3、按“菜單”鍵進行系統設置，按“確認”鍵保存設置。系統默認設置如圖3，如不需調整，直接進行下一步操作。

4、按“清零”鍵清零。

5、 放入試件，對中心。

6、 點動絲桿上升或下降按鈕，使上壓力板離試件約5mm，嚴禁上壓力板接觸試塊。

7、 按“啟動”鍵，啟動電機。（紅色信號燈亮，如不亮則不會顯示速率，試驗數據無法保存及打印）。

8、關閉回油閥，緩慢打開送油閥，按要求的速率控制送油閥加載，直至試件破裂，顯示值為峰值顯示。

9、打開回油閥，關閉送油閥。

10、清除試件碎塊。

11、放入第二塊試件，再按“啟動”鍵，重復步驟8～10。

12、放入第三塊試件，再按“啟動”鍵，重復步驟8～10。

13、打開回油閥卸荷。

14、按“確認”鍵，進入數據畫面，可以顯示出該次試驗的數據（峰值）。

15、按“打印”鍵打印出該編號內的全部檢測數據內容。（不需打印直接按“返回”鍵退出。）

16、按“返回”鍵返回測試畫面，進行下一組試驗。

17、試驗結束，在測試狀態下按“停止”鍵，停止電機。

18、關閉電源。

 注意：當活塞超出行程（約100mm），接近開關起保護作用，壓力機停止工作，這時應打開回油閥手柄，使活塞下降一段距離，然后重新進行試驗。

九、供應DYE-2000型混凝土壓力機的標定與檢測：

按計量法規定，壓力試驗機一年檢定一次，且由當?shù)赜嫏z局指定的法定計量部門進行。本壓力試驗機在使
