| 材質 | 隔爆外殼 |
|---|---|
| 產地 | 山東 |
| 產品認證 | CCC |
| 額定電流 | 10A |
| 額定電壓 | 220V |
| 工作環境 | －25℃～50℃ |
| 規格 | 100*386 |
| 類型 | 礦用高壓接線盒 |
| 適用范圍 | 煤礦用隔爆型高壓電纜接線盒 |
| 外殼材質 | 隔爆外殼 |
| 重量 | 15 |
| 殼體防護等級 | IP65 |
| 品牌 | 潤煤 |
| 型號 | BHG1-400/6-2G |
| 加工定制 | 是 |
| 短路關合電流 | 1KA |

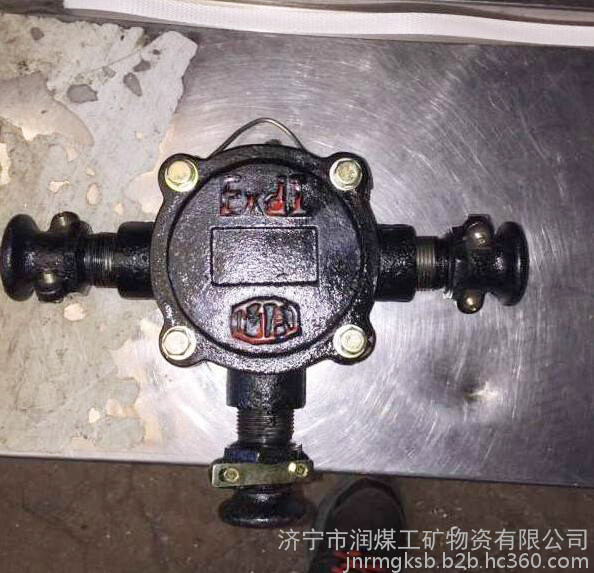

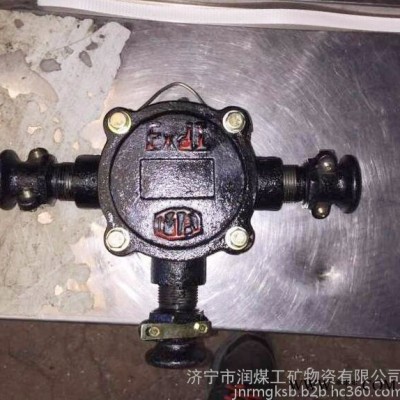

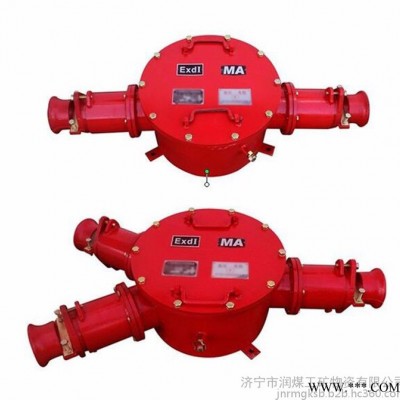

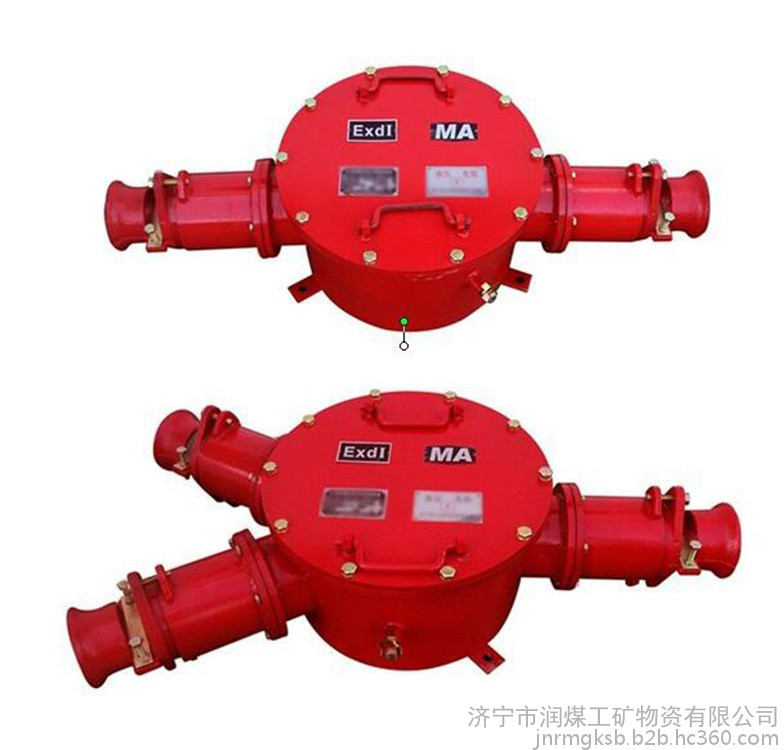

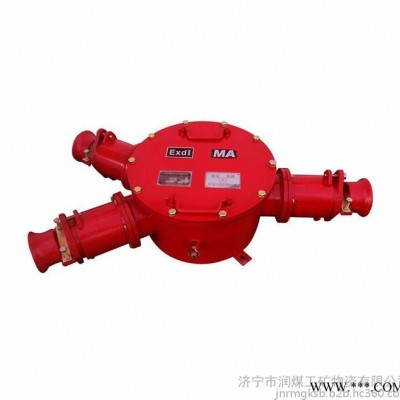

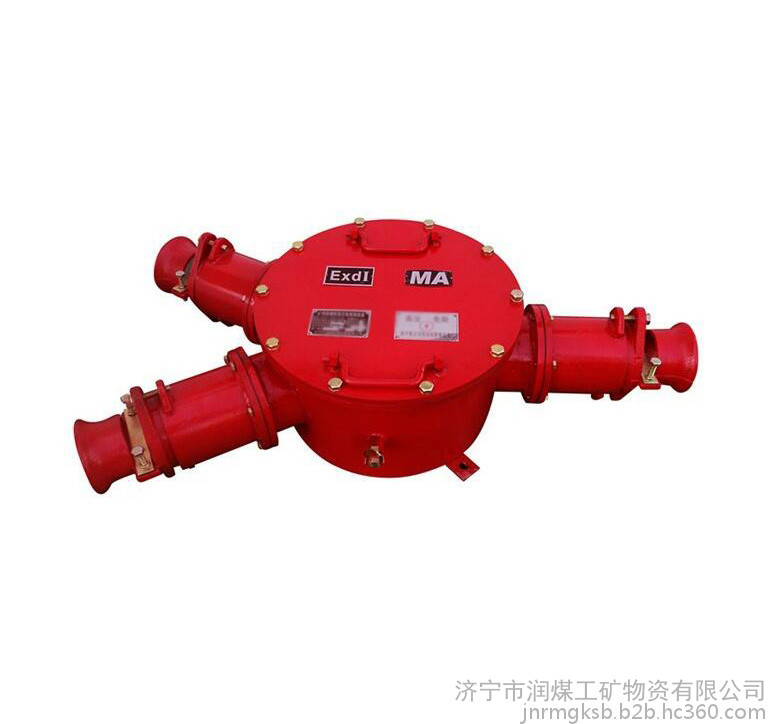

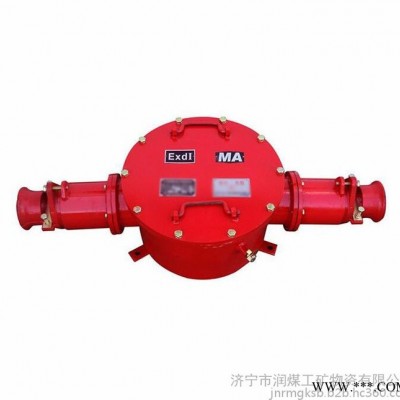

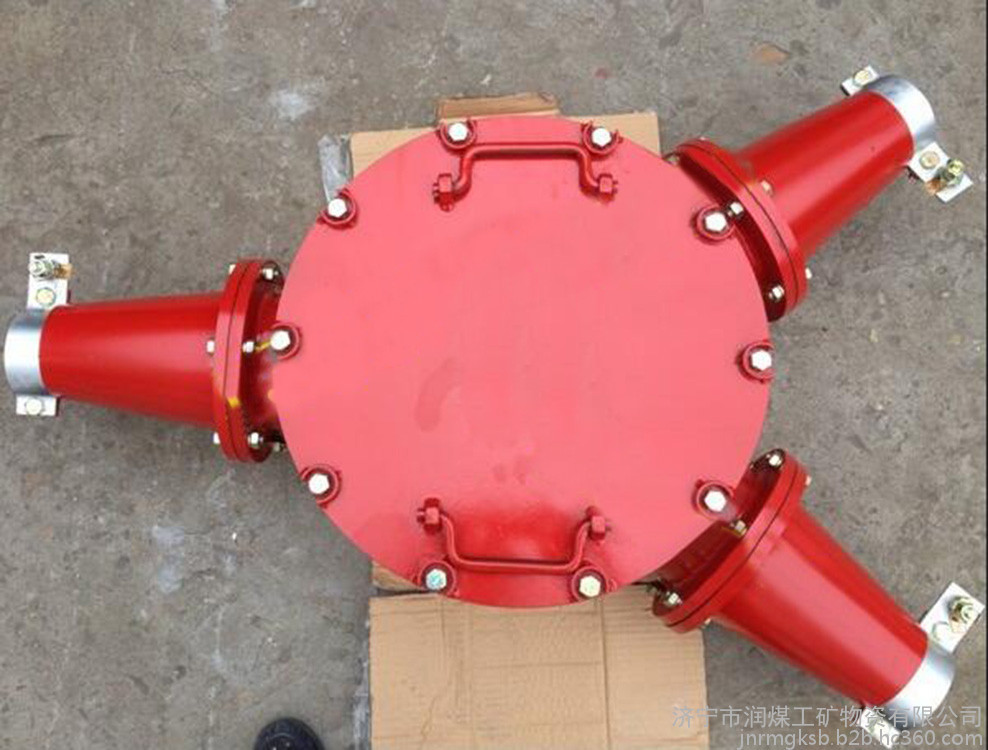

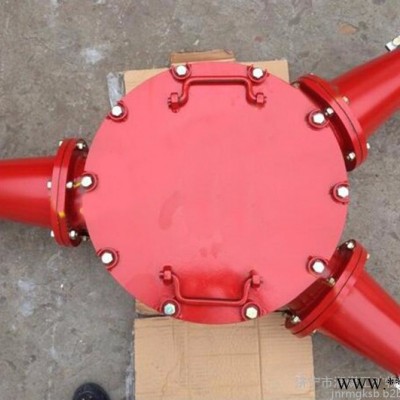

煤礦用隔爆型高壓電纜接線盒 BHG1-400/6-2G 礦用高壓接線盒
一、產品特點：
1、接線盒主要由隔爆外殼（殼體、蓋）、絕緣接線座、電纜引入裝置及內外接地等組成；
2、殼體和蓋以平面隔爆面通過螺栓等緊固件連接；
3、接線座采用高純陶土壓制、燒結、上釉而成，具有優良的電氣絕緣性能。
二、結構簡介接線盒的隔爆外殼為鋼板結構，蓋采用螺栓壓接形式，兩側為電源引線端，并設有控制線引入裝置。殼體內設有三個主接線端子，接線柱上壓板將電纜頭壓接。基座為高壓電瓷，并設有一個輔助接線端子。
三、適用范圍：
BHG1-200、315、400/10 系列礦用隔爆型高壓電纜接線盒(以下簡稱接線盒)適用于含有爆炸性氣體（甲烷）、煤塵混合物的煤礦井下，在交流50Hz、電壓至10kV的供電網絡中，供信號、照明、動力設備中作電纜連接和分支之用。
四、技術參數：
| 型號 | 額定電流(A) | 額定電壓(KV) | 引入電纜最大外徑(MM) | 通數(個) |
| BHG1-400/10-2G(3G) | 400 | 10 | Φ68～78 | 2(3) |
| BHG1-400/6-2G(3G) | 400 | 6 | Φ68～78 | 2(3) |
| BHG1-400/3.3-2G(3G) | 400 | 3.3 | Φ68～78 | 2(3) |
| BHG1-200/10-2G(3G) | 200 | 10 | Φ68～78 | 2(3) |
| BHG1-200/6-2G(3G) | 200 | 6 | Φ68～78 | 2(3) |
| BHG1-200/3.3-2G(3G) | 200 | 3.3 | Φ68～78 | 2(3) |
| BHG1-315/10-2G(3G) | 315 | 10 | Φ68～78 | 2(3) |
| BHG1-315/6-2G(3G) | 315 | 6 | Φ68～78 | 2(3) |
| BHG1-315/3.3-2G(3G) | 315 | 3.3 | Φ68～78 |
|
