| 型號 | 母線機kg |
|---|---|
| 折彎力 | 300-500kN |
| 產地 | 山東 |
| 加工定制 | 是 |
| 品牌 | 瑞利 |

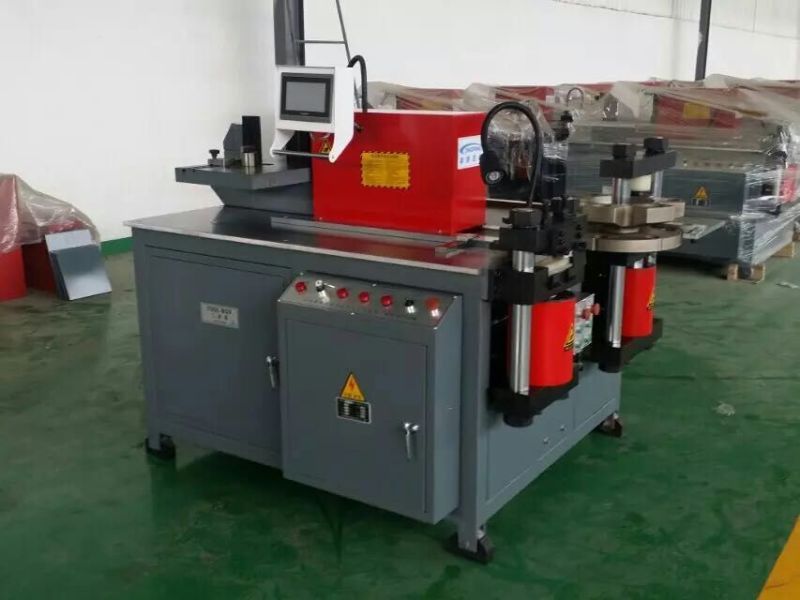

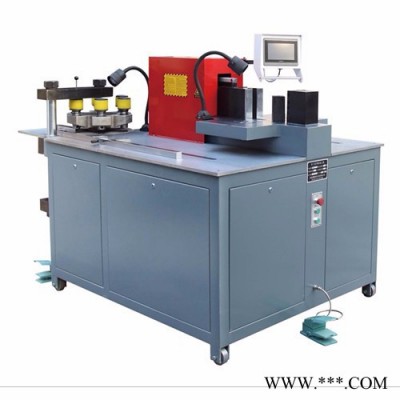

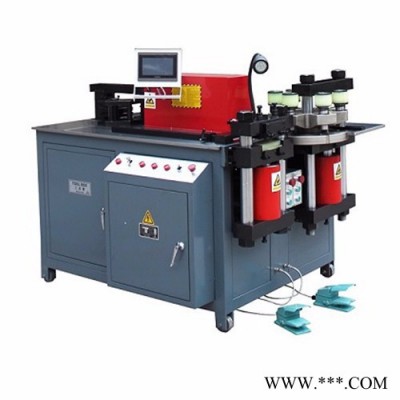

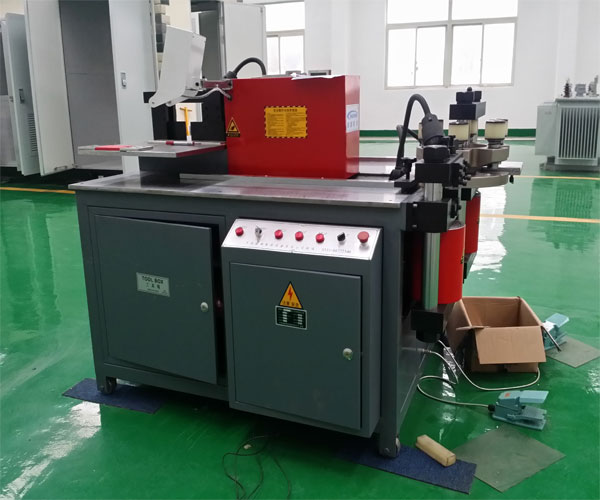

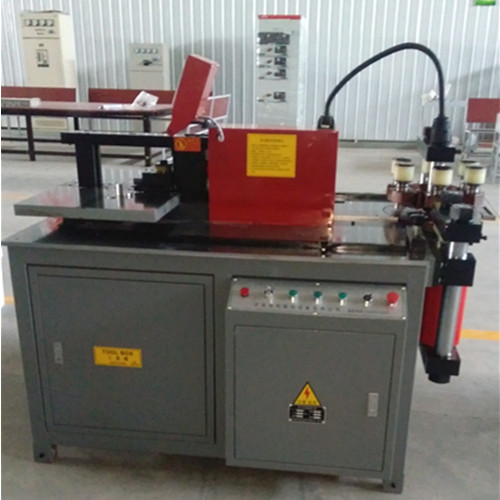

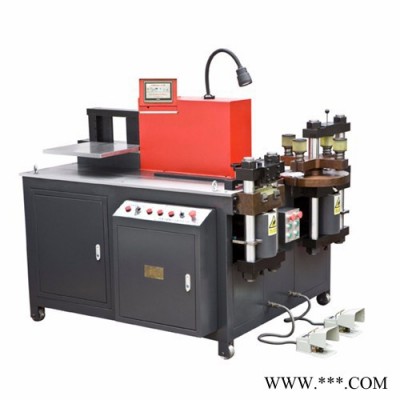

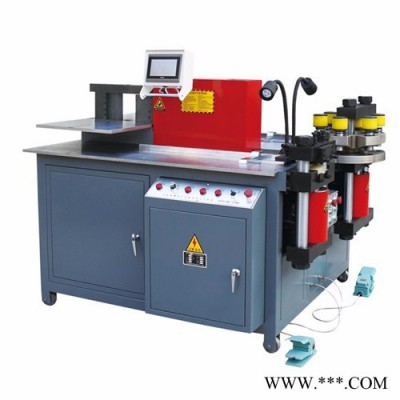

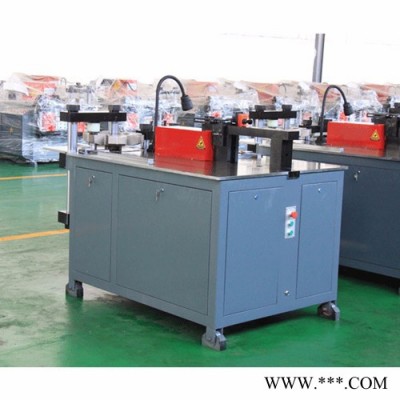

多工位母線加工機
一、 功能介紹：
機器上裝有沖孔、剪切、折彎三個加工單元，可同時進行母線的沖孔、剪切、折彎加 工。
使用本機比傳統的母線加工設備生產效率明顯提高，同時也明顯地改善了使用的方便性。
每個加工單元的工作行程均可方便地調節，因此可以減少加工時間，提高工作效率。
沖孔、剪切加工單元，采用立式加工方式，操作靈活方便，采用平刃剪切，剪切加工 件平整。
折彎單元采用水平安裝，通過更換模具可完成垂直折彎、水平折彎的加工。
機器上裝有腳輪，可以很容易地移動到所需地方。
通過更換模具還可實現多種加工功能，如壓花、壓平、扭麻花等。
機器有手動按鈕和腳踏開關兩種操作方式，操作簡單，一般熟練工人可以很容易地使 用操作。
機器為3泵3電機，折彎為雙工作臺真正意實現3工位同工作.
本機主要優勢特點：
一、剪切采用雙立柱結構，強度高、穩定性可靠，剪刀采用雙刀錯剪切口平整，無剪切廢料.

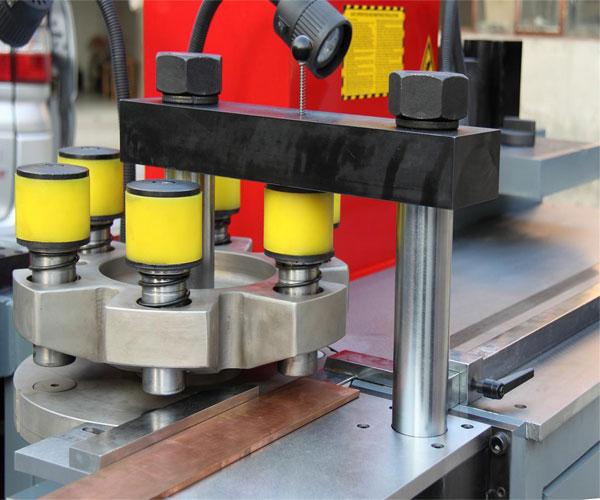

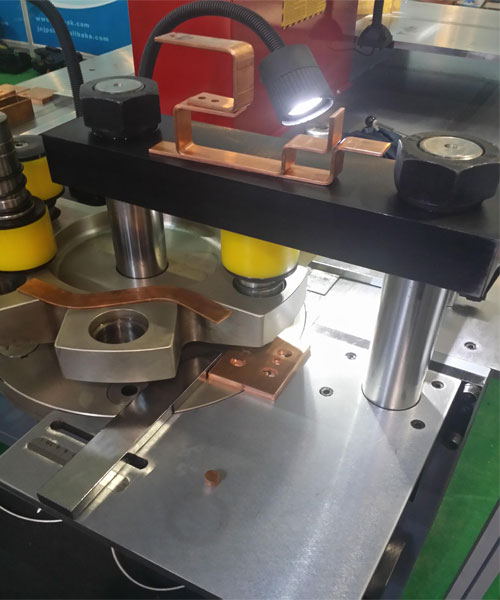

二、沖孔單元采用六工位轉塔式結構上下轉盤一體鑄造加工，模具對中性好使用壽命長，并裝有獨特的機械雙向定位裝置（如圖）批量加工無需劃線，提高效率。定位方式有定位針定位、光點定位、靠尺定位3種。
數控描述:
1、折彎單元設有自動原定清零功能，開機自動恢復原點。
2、折彎角度數控，進口PLC程序控制，直接輸入角度，無需人工干預系統自動計算所需行程。
3、設有角度回彈補償功能，可根據材質的不同調整回彈補償值，精度±0.5度，重復±0.3度。
4、機器設有智能啟停功能，一鍵啟動，無人操作機器時自動停機功能開啟，安全節能，停機時間可調。
5、機器具有電氣故障報警功能，根據報警提示排除故障方便快捷。
6、支持Z型彎（平行彎）尺寸設定（如圖），尺寸直接生成折彎程序。自動計算斜邊長度、自動計算折彎角度。
數控母線加工機參數
| 設備型號 | RLMX-403SK | RLMX-603SK | RLMX-803SK |
| 公稱壓力 | 400KN | 600KN | 800KN |
| 沖孔直徑 | 5.2--22 | 5.2--25 | 5.2--28 |
| 沖孔最大厚度 | 15mm | 20mm | 25mm |
| 沖孔最大寬度 | 150mm | 250mm | 300mm |
| 剪切最大厚度 | 15mm | 20mm | 25mm |
| 剪切最大寬度 | 150mm | 250mm | 300mm |
| 折彎最大厚度 | 15mm | 20mm | 25mm |
| 最大寬度 | 150mm | 250mm | 300mm |
| 外形尺寸 | 1600*1400*1200 | 1850*1650*1300 | 2100*1800*1400 |
| 重量 | 1.3t | 1.8t | 2.3t |
| 最大折立彎 | 120*12mm | ||
1、電機： 江蘇力佳
2、油泵： 臺灣新鴻
3、電磁閥、溢流閥： 臺灣新鴻
4、繼電器： 施耐德
5、接觸器： 施耐德
6、數控系統： 日本松下
標準模具配置：
1、沖孔模具型號：φ7、φ9、φ11、φ13、φ17、13*18 、11*15 17*21
2、剪刀： 一副
3、平彎模具： 二套 （r3、r5）
4、立彎模具： 一套
5、壓花模具： 一套
濟南瑞利數控設備有限公司，是一家由在數控技術、板金加工、開關電力行業工作多年的技術人員組成的技術性公司，本公司技術員具有豐富的鍛壓機械行業上的開發經驗。
本公司自成立以來主要生產產品，轉塔式多工位母線加工機和數控母線加工機、母線校平機、全自動數控母線加工中心、便攜式母線加工機、組合式母線加工機、數控板金加工設備。變壓器設備，波紋片成型機、波紋片自動焊接機、縱剪線等一系列數控產品遠銷國內外，并以過硬的產品質量得到廣大用戶的一致好評，本公司愿以優質、高效、可靠產品為廣大用戶提供滿意服務。
