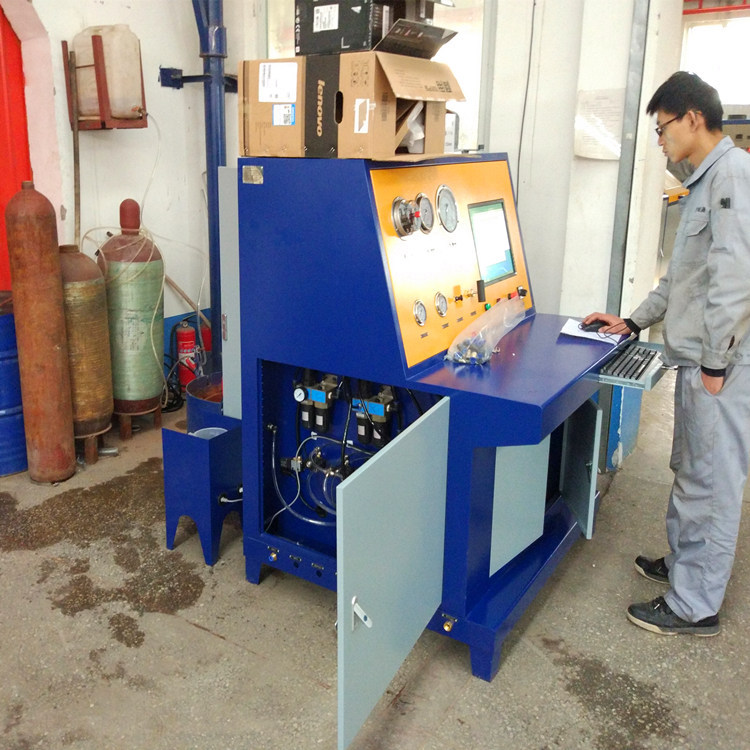

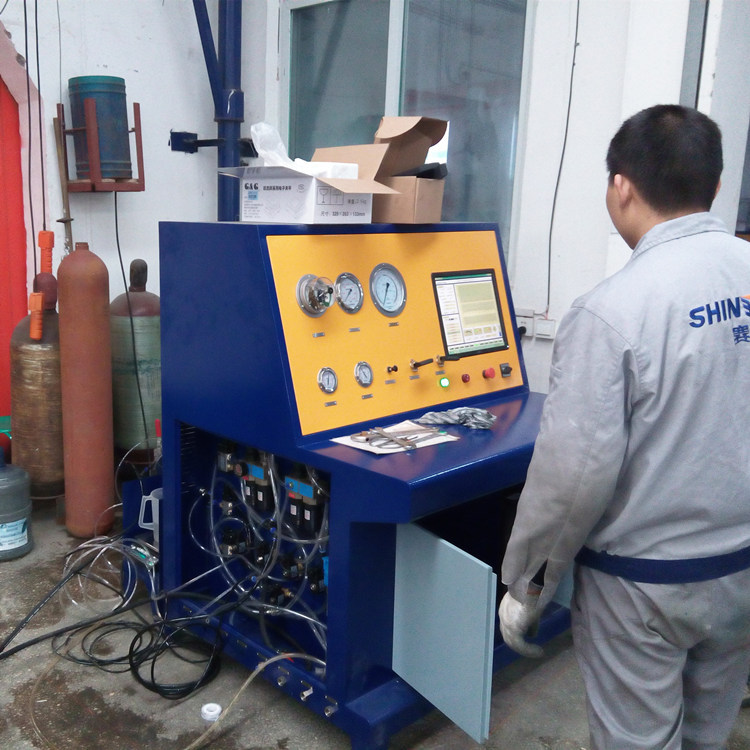

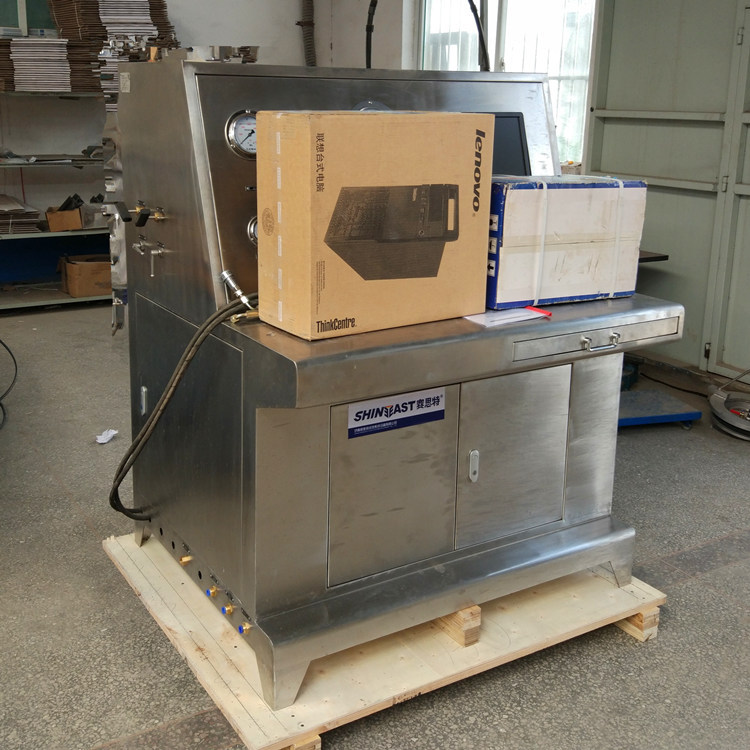

賽思特外側法水壓試驗臺是按照對天然氣氣瓶測試標準，結合實際工況條件進行設計、制造、試驗的試驗臺，用于對天然氣氣瓶水壓試驗，考核其極限氣瓶在壓力下的殘變與形變形式，采用計算機控制并記錄、采集、打印試驗數據。

一、典型應用

各種天然氣氣瓶、液化氣瓶、氣體運輸瓶、纏繞瓶、鋼瓶、呼吸瓶等高壓容器。

二、型號說明

        SY-W2-4MP

      說明：  SY----外測法水壓試驗設備

               W2----雙水套

              4MP----40MPa（另有0-100mpa可供選擇）

三、技術參數

序號

項目要求

性能指標

備注

1．

被試對象

CNG纏繞氣瓶、鋼瓶等

非標瓶需說明

2．

相關標準

GB/T9251-2011    氣瓶水壓實驗方法

3．

功能

外測法水壓試驗

4．

試驗介質

水

5．

測試范圍

氣瓶外徑：219 - 426mm

氣瓶長度：600 - 2000mm

此為標準水套測試范圍，特大氣瓶水套定做

6．

測試壓力

液體40MPa

（壓力可選）

根據需要可以設定任意壓力檔

7．

壓力精度

±0.5%fs

8．

介質溫度

常溫

9．

試驗工位

1工位

2水套

10．

驅動空氣：

≤8bar

11．

電源電壓：

交流220V、380V

12．

控制方式

自動控制：PC機直接數字調節控制試驗臺

普通氣瓶直接檢測，大型氣瓶測試時軟件窗口有切換菜單選擇，切換后設備自動啟用配套專用電子稱和電動增壓泵進行試驗。

采用美國NI軟件，具有動態顯示和自動記錄保存試驗溫度、時間、壓力、殘余變形量等功能，方便查詢和打印輸出。

13．

試壓泵

GD80WL

加壓部分全部為不銹鋼材質

密封件為進口

設備配置兩臺氣動試壓泵，一用一備

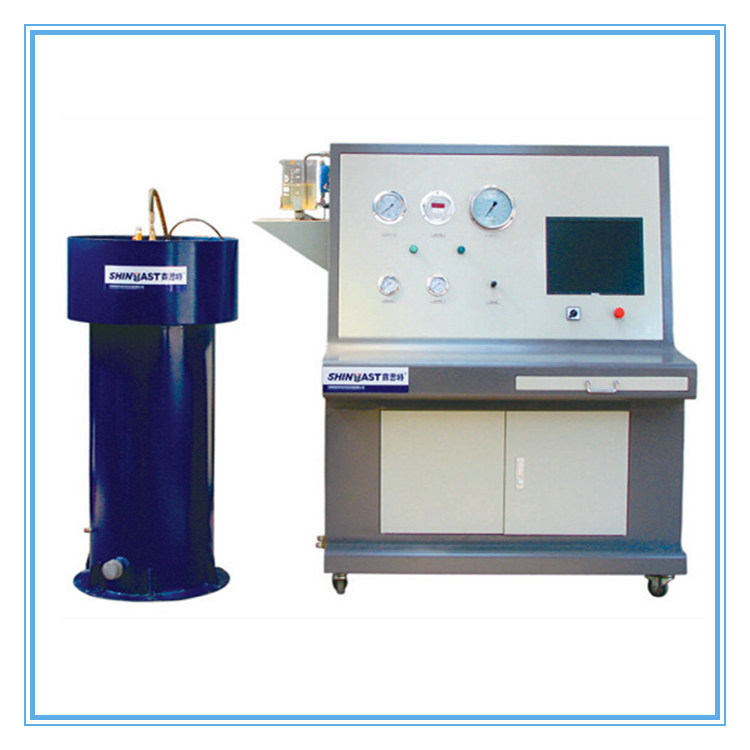

四、系統組成

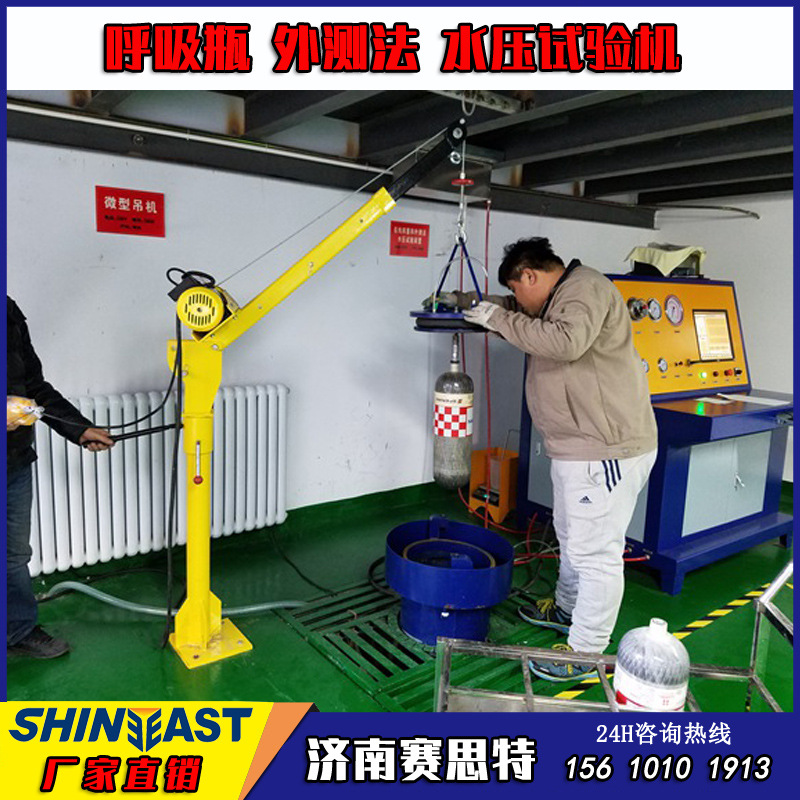

整個設備由四大部分組成，稱重設備、工控機控制及動力源箱體與測試水套部分。氣瓶送至稱重區，吊稱稱空瓶重，數據傳輸至計算機。由工控機設定試驗參數，傳感器檢測系統壓力、重量，經過數據采集卡進入工控機，工控機操作控制整個測試過程，水套補水一排氣，量杯管路補水排氣一打壓一保壓一卸壓一存儲。

五、  功能：

1、外測法試驗可對氣瓶進行水壓試驗的同時可以從氣瓶外側測量其容積殘余變形率。

2、增壓試驗過程：

注水-增壓-增壓到20MPa保壓60s--增壓--增壓到30mpa保壓60s--自動泄壓--實驗結束

增壓壓力和保壓時間按要求設置默認參數或輸入設定，以適應不同型號和要求的氣瓶測試。

l 氣瓶外測采用氣動液體方式增壓，接液部分采用不銹鋼材質；

l 多種不同型號的水套，滿足多種測試規格的要求；

l 軟件采用labview軟件，記錄相應的試驗壓力、膨脹量；

l 整個壓力試驗，工控機采集到了試驗水位、水位、壓力以及結束水位，通過上位機的計算**可以得到氣瓶的全變形值、殘余變形值和殘余變形；

l 計算機采集各個傳感器數據，傳感器能顯示出重量、壓力和膨脹量；

2、實現工控機控制功能，工控機設定好參數，試驗開始，增壓泵自動啟動給氣瓶增壓，增壓至設定壓力，增壓泵自動停止工作，壓力及全變形量值在主機中自動生成并顯示，保壓至標準設定時間，高壓卸壓閥自動卸壓（卸荷前可設定多梯次增壓保壓試驗，標準設置為：），自動顯示殘余變形量，自動計算殘余變形率并顯示、自動保存存貯試驗結果、并可任意打印試驗報表；打印內容包括實驗項目、工作壓力，測試時間，氣瓶出廠編號、型號、測試編號和檢驗員等

3、系統自動保存水壓試驗時間段中所有壓力、變形量數據以及變形一時間曲線、壓力一時間曲線、變形一壓力曲線。所有試驗中的歷史數據均可回查。

      試驗裝置設計工作壓力為40Mpa，實際試驗壓力控制精度不低于10 Psi、實際水位測量精度不低于0. 4設備主要測試其氣瓶在耐壓下的殘變與形變。
