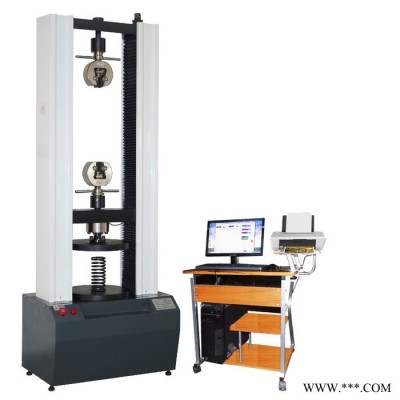

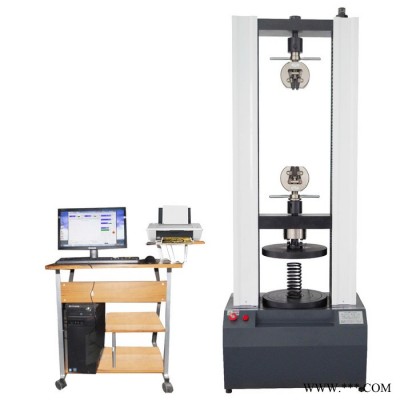

| 最大負荷 | 10（kN） |
|---|---|
| 類型 | 電子萬能試驗機 |
| 測量范圍 | 0-10（kN） |
| 調速范圍 | 0.1～500（mm/min） |
| 精度 | ±1% |
| 品牌 | 恒旭 |
| 型號 | HDW-10 |
| 加工定制 | 是 |
| 拉伸空間 | 800（mm） |
3.1設備參數及配置
| 技 術 參 數 | 配 置 |
| 1、 最大試驗力：10KN ； 2、 量 程:0N-10KN； 3、 試驗力準確度；優于±1% 4、 位移分辨率：0.001mm； 5、 位移測量準確度：優于±1%； 6、 拉伸行程：800mm 7、 壓縮行程：800mm 8、 試驗行程：800mm 9、 位移速度控制范圍： 0.1～500mm/min 10、位移速度控制精度：優于±1%； 11、試驗機級別：優于1級 12、試驗過程及測量、顯示、分析、控制等均 由微機完成 13、可滿足應力、應變、位移等控制方式 14、試樣破壞后，移動橫梁自動停止移動（或 自動返回初始位置） 15、具有程控和機械兩級限位保護 16、當負荷超過額定值3～5%時，自動停機 17、試驗機尺寸：730*360*1750 mm 18、外觀：符合GB/T2611要求 19、成套性：符合標準要求 20、保護功能：試驗機有過載、限位保護功能 21、供電電源：220V，50Hz，1500W 22、 重量：260KG | 10kN高強度主機一臺（門式框架結構,整機全噴塑處理） 高精度光電編碼器一只 高精度交流伺服調速系統及交流伺服調速電機各一套 臺灣ABBA高精密滾珠絲杠副兩套 高精度圓弧同步減速系統一套 10KN高精度輪輻傳感器一支 試驗機專用拉伸、壓縮、彎曲輔具各一套 聯想品牌計算機一臺 HP彩色噴墨打印機一臺 試驗機專用試驗測控卡一套 WINDOWS98/2000/XP/2007操作環境下的MaxTest試驗機專用軟件一套，多語言打印彩色技術圖像資料，自動運算，單人獨立輕松完成。 |

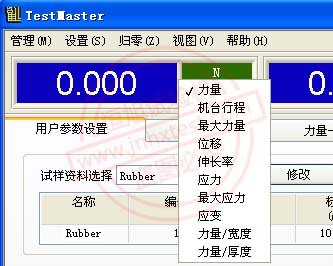

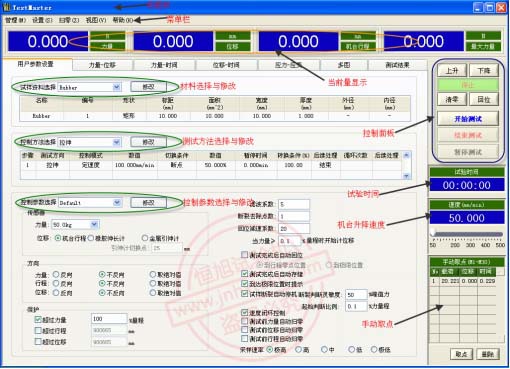

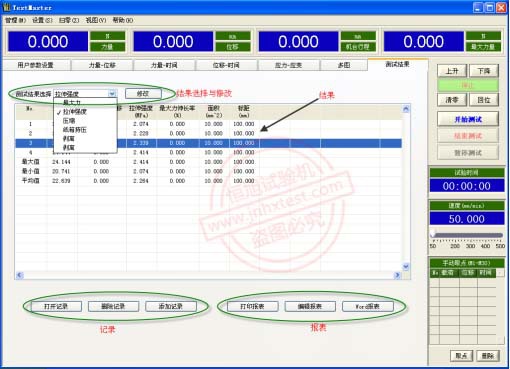

| 3.2主要用途： 該系列拉力試驗機適用于橡膠、塑料、紡織物、防水材料、電線、電纜、網繩、金屬絲、金屬棒、 金屬板、五金、橡塑膠、鞋類、皮革、服裝、紡織、絕緣體、端子等各種金屬、非金屬及復合材料的力 學性能指標的測試，如拉伸，撕裂，剝離，抗壓，彎曲，抗剪切，三點抗折等各項物性測試性能。本機 具有試驗力數字顯示，試驗速度連續可調,試樣拉斷自動停機，峰值保持等功能，試驗結果完全符合相關標準的要求。 3.3功能與特點： HDW系列微機控制萬能試驗機的設計融匯了先進試驗設備的控制技術及外形設計，本機外形美觀、操 作方便、無污染、噪音低，性能穩定可靠，具有比較寬的調速范圍。該機采用交流分頻步進調速電機及 交流數字伺服調速系統作為驅動裝置，經圓弧同步帶及圓弧同步帶輪減速系統減速后帶動精密滾珠絲杠 副加載，完成試樣的多種力學性能試驗。 3.3.1、設備特點 3.3.1.1、采用高精度、全數字調速系統及精密減速系統，驅動精密絲杠副進行試驗，實現試驗速 度的大范圍調節，試驗過程噪音低、運行平穩。 3.3.1.2、可選用萬向節十字插銷結構，一方面便于試樣夾持，保證試驗同心度，另一方面很好的 消除了不規則試樣對傳感器的影響。 3.3.2、軟件特點 3.3.2.1、測試標準模塊化功能:提供使用者設定所需應用的測試標準設定，范圍涵蓋GB、ASTM、 DIN、JIS、BS…等測試標準規范。 3.3.2.2、試品資料:提供使用者設定所有試品數據，一次輸入數據重復使用，并可自行增修公 式以提高測試數據契合性。 3.3.2.7、測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后 環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、 彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點 位移x％荷重、斷點荷重X％位移、等等。 3.3.2.10、普通測試項目：(普通顯示值及計算值) 3.3.2.11、特殊測試項目： A.彈性系數即彈性楊氏模量定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之 系數，其值越高，材料越強韌。 3.4控制系統界面如下： ● 試驗操作界面如圖1和圖2所示： 圖1 圖2 軟件包括標題欄、菜單欄、當前量顯示欄、控制面板、試驗時間顯示、機臺升降速度、手動取點、材 料選擇與修改、測試方法選擇與修改、控制參數選擇與修改、結果選擇與修改、結果顯示表格、歷史記錄 操作、報表操作和力量-位移等曲線顯示等。 標題欄：軟件名稱、版本等信息 菜單欄：軟件的管理和功能操作等， 當前量顯示欄：顯示力量、位移等當前值，可通過下拉列表選擇要顯示的項目，如圖3所示 圖3 控制面板：控制機臺上升、下降以及執行測試等操作 機臺升降速度：調節機臺上升下降的速度 手動取點：手動在曲線上抓取特征點。 材料選擇與修改 測試方法選擇與修改 控制參數選擇與修改 結果選擇與修改 結果顯示表格 歷史記錄操作：打開記錄即打開一條歷史測試記錄，只能打開一條記錄，當重復打開時將覆蓋上 次打開的記錄；刪除記錄即刪除一條或多條選中的記錄；添加記錄即在上次基礎上新增打開一條或多條記 錄。 報表操作：打印報表即輸出報表到打印機執行打?。痪庉媹?bào)表即打開報表進行編輯；Word報表即根據 Word報表模版產生一個Word格式的報表 力量-位移等曲線顯示：顯示測試曲線。 3.5售后質量服務： 設備在訂貨方正式驗收合格后、視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內，供貨 方對設備出現的各類故障及時免費維修服務，對非人為造成的各類零件損壞，及時免費更換。保修期外設 備在使用過程中發生故障，供貨方及時對訂貨方服務，積極協助訂貨方完成維修任務。
|
