電纜夾板用途和適用范圍：
該產品適用于煤礦綜采、普采機組上使用的以聚合塑料和碳素鋼板為原料的各種型號采煤機用拖曳式電纜夾。
1、該產品采用了中華人民共和國行業《采煤機用拖曳電纜夾技術條件》MT/T 775-1998標準研制開發。并且符合MT/117-2007的有關
規定。

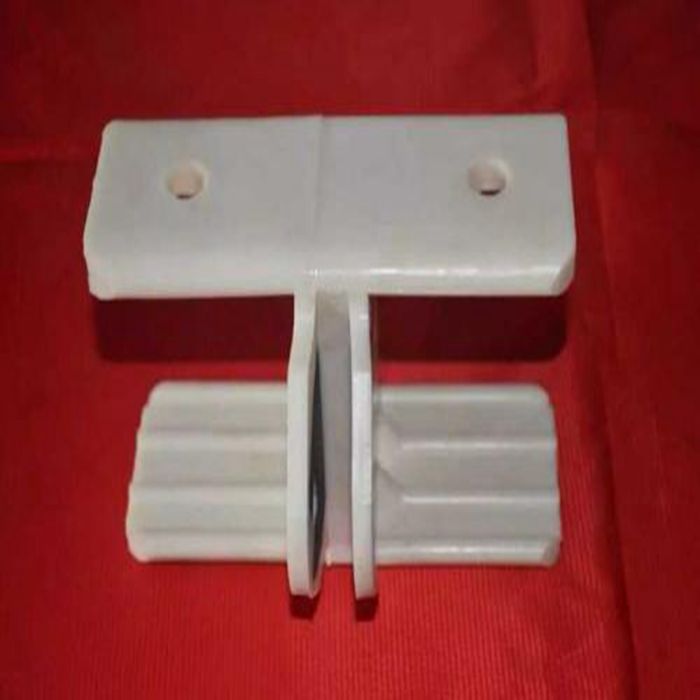

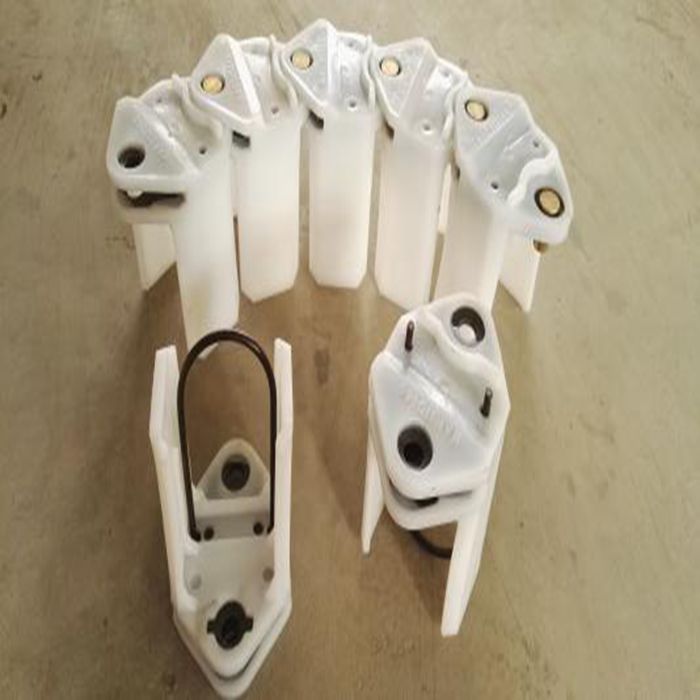

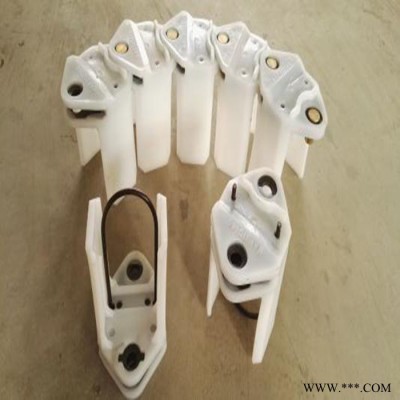

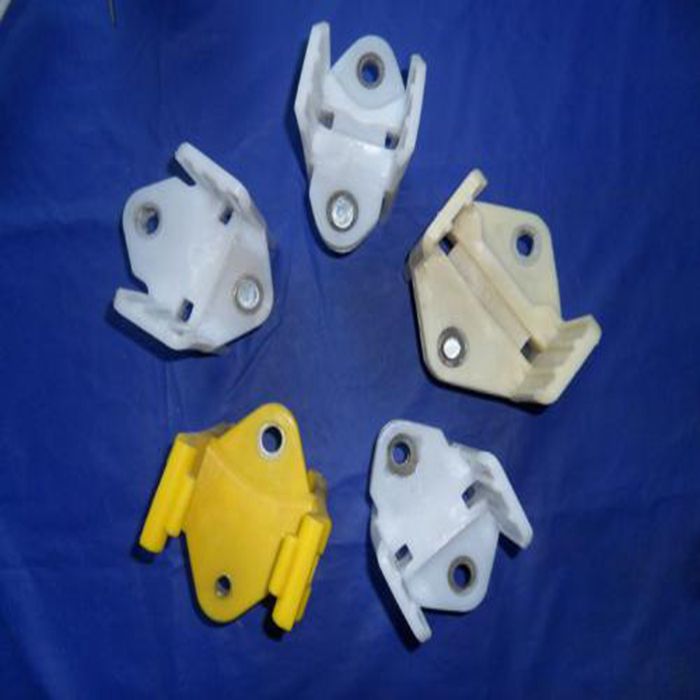

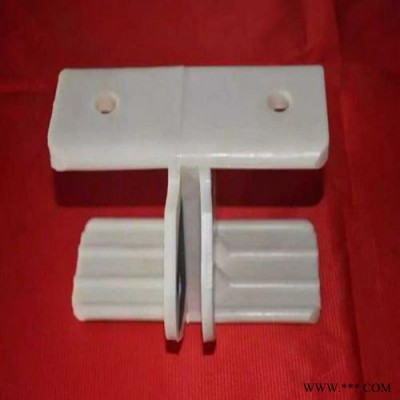

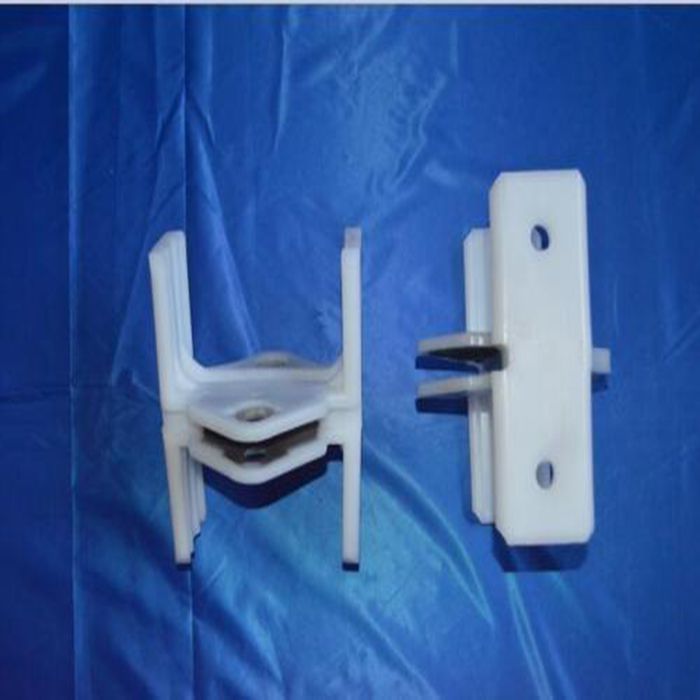

2.主要結構及工作原理：主要結構：電纜夾由聚合塑料內包碳素鋼骨架構成的O形夾板、橫聯板、聯接銷軸組成。工作原理：該產品懸掛式安裝在采煤機拖纜架上，隨采煤機一起運動。主要起保護井下采煤 機用電纜、水管的作用，以防電纜、水管折斷和磨損。

3.安裝與使用：(1).先將橫連扳的T型插頭分別插入左右夾板的T型槽內、使T型插頭的半圓定位孔與夾板的定位銷孔同心,定位銷插入定位
銷孔形成一節電纜夾槽.(2).將多節電纜夾槽首尾孔對齊后用聯接銷軸由內向外穿入孔中、裝上開口銷，聯接成一段電纜夾槽。（終長度
可根據采煤工作面需要而定）。(3).將電纜放入夾槽，用橫聯板按圖示將夾槽聯接成封閉式電纜夾,從而組成一條完整的電纜夾達到采煤
機的使用要求。

二、注意事項：

1．該產品運輸時，應注意聯接部位的保護。
2．該產品貯存，應放置在室內庫房中，溫度在-15℃~+40℃為宜，避
免與明火接近。
3．安裝時一定要使橫連扳的T型插頭分別插入左右夾板的T型槽內，然用膠錘將橫連扳敲到位;使T型插頭的半圓定位孔與夾板的定位銷孔同心;定位銷插入定位銷孔，用膠錘敲到位。

產品特點

采煤機用電纜夾板重量輕、體積小、結構緊湊，安裝方便快捷，維護維修簡單，且使用壽命長，抗拉強度、抗沖擊力大等。其優點是內襯鋼骨架承載拖曳力，保護電纜或水管不受外力作用，尼龍66中添加阻燃、抗靜電等助劑，具有阻燃、抗靜電作用。相鄰電纜夾易于連接，根據采煤機工作面需要可以任意延長，在拖曳過程中保護電纜或水管可靠工作，不被折斷或破損，提高生產效率，降低維護維修成本。電纜夾有LJU型、LJC型、LJO型、LJH型四種型號，共18個規格。

1、外觀

電纜夾板表面應光滑、平整，用非金屬材料覆蓋的表面不得暴露鋼板。電纜夾板串聯后應轉動靈活、折彎自如，折彎角應符合技術圖紙要求。

2、基本尺寸

電纜夾板的幾何尺寸應符合表1和加工圖紙的規定，孔徑公差為H13（GB/T 1800.4-1999），孔距極限偏差為GB/T 1804－f級（GB/T 1804
-1992），H、A的尺寸公差為MT4級（GB/T 14486-2008），其余尺寸公差按未注尺寸公差MT5級(GB/T 14486-2008)制造（見圖1～圖4）。

3、抗拉強度

電纜夾板按MT/T117-2007中的7.4規定試驗時，其抗拉強度應達到表2的工作載荷，保持2min，卸載檢查應無殘余變形、開裂、脫落。

4**大拉斷力

電纜夾板按MT/T117-2007中的7.5規定試驗時，其**大拉斷力應不小于表2的規定。

5、抗沖擊

電纜夾板按MT/T117-2007中的7.6規定試驗時，應能承受符合表2規定的抗砸沖擊能量，承受沖擊后的電纜夾板不應破裂。

6**大折彎角

相鄰兩件電纜夾板的**大折彎角及其極限偏差應符合表3的規定，或按供需雙方的協議規定。
