YBT礦用隔爆型局部軸流通風機，F(xiàn)BY礦用防爆軸流風機，礦用防爆軸流風機廠家供應

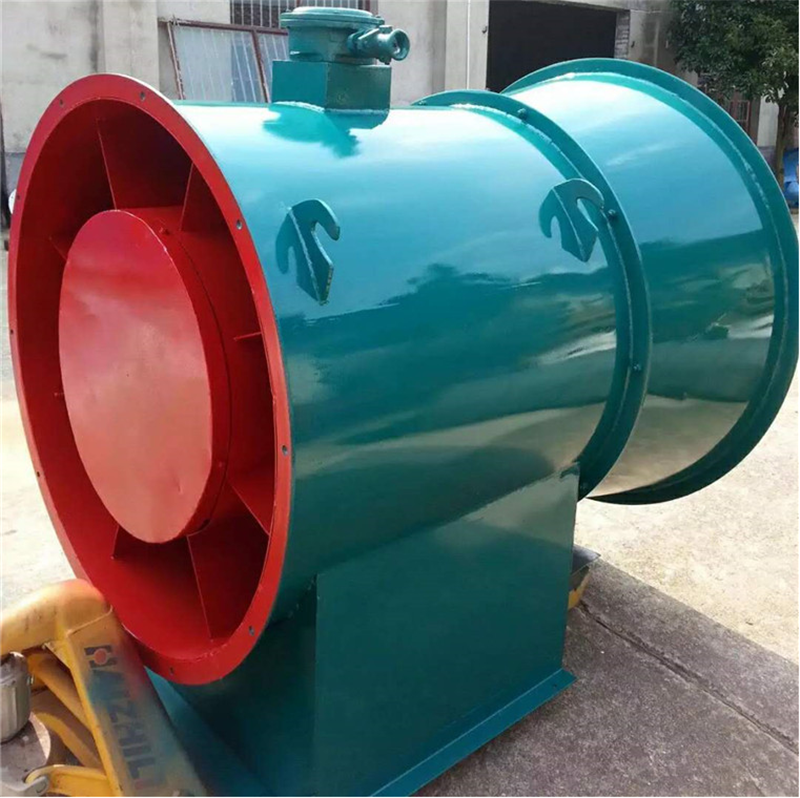

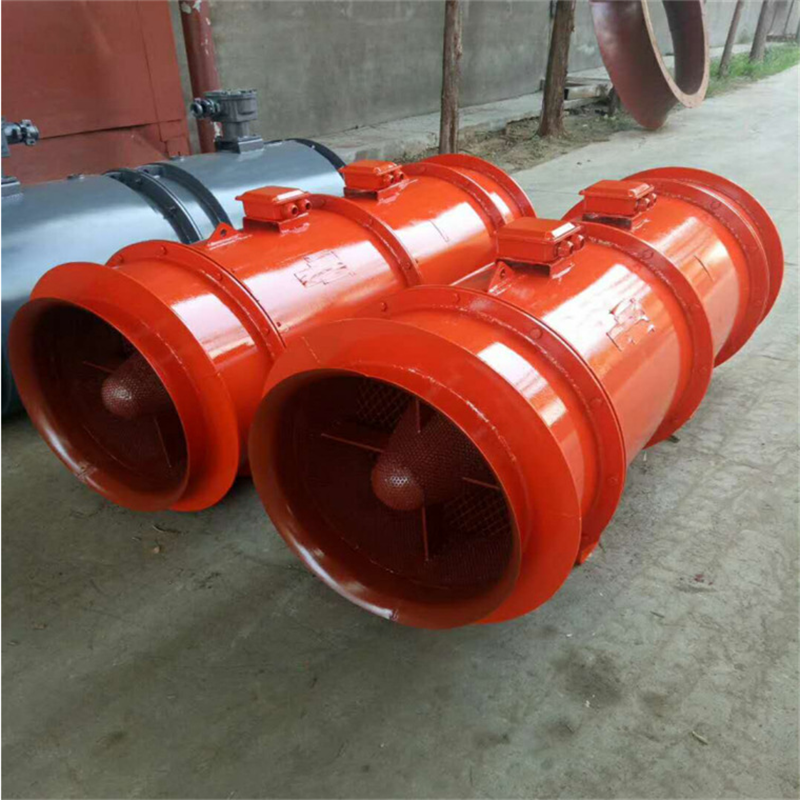

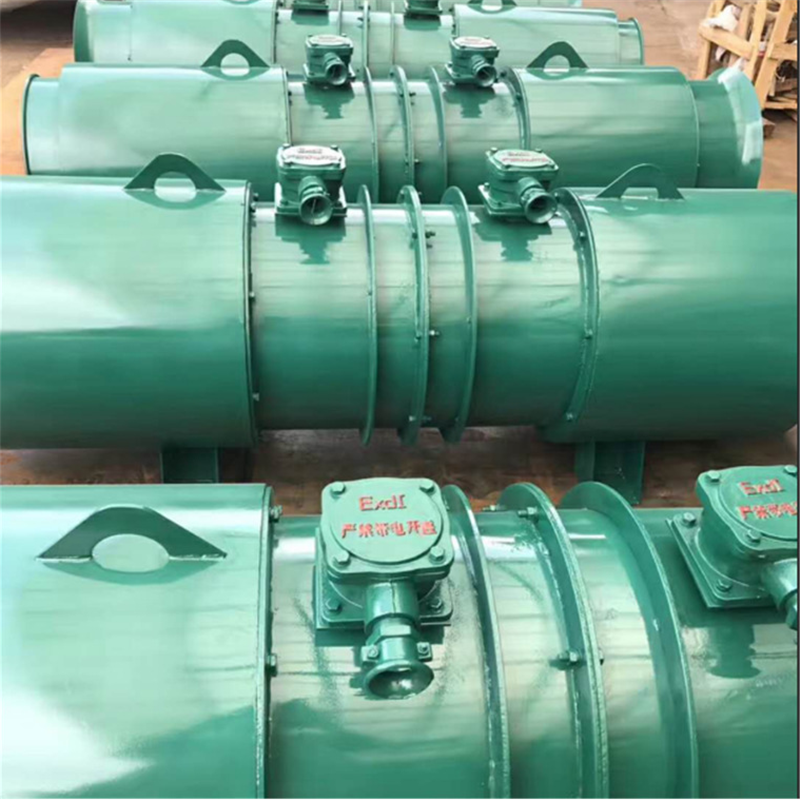

礦用防爆軸流風機結構及其特點

1、該系列風機其結構形式為礦用隔爆軸流式：該風機由集流器、葉輪、電動機、防爆接線盒、機體、出風筒、消聲器（YBT-X）等七部分組成。機體及結構件均采用鋼板焊接而成；采用電機與葉輪直接方式，傳動可靠；整機結構簡單緊湊，堅固耐用，使用安全，維修方便。

2、電動機為YB系列礦用隔爆型二極三相異步電動機，電壓為380/660V，電動機的機座與機體焊成一體，電動機由葉輪輸送的氣流直接進行冷卻。

3、電動機的接線盒置于機體外側，便于接線。接線盒內有六個接線端子和一個接地端子，用戶根據電源電壓要求選擇接線方式；當電源電壓為380V時，采用△接法，當電源電壓為660V時，采用Y接法，風機出廠時電動機均按△接線。

4、風機機體的法蘭上焊有接地螺栓，供現場直接地使用。

5、在消聲器的凸緣法蘭上，鉆有均勻分布的小孔，用于連接變徑短節或直接連接膠質風筒。用變徑短節連接風機與膠質風筒時，變徑短節的型式可制成收斂型或擴散型。
