| 測量范圍 | 600KN |
|---|---|
| 產地 | 山東 |
| 電源電壓 | 220V |
| 調速范圍 | 0.05-500mm/min |
| 負荷 | 0.05-500KN |
| 精度 | ±1% |
| 類別 | 液壓式試驗機 |
| 適用對象 | 金屬板網 |
| 執行質量標準 | 國標 |
| 貿易屬性 | 促銷 |
| 分類 | 材料試驗機 |
| 發貨期限 | 10天 |
| 品牌 | 華衡 |
| 型號 | WAW-1000D |
| 加工定制 | 是 |
| 拉伸空間 | 650mm |

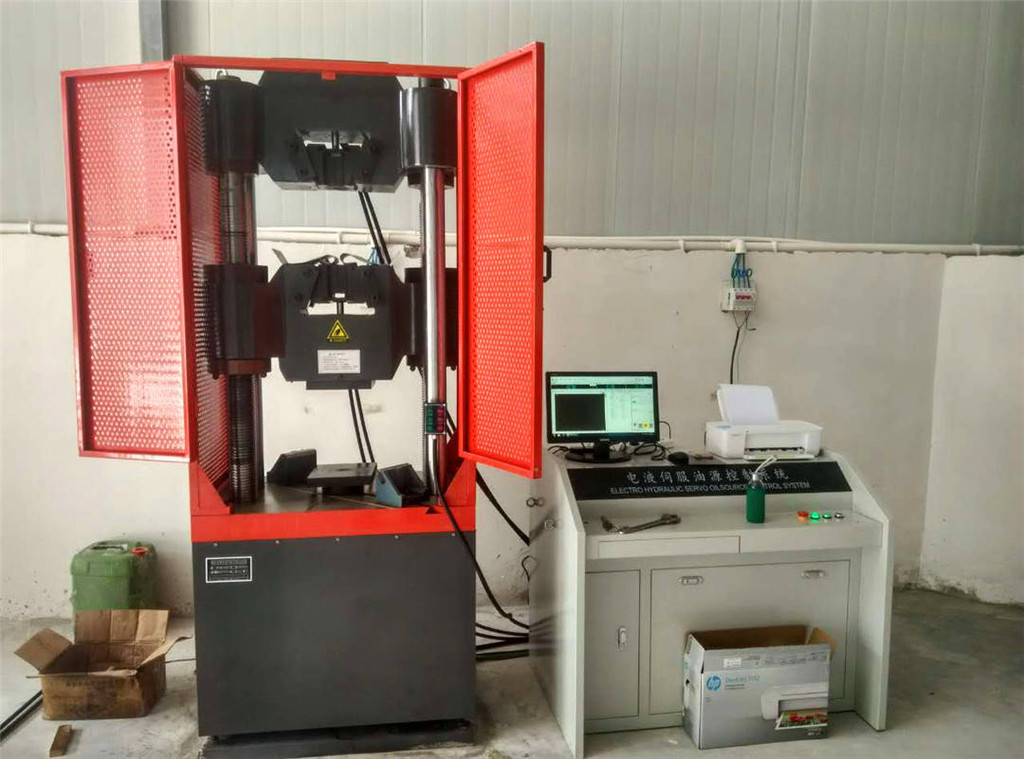

微機控制電液伺服拉力試驗機
1簡介
微機控制電液伺服拉力試驗機主機采用油缸下置式主機，采用微機控制和顯示功能！主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求。
2 方案描述
2.1 主機
主機采用油缸下置式主機，拉伸空間位于主機的上，壓縮、彎曲試驗空間位于主機上方下橫梁和工作臺之間。
2.2 傳動系統
2、3下橫梁升降電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整
2.4 控制系統
1） 全數字控制系統，代表了控制系統發展的高水平，實現了試驗力、試樣變形、活塞位移和試驗進程的閉環控制,具有等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能以及試驗力，峰值、試樣變形、活塞位移、試驗曲線的屏幕顯示功能，全鼠標輸入操作和控制模式智能設置專家系統，實現了控制模式的任意設置和各種控制方式之間的平滑切換，使系統具有大的靈活性。
2） 可以按GB228-2002《室溫材料 金屬拉伸試驗方法》的要求完成試驗的數據處理。試驗過程能夠模擬再現和試驗數據的再分析。
3） 基于WindowsXP操作系統的試驗軟件，全數字程控放大器保證調零、傳感器標定全部由計算機自動進行，可對使用者實行分權限管理，具有多種圖形顯示窗口和單位換算功能。
試驗數據以數據庫化管理，可以進行網絡數據庫通訊和管理。
2.5 安全保護裝置
a） 當試驗力超過每檔大試驗力的2%-5%時，過載保護，系統卸荷。
b） 當活塞升起達到上極限位置時，行程保護，油泵電機停機。
2.6 附具
全套附具包括：拉伸附具，壓縮附具，彎曲附具。
2.7 其他
安裝調試工具，密封件，使用說明書，合格證，裝箱單等見隨機技術文件。
3主要性能技術指標
3.1 大試驗力：300KN 600KN 1000KN 2000 kN；
3.2 試驗力測量范圍：2%-100 ；
3.3 試驗力示值精度： ±1%；
3.4 活塞大移動速度：50 mm/min；
活塞行程：不小于250 mm；
3.5 位移測量分辨力：0.01 mm；
3.6 位移測量示值精度：±1%；
3.7 大拉伸試驗空間：不小于 600 mm
3.8 大壓縮空間： 不小于 550 mm
3.9 扁試樣夾持厚度： 0-50 mm
3.10 夾持寬度： 125mm
3.11 圓試樣夾持直徑：φ15-φ65 mm
3.12 壓盤尺寸：204×204 mm
3.13 夾緊方式：液壓夾緊
3.14傳感器：油壓傳感器
3.15彎曲附具一套
4 系統配置清單
4.1 試驗機主機 油缸下置式主機 1臺
4.2 伺服控制專用油源 專有技術生產 1套
4.3 電液伺服閥（電氣部分德國進口） 技術生產 1只
4.4雙通道程控放大器 專有技術生產 1套
4.5 油壓傳感器 1只
4.6引伸計 北京鋼院 標距50 變形 25 1只
4.7PC機控制系統（包括通用控制軟件和接口系統） 1套
4.8PC機 聯想商用品牌機 19*19 1臺
4.9 打印機 惠普惠普A4打印機 1臺
5測控系統特點：
軟件主要功能及技術性能：：
1、 符合GB/T228-2002，GB7314-87，GB/T14452-93標準有關規定；
2、 符合PCI總線標準，微機自動識別和安裝，做到"即插即測"；
3、軟件運行在Windows98/2000/XP操作系統；
4、選用BB、AD、Xilinx等原裝集成器件，全數字化設計；
5、數字調零，自動換檔；
6、分4檔數碼顯示試驗力及峰值，精度為每檔量程20%開始示值的±1%；
7、試驗力過載保護，并且紀錄歷史日志以備查；
8、分4檔數碼顯示變形，精度為每檔量程20%開始±0.5%FS；
9、實時記錄、動態顯示試驗曲線；
10、采用SPIV閉環控制策略實現等速應力、等速應變、等速位移等控制模式，試驗過程可以改變控制模式、動態平穩過渡、無級變速；
11、提供的ATP可編程自動試驗程序，可以創建、修改、保存自動試驗程序及其參數；
12、采用人機交互方式分析計算被試材料的機械性能指標，可自動計算彈性模量、屈服強度、非比例應力等；
13、采用標準數據庫管理試驗數據，支持批量試驗；
14、可以用磁盤存檔、查閱、匯總，按指定格式打印試驗報告；
