| 測量范圍 | 500（KN） |
|---|---|
| 測量精度 | ±0.5% |
| 產地 | 山東 |
| 負荷 | 500KN |
| 拉伸速度 | 0-500（mm/min） |
| 類型 | 拉力試驗機 |
| 適用范圍 | 包裝,醫療,食品,汽車工業,機械,電氣 |
| 售后服務 | 一年保修 |
| 品牌 | 華衡 |
| 型號 | WDW |
| 拉伸空間 | 800（mm） |
| 起批量 | 1臺 |

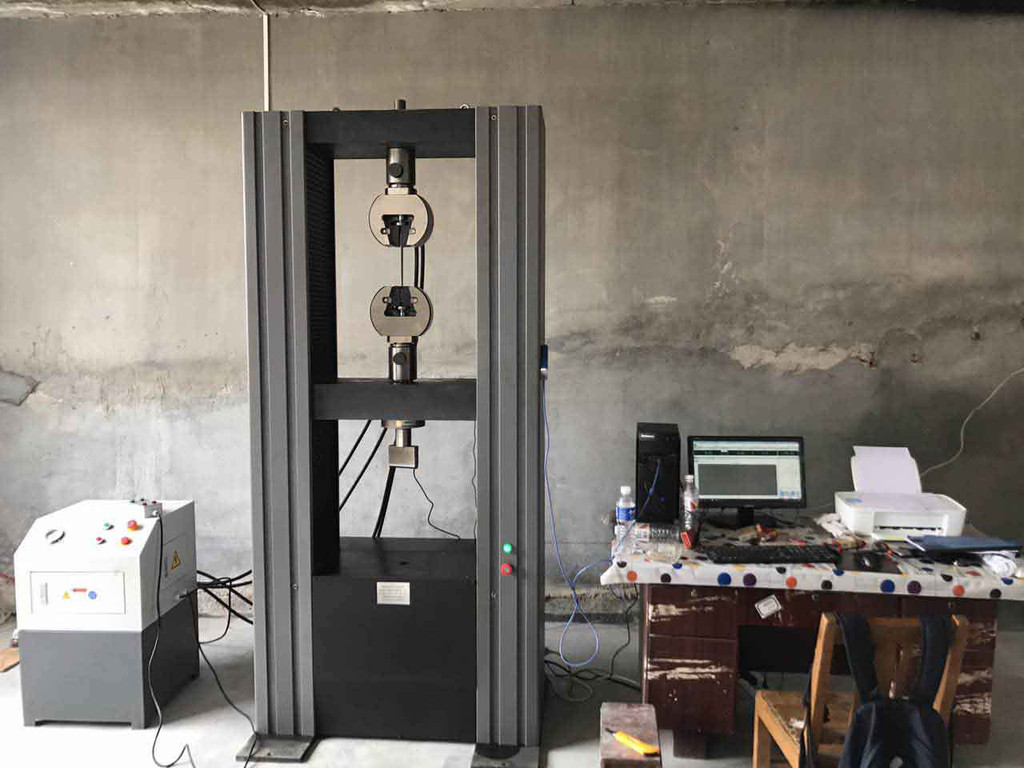

該拉力試驗機采用交流伺服電動機和交流伺服調速系統作為動力源；采用先進的芯片集成技術，專業設計的數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了控制和顯示的全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。
| 產品型號 | WDW-10 | WDW-20 | WDW-50 | WDW-100 | WDW-200 | WDW-300 | ||
| 最大試驗力 | 10 | 20 | 50 | 100 | 200 | 300 KN | ||
| 試驗力 測量范圍 | 最大試驗力的2%--100 | |||||||
| 試驗力分辨力 | 1/300000(全程不分檔或等效6檔) | |||||||
| 試驗力 示值精度 | 優于示值±1% | |||||||
| 橫梁位移測量 | 分辨率高于0.0025mm | |||||||
| 變形測量精度 | ±0.5% | |||||||
| 試驗速度范圍 | 0.01—500mm/min,無級調速 | |||||||
| 速度控制精度 | ±1%(0.01~10mm/min); ±0.5%(10~500mm/min) | |||||||
| 恒力、恒變形 恒位移控制范圍 | 設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.1%以內 | |||||||
| 變形速率 控制精度 | 速率<0.05%FS時為±2.0%設定值內 速率≥0.05%FS時為±0.5%設定值內 | |||||||
| 夾具 | 形式 | 楔形夾具體 | ||||||
| 平鉗口 | 0-7mm | 0-14mm | 0-20mm | |||||
| 圓鉗口 | φ4-φ9mm | φ4-φ14mm | φ9-φ26mm | φ9-φ32mm | ||||
| 最大拉伸空間 | 600mm | |||||||
| 最大壓縮空間 | 700mm | |||||||
| 有效試驗寬度 | 400mm | 570mm | ||||||
| 整機電源 | 單相,220V±10%,50Hz | 三相,380V±10%,50Hz | ||||||
1簡介

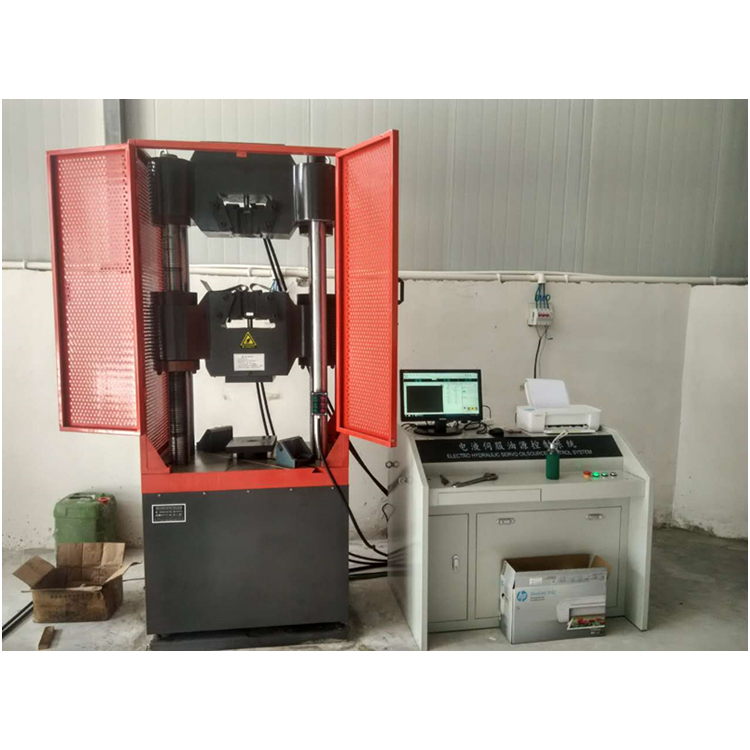

微機控制電液伺服拉力試驗機主機采用油缸下置式主機，采用微機控制和顯示功能！主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求。
2 方案描述
2.1 主機
主機采用油缸下置式主機，拉伸空間位于主機的上，壓縮、彎曲試驗空間位于主機上方下橫梁和工作臺之間。
2.2 傳動系統
2、3下橫梁升降電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整
2.4 控制系統
1） 全數字控制系統，代表了控制系統發展的高水平，實現了試驗力、試樣變形、活塞位移和試驗進程的閉環控制,具有等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能以及試驗力，峰值、試樣變形、活塞位移、試驗曲線的屏幕顯示功能，全鼠標輸入操作和控制模式智能設置專家系統，實現了控制模式的任意設置和各種控制方式之間的平滑切換，使系統具有大的靈活性。
2） 可以按GB228-2002《室溫材料 金屬拉伸試驗方法》的要求完成試驗的數據處理。試驗過程能夠模擬再現和試驗數據的再分析。
3） 基于WindowsXP操作系統的試驗軟件，全數字程控放大器保證調零、傳感器標定全部由計算機自動進行，可對使用者實行分權限管理，具有多種圖形顯示窗口和單位換算功能。
試驗數據以數據庫化管理，可以進行網絡數據庫通訊和管理。
2.5 安全保護裝置
a） 當試驗力超過每檔大試驗力的2%-5%時，過載保護，系統卸荷。
b） 當活塞升起達到上極限位置時，行程保護，油泵電機停機。
2.6 附具
全套附具包括：拉伸附具，壓縮附具，彎曲附具。
2.7 其他
安裝調試工具，密封件，使用說明書，合格證，裝箱單等見隨機技術文件。
3主要性能技術指標
3.1 大試驗力：300KN 600KN 1000KN 2000 kN；
3.2 試驗力測量范圍：2%-100 ；
3.3 試驗力示值精度： ±1%；
3.4 活塞大移動速度：50 mm/min；
活塞行程：不小于250 mm；
3.5 位移測量分辨力：0.01 mm；
3.6 位移測量示值精度：±1%；
3.7 大拉伸試驗空間：不小于 600 mm
3.8 大壓縮空間： 不小于 550 mm
3.9 扁試樣夾持厚度： 0-50 mm
3.10 夾持寬度： 125mm
3.11 圓試樣夾持直徑：φ15-φ65 mm
3.12 壓盤尺寸：204×204 mm
3.13 夾緊方式：液壓夾緊
3.14傳感器：油壓傳感器
