| 產地 | 山東 |
|---|---|
| 動力類型 | 液壓 |
| 控制形式 | 全自動 |
| 驅動方式 | 電動 |
| 適用行業 | 通用 |
| 自動化程度 | 全自動 |
| 作用對象材質 | 工程混凝土壓力試驗 |
| 品牌 | 程煤 |
| 型號 | CM200 |
主要用途

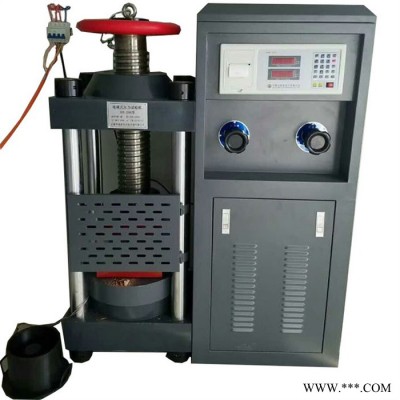

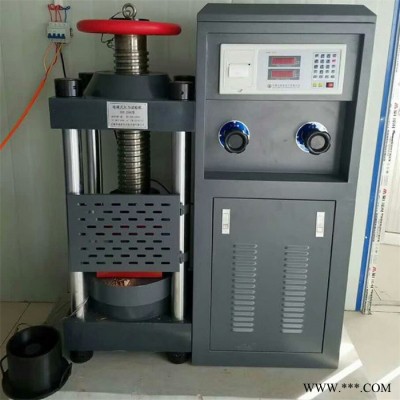

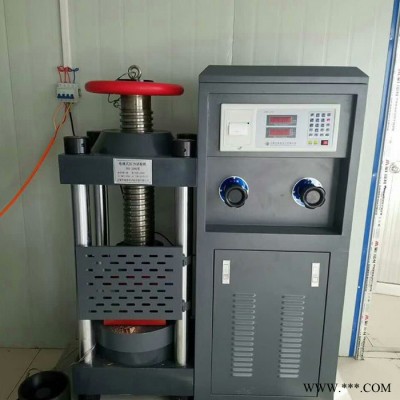

電液式壓力試驗機是我廠自主研發的新型實驗設備，主要用于試驗磚、石、水泥及混凝土等建筑材料的抗壓強度。利用液壓傳動，使試件所受壓力在測力計的顯示屏上直接讀出。
電液式壓力試驗機主要規格
1． 試驗力 2000KN
2. 液壓泵額定壓力 40Mpa
3. 示值相對誤差 ±1％
4. 承壓板尺寸 250×220
5. 承壓板間凈距 320mm
6. 活塞行程 50mm
7. 測力范圍 0-2000KN
8. 測力值分辨率0- 1000KN 0.01KN 1000-2000KN 0.1KN
9.外形尺寸（長×寬×高） 970×390×1350mm
10.凈重 800Kg
產品參數：
| 型號 | KBE-1000 | KBE-2000 | KBE-3000 |
| 抗壓試驗力 | 1000KN | 2000KN | 3000KN |
| 壓縮空間 | 280 | 320 | 360 |
| 壓板尺寸 | 150X150 | 220x250 | 330X330 |
| 活塞行程 | 50 | 50 | 80 |
| 整機重量 | 500 | 750 | 1050 |
| 整機功率 | 1.0 | 1.5 | 1.5 |
| 主機外形尺寸 | 850X400X1050 | 900x400x1150 | 1100X500X135 |
液壓式抗折抗壓一體機工藝

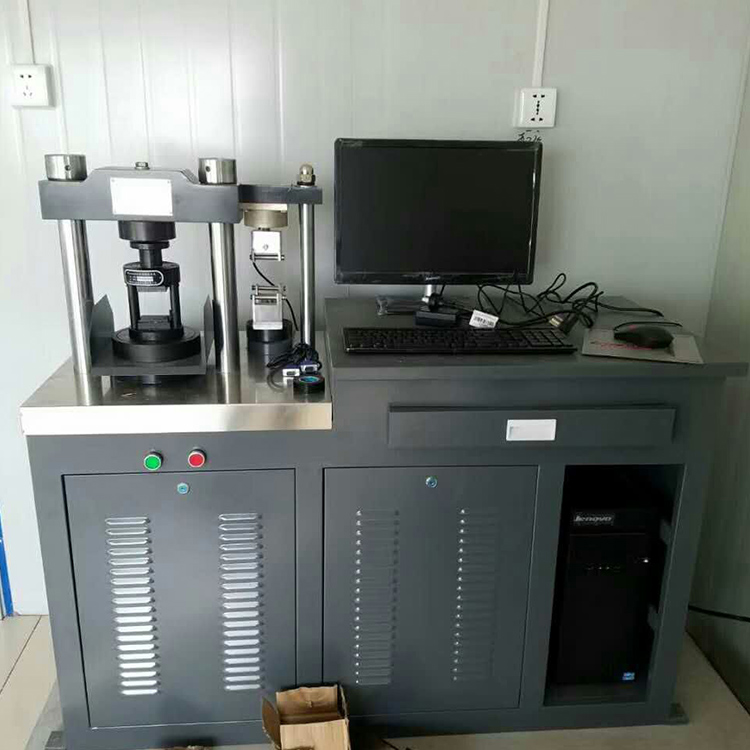

液壓式抗折抗壓一體機采用雙工位的試驗空間，具有一機兩用，節省空間，操作簡單的優點。電液伺服抗折抗壓一體機采用微機控制的方式和等速試驗力、試驗力保持等控制模式，實現試驗數據、試驗曲線的自動采集與存儲、數據庫等管理功能，設有網絡接口，可升級與網絡聯網。具有精度高、穩定性好、結構緊湊、操作方便等優點。
試驗機主要由機體、油源、電腦、伺服閥、數據采集軟件、高精度傳感器等部分組成
試驗機安裝：
1、 試驗機吊裝時將吊裝鋼絲繩穿入吊環孔內。
2、 試驗機安裝在高于地面20CM的穩固基礎上，應預埋兩條14的地腳螺栓，尺寸為中心距320mm。
3、 試驗機安裝時用1/1000的框式水平儀測量下壓板的平面，使之處于水平狀態，調整時可用墊鐵（墊鐵點在立柱下螺帽下面）然后將是演技緊固在基礎上.
全自動壓力試驗機操作指導：
1、 在油箱的加油口加入46#抗磨液壓油至距離油尺下表面5cm處即可。
2、 接通電源啟動電動機（380V 50HZ）
3、 關閉回油閥，將送油閥手柄逆時針方向擰開，供油使活塞升離開油缸底。
4、 放好試件，調整絲桿高度，調制試件離上壓板空余1-2MM處。
5、 當時間還未接觸到上壓板時，可調節送油閥快速上升，當試件接觸到上壓板后，適當調整送油閥進行加荷至試件壓碎。
6、 試件破碎后，打開回油閥使活塞回落，清除碎試件后，關閉回油閥，可做下一次實驗（打開回油閥時速度要慢）。
