1.產品介紹

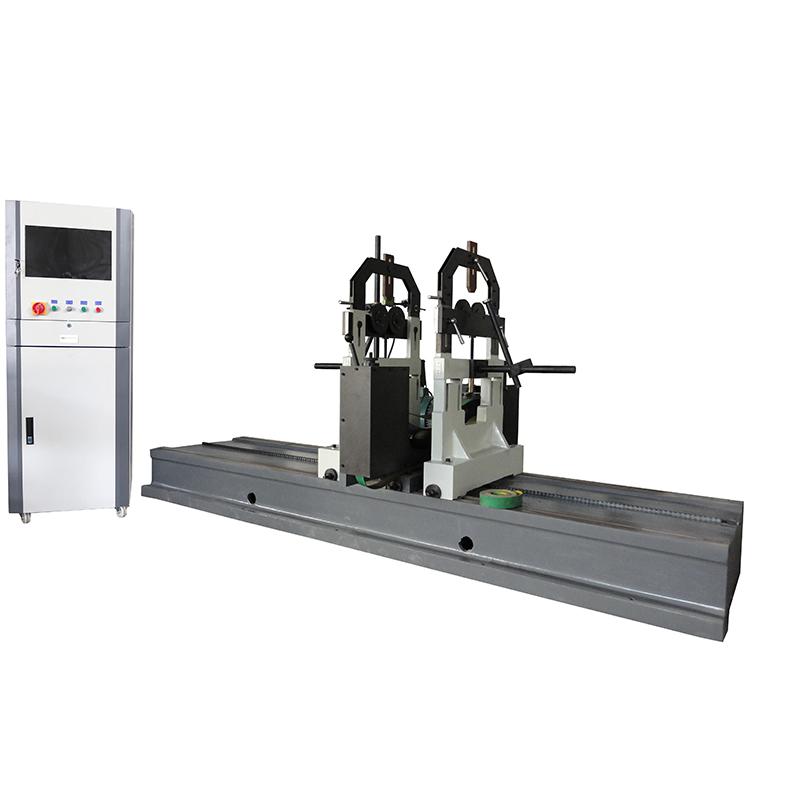

YYQ系列是圈帶驅動驅動通用硬支承臥式雙面動平衡機，所以機型綜合起來測量范圍由幾十克到10000千克。適合于平衡電機轉子、滾筒（有或者沒有軸頭均可但是無軸頭直徑較大的滾筒需要定制支承機構）、軸類、機床主軸等規則圓柱形轉子的平衡，平衡以上種類零件時不用工裝，安裝快捷方便設備測量精度也較萬向節平衡機測量精度高；配上適合的工裝夾具也可以平衡風機、皮帶輪等零件。產品廣泛應用在電動機、發電機、風機、發動機、農機、紡織機械、化工、木工機械、造紙機械等行業，可在單面、雙面及多個校正面上進行平衡測量，適合軸類、盤類和重心外伸轉子。具有效率高，精度準確，顯示直觀，質量可靠的優點。

2.測量系統

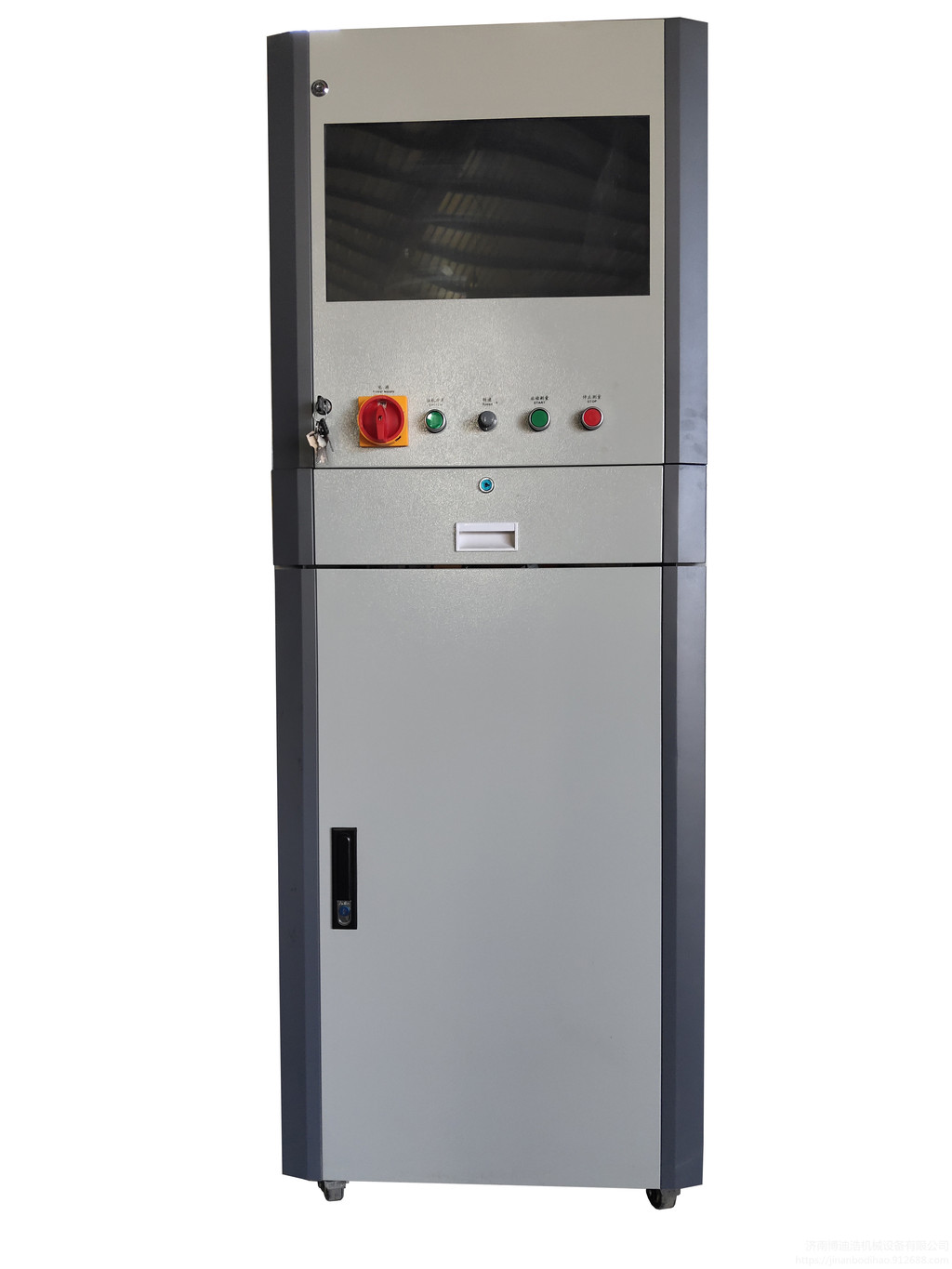

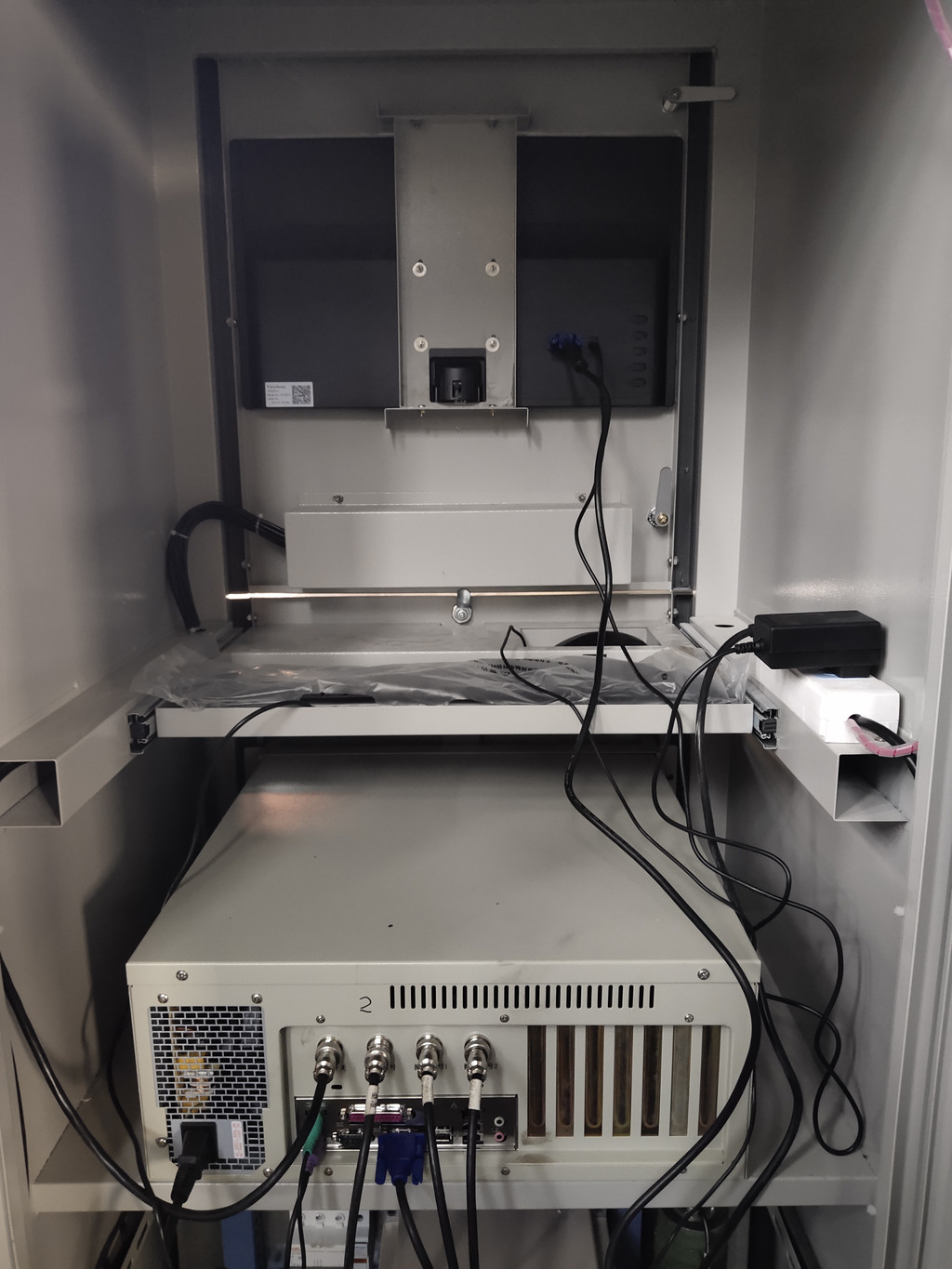

 ★臺灣工業控制計算機， 19英寸液晶顯示器（可根據客戶需要配觸摸屏），Windows操作平臺

★配本公司自主開發平衡測量系統。通用軟件功能齊涵蓋了國內主流平衡機軟件所具有的所有功能，操作全部采用漢化菜單結構，操作步驟文字提示；專用軟件包括：各類全自動平衡機軟件、帶有角度跟蹤功能的軟件、帶有自動定位功能的軟件、傳動軸多軸聯校的軟件等

★測量系統性能強大：任意工件定標，測量轉速范圍寬80轉/分開始啟測，測量速度塊，不平衡量幅值和相位穩定，高去重率和分離比，高靈敏度

★軟件帶許用不平衡量計算器，操作人員只需要輸入工件的許用震動精度級、質量、工作轉速、和半徑點擊計算**能夠得到工件允許剩余不平衡量的克數

★軟件完全自主開發，可根據客戶要求修改或添加軟件功能（例如掃描二維碼添加工件身份名稱至測量結果中保存起來，以便將來質量追究）

3.機械部分和控制

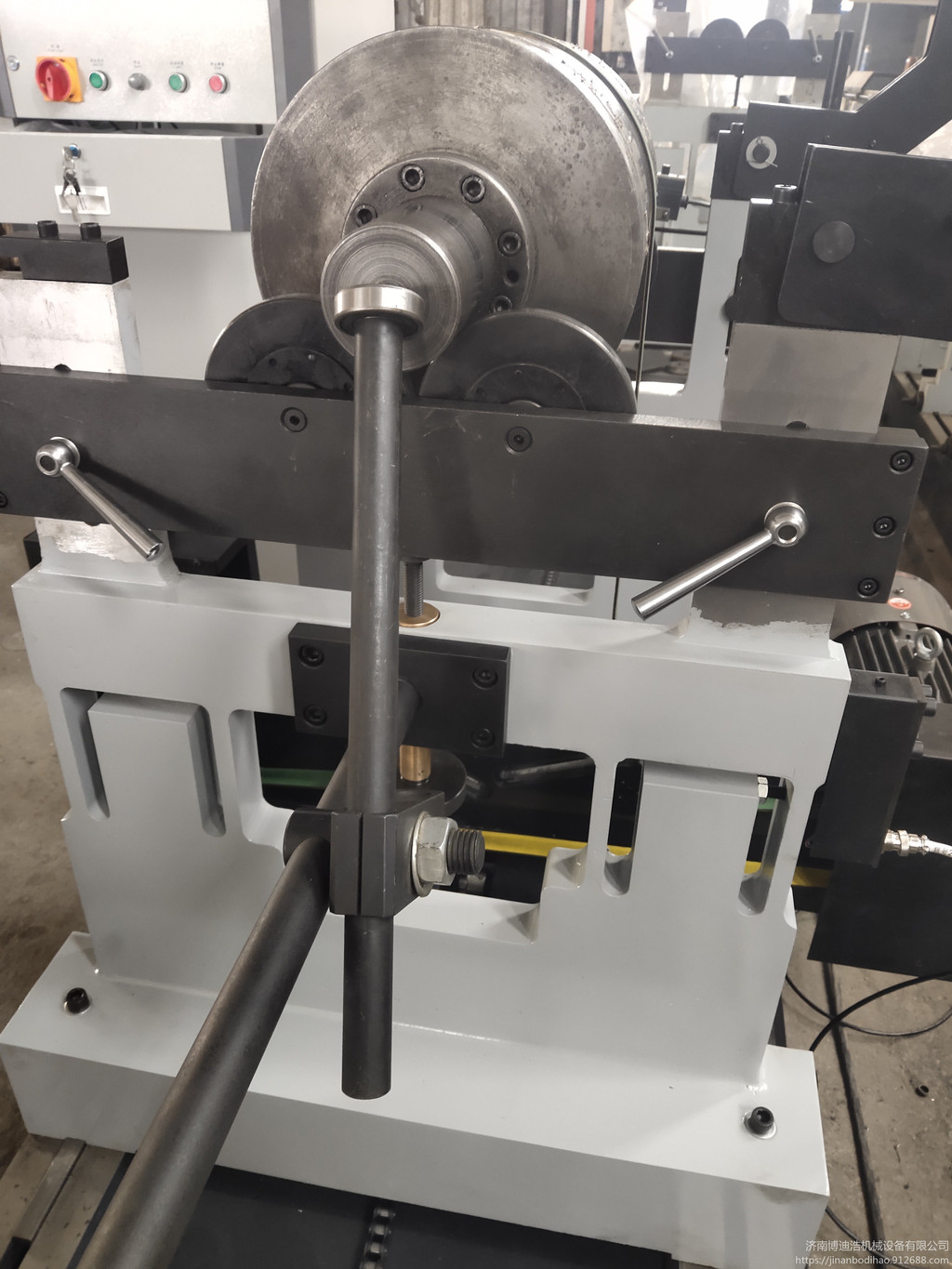

 ★擺架和床身采用鑄件，足夠的剛性和穩定性；擺架抗靜壓能力強，在設備驅動能力足夠的前提下一般可過載30%以上

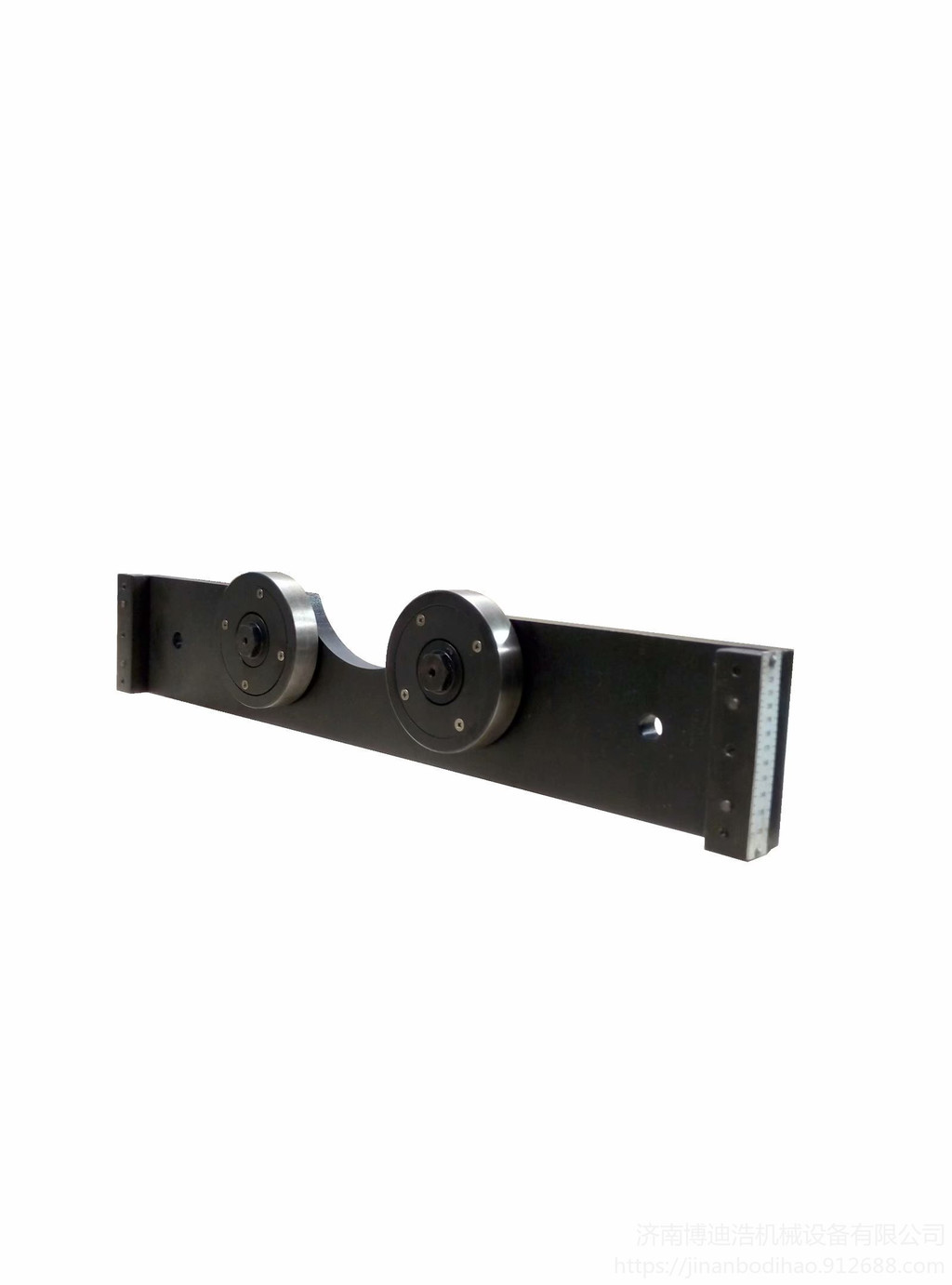

★平衡機上的滾輪采用軸承鋼制造，整體鹽浴淬火硬度達到了HRC55以上；滾輪支撐面磨削之后再拋光徑向跳動小再配精密滾輪軸承，使得工件運轉更平穩對測量信號的干擾更低

★擺架可以沿床身移動且可以停在床身以上的任何部位，所以設備可以平衡有效長度范圍內的工件。

★圈帶驅動總成也可以沿床身移動，方便根據工件的情況拖動合適的部位。

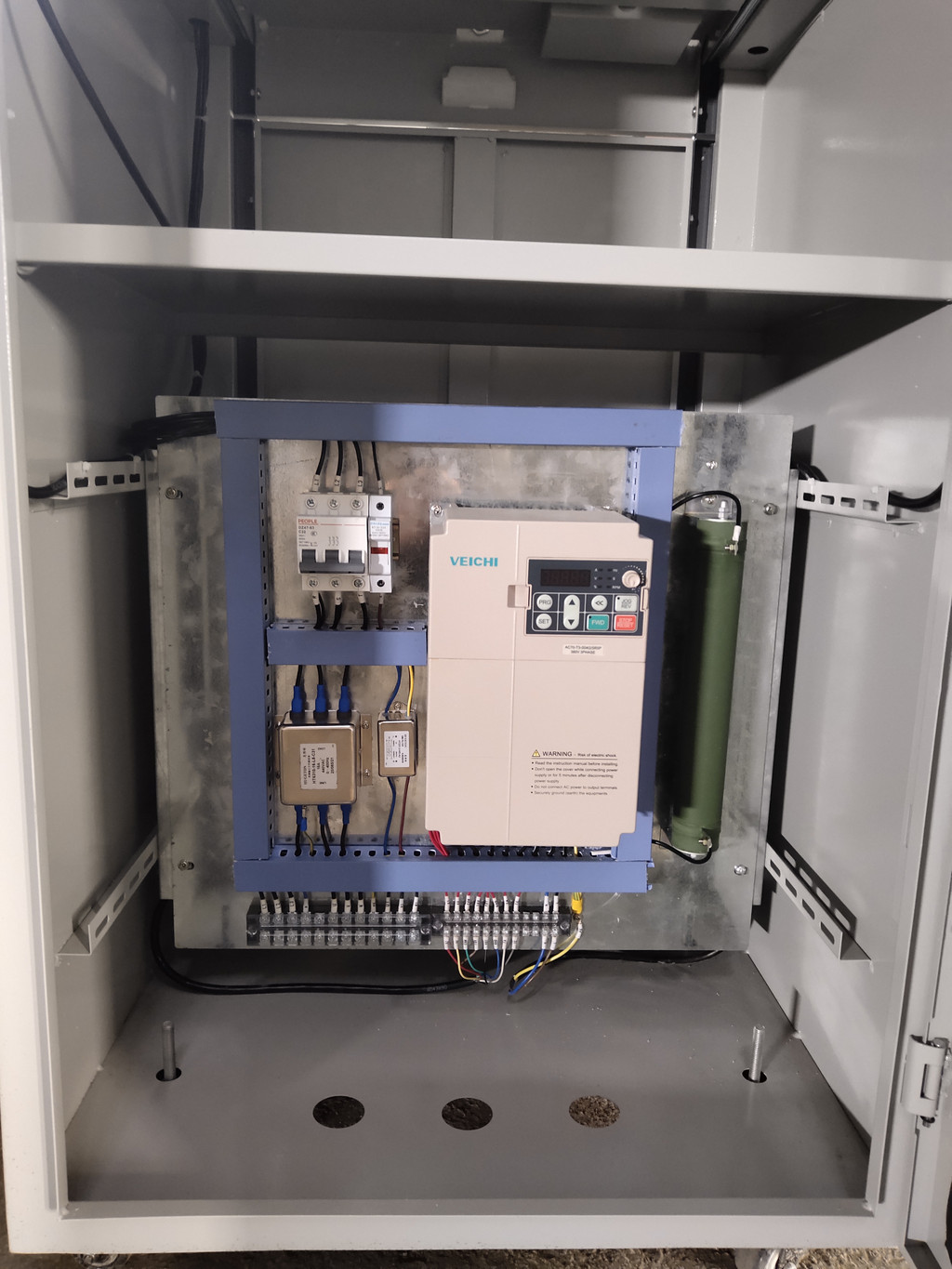

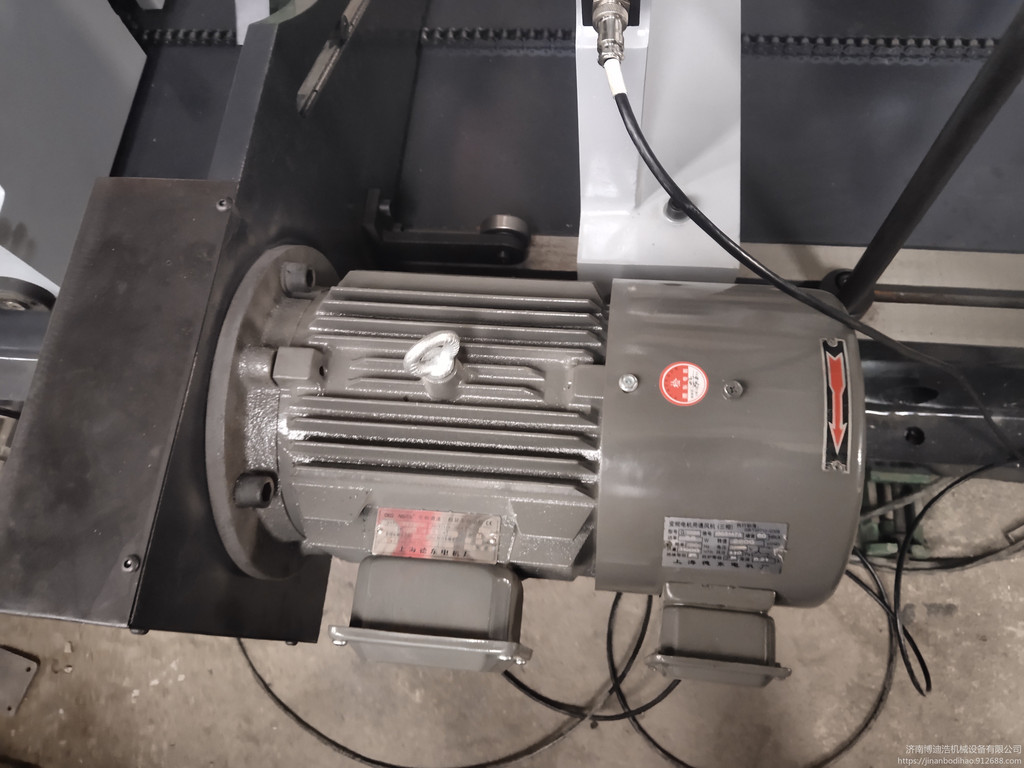

★設備質量可靠，采用變頻調速系統，電機軟啟動軟停止對設備的沖擊小，延長了設備的使用壽命。設備可連續工作，維修保養簡單方便

注：想了解設備更詳細的情況請與我們聯系

4廠家標準配置參數

設備型號 YYQ-1000A

工件質量 10-1000

工件直徑1500

圈帶拖動處工件直徑40-650

可達剩余不平衡量gmm/kg ≤0.5

不平衡量減小率 ≥95%

 平衡轉速范圍 （rpm） 圈帶拖動工件處直徑200mm時200-1450無極調速

 電機功率 5.5KW

5補沖說明

★以上為本廠標準配置設備參數，我們支持產品定，制根據客戶的需求對設備的直徑，有效長度，滾輪支撐工件的軸徑范圍做設備結構允許的合理改變（如可拓展至φ120-240）

★如有需要設備可以匹配電器適合單相AC220V, 50/60HZ電源

★設備可以增加軸向獨立制動裝置，防止工件外旋平衡時由于重心在擺駕以外產生危險

★設備可以增加角度跟蹤功能

★設備可以增加不影響測量性能的合理附件，比如防護和去重裝置等
