防爆配電柜

 編輯

防爆配電柜，適用于1區,2區**性氣體環境。

中文名

防爆配電柜

適用范圍

1區,2區**性氣體環境

三    類

按其**高表面溫度分為T1-T6六組

適用組別含義

0區一般只存在于密封的容器

目錄

1.    1 適用范圍:

2.    2 防爆配電柜

3.    3 適用組別含義

4.    4 三類

適用范圍:

編輯

1.1區,2區**性氣體環境.

2.適用于IIA、IIB、IIC級**性氣體環境；

3.20區,21區,22區可燃性粉塵環境.

4.適用于溫度組別為T1—T6的環境.

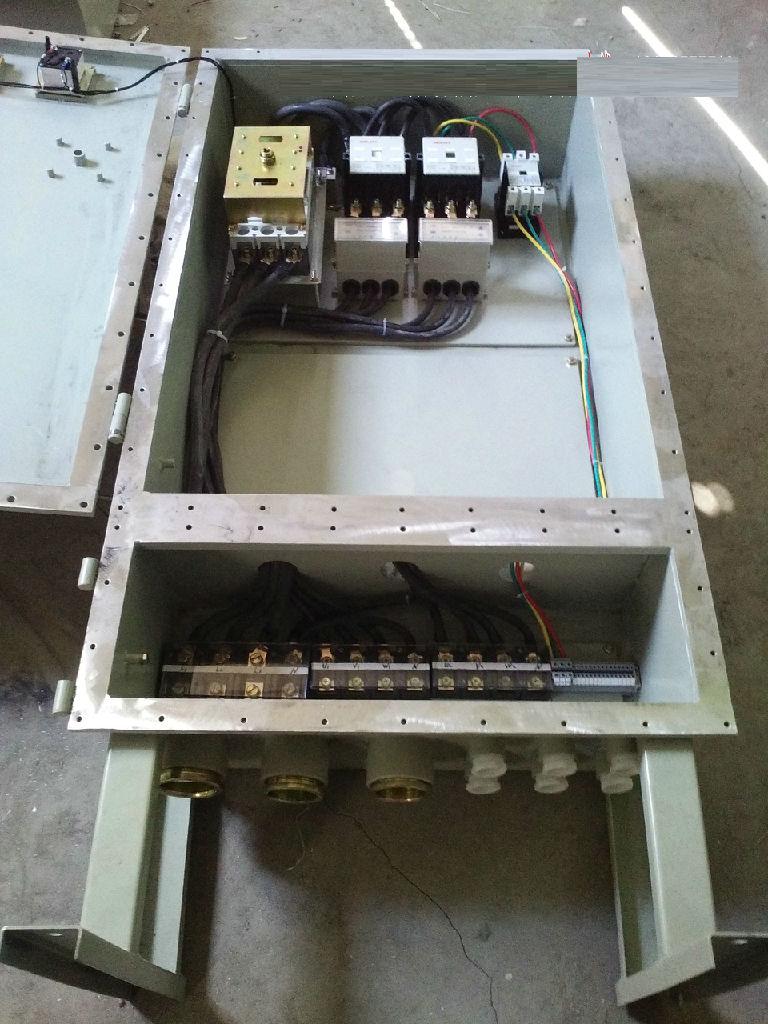

防爆配電柜產品特點:1.本產品為復合型結構.

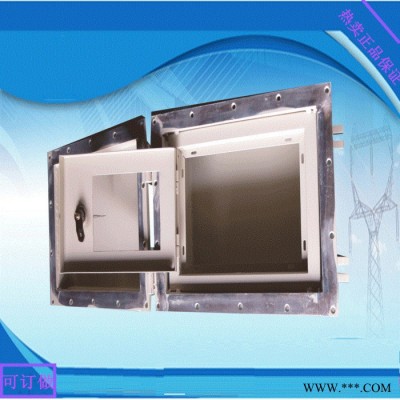

2.鋼板焊接或鑄鋁合金外殼,結構緊湊,外形美觀.

3.內裝防爆元件引進德國生產技術,外形美觀精致,經久耐用.

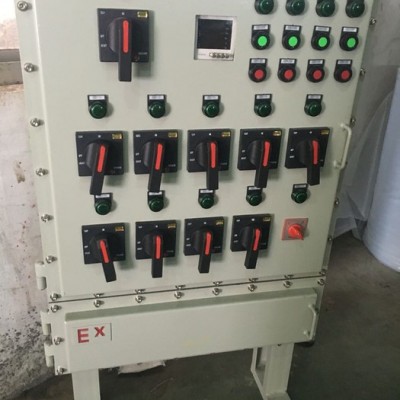

4.開關,按鈕,儀表,指示燈等防爆元件組成多種功能,可由用戶選擇.

5.鋼管或電纜布線.

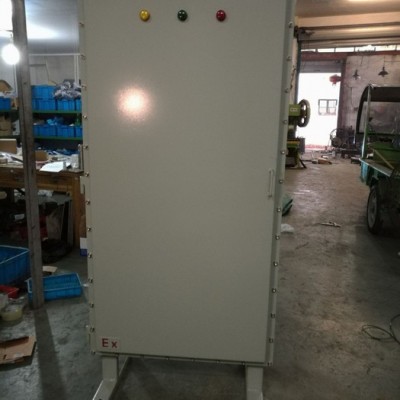

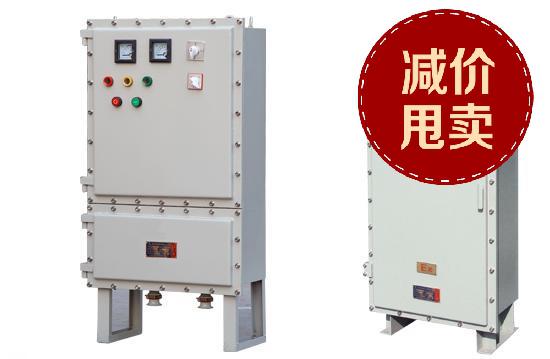

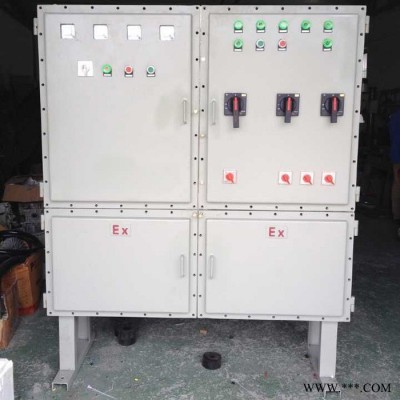

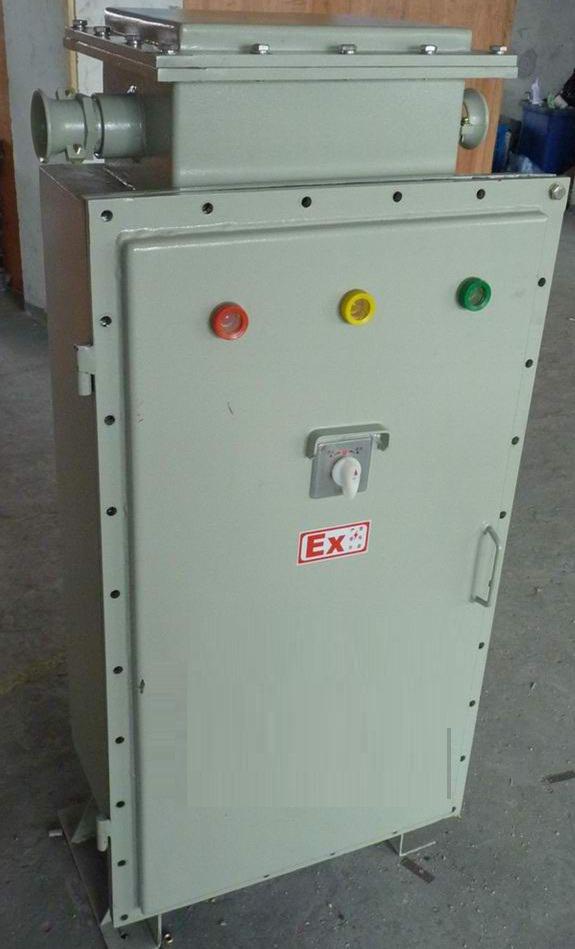

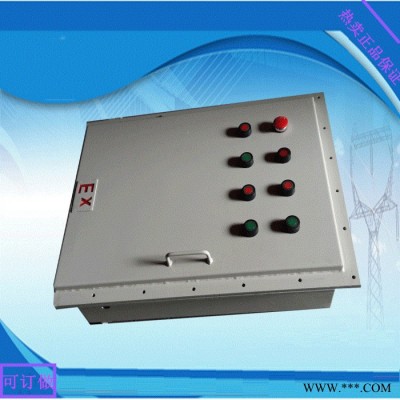

6采用多樣化設計，可選擇柜式、壁掛式、琴臺式等.

7.防爆配電柜符合gb3836-2000,iec60079,gb12476.1-2000,iec61241標準要求。

防爆標志：EXDE II BT6 Exde IIC T6

防護等級：IP54**IP55*IP65

防腐等級：WF1

額定電流：AC220/380V

引入引出方向：上進上出，下進下出（可按客戶要求定制不受限制）

防爆配電柜

編輯

適用組別含義

1.1**性氣體環境危險區域的劃分
    不同的**和地區，按各自的標準劃分**危險區域。我國根據**性氣體混合物出現的頻繁程度和持續時間，將**性氣體環境分為O區、1區和2區。（與IEC國際電工委員會一致）
    0區：連續出現或長期出現**性氣體混合物的環境。
    1區：在正常運行時可能出現**性氣體混合物的環境。
    2區：在正常運行時不可能出現**性氣體混合物的環境或即使出現也僅是短時存在的**性氣體混合物的環境。

適用組別含義

編輯

0區一般只存在于密封的容器，貯罐等內部氣體空間，在實際設計過程中1區也很少存在，大多數情況屬于2區。
    1.2防爆電器設備分為二類：
    Ⅰ類煤礦井下用電氣設備
    Ⅱ類除礦井以外的場合使用的電氣設備
    1.3Ⅱ類電氣設備，按其適用于**性氣體混合物**大試驗安全間隙或**小點燃電流比，分為ⅡA，ⅡB，ⅡC

三類

編輯

；并按其**高表面溫度分為T1-T6六組。
    1.4**性氣體混合物按引燃溫度分組，見表1。
    1.5**性氣體混合物，按其**大試驗安全間隙（MESG）或**小點燃電流比（MICR）分級，見表2。
    表1
    組別
    引燃溫度t(℃)
    T1
    450    T2
    300    T3
    200    T4
    135    T5
    100    T6
    85    表2
    類別
    **大試驗安全間隙（MESG）（mm）
    **小點燃電流比
    ⅡA
    ≥0.9
    >0.8
    ⅡB
    0.5    0.45≤MICR≤0.8
    ⅡC
    ≤0.5
    <0.45
    性質：在規定試驗條件下，氣體、蒸氣**性混合物的**小點燃電流與甲烷**性混合物的**小點燃電流之比。中國規定氣體、蒸氣危險物質按**小點燃電流比分為ⅡA級，ⅡB級和ⅡC級**小點燃電流比≤1.0，>0.8的為ⅡA級；≤0.8，>0.45的為ⅡB級；≤0.45的為ⅡC級。例如，乙烷、乙烯**分別為ⅡA級，ⅡB級，ⅡC級危險物質。
