防爆控制箱

 編輯

防爆型防護等級為IP65。適用于易燃易爆的場合（煤礦。化工。石油。電力等行業）,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的**性氣體混合物。

中文名

防爆控制箱

等    級

IP65

適用于

易燃易爆的場合

優    點

安全系數高、操作功能強

目錄

1.    1 詳情

2.    2 適用范圍

1.    3 組別含義

2.    4 產品特點

1.    5 技術特點

2.    6 技術參數

詳情

編輯

防爆型防護等級為IP65。適用于易燃易爆的場合（煤礦.化工.石油.電力等行業）,安

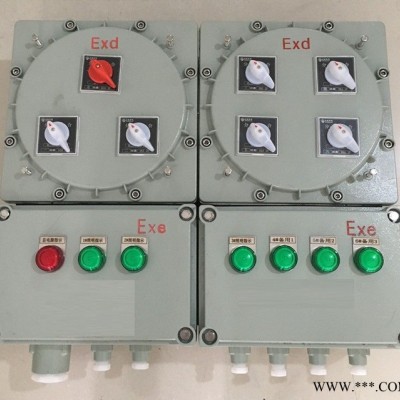

防爆控制箱(4張)

全系數高、操作功能強、性能穩定等。

防爆型產品有dI和dIIBT4兩種，①dI適用于煤礦非采掘工作面；②dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的**性氣體混合物。 本產品的性能符合JB/T8528-1997<普通型閥門電動裝置技術條件>的規定。防爆型的性能符合GB3836.1-2000<**性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型控制箱技術條件>的規定。并經**防爆電氣產品測試中心檢定，取得了防爆合格證和礦用證. 整體型電裝是在Z普通型基礎上派生而成，增加了不少電器和電子元件，整體普通型電氣部分主要由多功能模塊MK1 遠程控制模塊MK2 按鈕盒指示燈、開度表、接觸器等組成。多功能模塊MK1又由相位識別器XS、接觸器互鎖保護器HB和直流電源DC三部分組成。遠程模塊MK2由四個固態繼電器和三個撥碼開關組成 。整體調節型電氣部分由調節 模塊TMK、接觸器等組成。控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為DC24V.DC36V.DC127V.220V等

適用范圍

編輯

1.    1區、2區危險氣體場所;

2.    ⅡA、ⅡB、ⅡC類T1~T6組**性 氣體或蒸氣環境;

3.    戶內、戶外(IP54,IP65*)；

4．適用于可燃性粉塵環境20區、21區、22區；

5．適用于溫度組別為T1—T6的環境；

6．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等**性危險環境；

組別含義

編輯

1.1**性氣體環境危險區域的劃分
    不同的**和地區，按各自的標準劃分**危險區域。我國根據**性氣體混合物出現的頻繁程度和持續時間，將**性氣體環境分為O區、1區和2區。（與IEC國際電工委員會一致）
    0區：連續出現或長期出現**性氣體混合物的環境。
    1區：在正常運行時可能出現**性氣體混合物的環境。
    2區：在正常運行時不可能出現**性氣體混合物的環境或即使出現也僅是短時存在的**性氣體混合物的環境。
    0區一般只存在于密封的容器，貯罐等內部氣體空間，在實際設計過程中1區也很少存在，大多數情況屬于2區。
    1.2防爆電器設備分為二類：
    Ⅰ類煤礦井下用電氣設備
    Ⅱ類除礦井以外的場合使用的電氣設備
    1.3Ⅱ類電氣設備，按其適用于**性氣體混合物**大試驗安全間隙或**小點燃電流比，分為ⅡA，ⅡB，ⅡC三類；并按其**高表面溫度分為T1-T6六組。
    1.4**性氣體混合物按引燃溫度分組，見表1。
    1.5**性氣體混合物，按其**大試驗安全間隙（MESG）或**小點燃電流比（MICR）分級，見表2。
    表1
    組別
    引燃溫度t(℃)
    T1
    450    T2
    300    T3
    200    T4
    135    T5
    100    T6
    85    表2
    類別
    **大試驗安全間隙（MESG）（mm）
    **小點燃電流比
    ⅡA
    ≥0.9
    >0.8
    ⅡB
    0.5    0.45≤MICR≤0.8
    ⅡC
    ≤0.5
    <0.45
    性質：在規定試驗條件下，氣體、蒸氣**性混合物的**小點燃電流與甲烷**性混合物的**小點燃電流之比。中國規定氣體、蒸氣危險物質按**小點燃電流比分為ⅡA級，ⅡB級和ⅡC級**小點燃電流比≤1.0，>0.8的為ⅡA級；≤0.8，>0.45的為ⅡB級；≤0.45的為ⅡC級。例如，乙烷、乙烯、**分別為ⅡA級，ⅡB級，ⅡC級危險物質。

產品特點

編輯

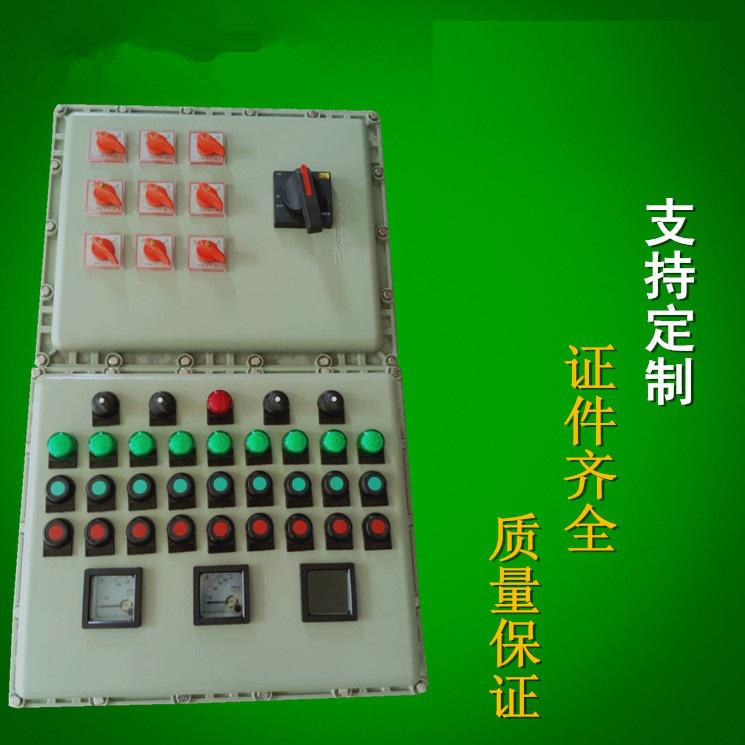

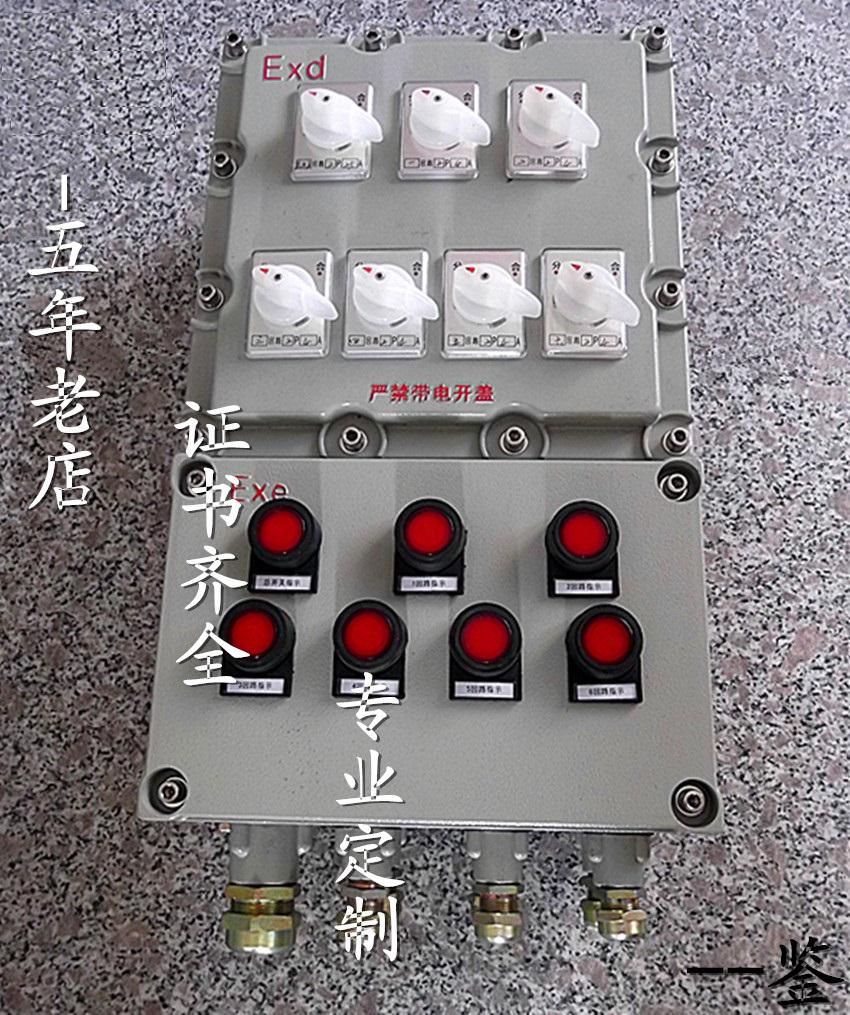

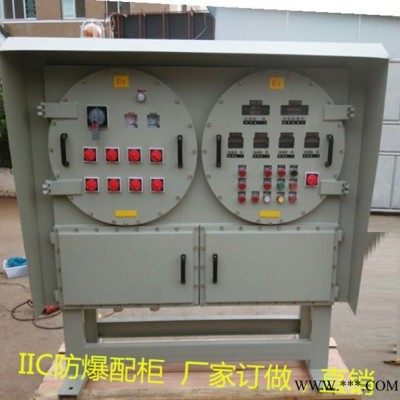

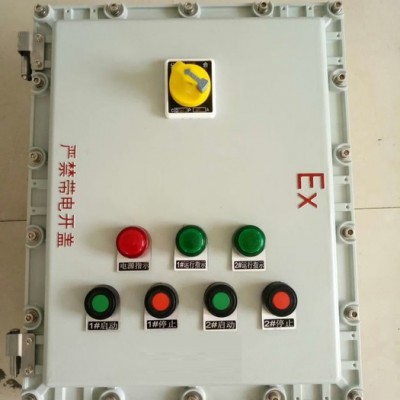

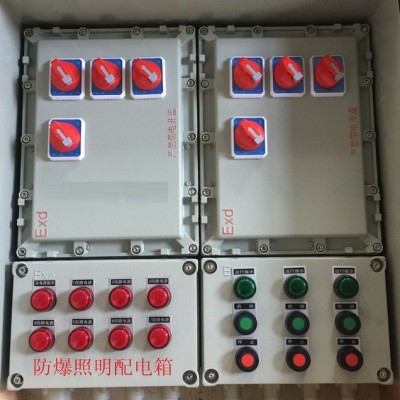

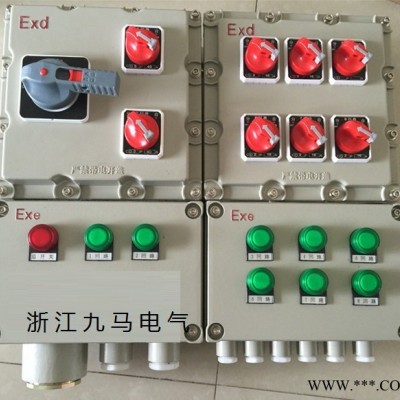

防爆控制箱(21張)

1.    防爆控制箱外殼采用鋼板焊接或鑄鋁合金或者304不銹鋼壓鑄成型， 表面高壓靜電噴塑，產品整體一般采用隔爆型外殼和增安型外殼組合成的復合型結構。

2.    隔爆型外殼內裝元件可裝防爆按鈕、防爆元件、防爆信號燈、防爆轉換開關及防爆儀表等防爆元件和交流接觸器、熱繼電器、溫控器及各種功能模塊等普通電器元件；增安型外殼內裝按鈕、控制開關、儀表等均為防爆元件。

3.    .控制箱內部元件根據用戶的要求進行排列，可實現多種功能。

4.    內裝元件及信號燈顏色請用戶在選型時予以注明，該產品根據用戶要求變化多端，訂貨時須提供電氣線路圖

5.    布線方式，鋼管或電纜、防爆軟管均可

6.    防爆控制箱可分為立式，掛式。（詳情根據客戶來圖定制）

技術特點

編輯

1.鋁合金外殼壓鑄成型，表面噴塑，外形美觀；

2.增安型外殼，模塊結構組裝，內裝防爆指示燈、電流表、電壓表、按鈕及轉換開關等；

3.隔爆型外殼，內裝指示燈、電流表、電壓表、按鈕、轉換個、繼電器等；

4.曲路密封結構設計，具有良好的防水防塵性能；

5.外露緊固件均用不銹鋼材質；

6.鋼管或電纜布線。
