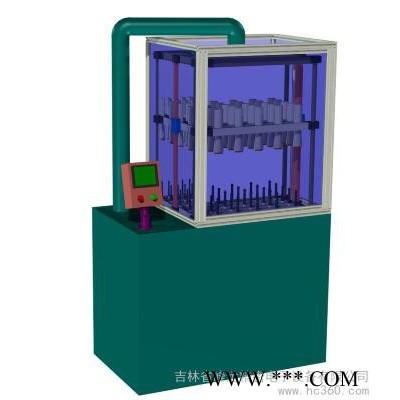

?產品名稱：絕緣材料耐電壓測試儀（生產線專用型）

?產品型號：FYJN-25

?絕緣材料耐電壓測試儀（生產線專用型）主要適用范圍及功能：
 本測試儀是針對各種絕緣材料制成產品在生產線環節做在線高壓耐壓檢測使用，本試驗臺可一次檢測25個產品，在設置好耐壓電壓及耐壓時間及裝卡好試樣后，試驗臺上下電極固定板會自動合攏夾住試樣，并自動升壓至設置電壓，當耐壓時間到時，自動切斷試驗電壓并自動抬起到初始位置，耐壓檢測過程中，如果某一個試樣的耐壓強度不夠被擊穿時，系統會自動切斷該產品回路的電壓，并記錄耐壓時間，同時其他被測樣品耐壓檢測正常進行，被測時間到后，系統會自動提示不合格產品的標號（1-25號），操作者根據提示分揀出不合格產品。本試驗臺控制系統采用北京昆侖通態的真彩觸摸屏顯示方式。操作軟件界面包含設置參數及試驗參數等可選項，下位機采用松下FPX0060R系列可編程控制器，模擬采集系統均采用工業級變送器，系統運行可靠，故障率極低，可以運用在生產線上大批量檢測絕緣類產品。
注：本試驗臺的測試電極可以根據試驗樣品形狀及尺寸不同自由拆卸裝配，每一種樣品都沒有專用尺寸的測試電極，需要做試驗時候，先更換上該品種的測試電極即可，高壓測試端為喇叭口收緊式固定方式，可以對不同直徑的樣品統一使用，無需更換。

?絕緣材料耐電壓測試儀（生產線專用型）主要技術參數及其精度：

1、設備輸入電壓： 交流 220 V
2、試驗電壓方式： 交流 0--35 KV ;
                  直流 0--35 KV ;
3、電器容量： 3 KVA
4、漏電電流選擇：1—50 mA設定.
5、升壓方式：自動升壓（步進電機驅動）
6、支持短時間內短路試驗要求。
7、同時試驗樣品數量：25支（每次試驗）
8、電壓測量誤差： ≤ 2％
9、試驗電壓連續可調： 0--35 KV
10、耐壓時間設定：0-1小時（可連續設定）
11、八級安全防護措施： （1） 超壓保護
（2）試驗過流保護
（3）試驗短路保護
（4）安全門開啟保護
（5）軟件誤操作保護
（6）零電壓復位保護
（7）試驗結束放電保護
（8）獨立保護接地
（9）試樣固定方式圖：

（10）高壓電極固定方式圖：

?絕緣材料耐電壓測試儀（生產線專用型）主要配置：
1、試驗主機一臺（含鋁合金防護罩及藍色有機玻璃門等）
2、3.5萬伏高壓發生器一臺
3、全自動微電腦電壓調壓裝置一套（串口方式）
4、電壓采集及電流采集隔離式變送裝置25套
5、試驗專配電極規格（黃銅）：
     樣品A   25套
     樣品B   25套
     樣品C   25套
6、北京昆侖通泰彩色7寸觸摸屏一套
7、松下FPX0-60R可編程控制器一套
8、電壓模擬輸入單元一套
9、電流模擬輸入單元一套
10、電壓電流變送器25套
11、程序光盤一套
12、產品說明書一份
13、產品合格證一份
