| 殼體防護等級 | IP30 |
|---|---|
| 訂貨號 | 220100110 |
| 加工定制 | 是 |
| 額定電流 | 63（A） |
| 短路關合電流 | 6（KA） |
| 外形尺寸 | 4位~40位 |
| 產品認證 | CCC |
| 外殼材質 | 鋼板或ABS |
| 物料編號 | 220100110 |
| 最小包裝數 | 1 |
| 規格 | PZ30 |
| 是否跨境貨源 | 否 |
| 品牌 | Schneider/施耐德 |
| 型號 | PZ30 |
1 概述
PZ30配電箱適用于各種樓宇和廠房的照明控制、中小型電器設備控制和電能分配，額定電壓220/380V，設備最大總電流100A，單路輸出最大電流80A，額定短時耐受電流6kA，最多輸出可達36路。PZ30配電箱有（嵌入式）和明裝安裝方式，適用于建筑物的不同部位。內部器件通用型強，變換方便，可滿足現場施工的適應型配置和后期調整。
2 使用環境條件
a) 周圍空氣溫度-25℃～40℃。
b) 海拔不超過1000m。
c) 周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸汽或鹽霧的污染。
d) 濕度條件如下：
——在24h內測得的相對濕度的平均值不超過95%；
e) 地震烈度不超過8度
當使用條件不同或有特殊要求時需與制造廠協商
3 技術參數
項 目 | 單 位 | 數 值 |
額定電壓 | V | 220 380 220/380 |
額定頻率 | Hz | 50 |
額定電流（單路輸出） | A | 6 10 16 20 25 32 40 50 63 80 |
額定電流（裝置總電流） | A | 250 |
額定短路開斷電流 | kA | 6 |
防護等級 |
| IP30 |
4 產品型號的組成及含義

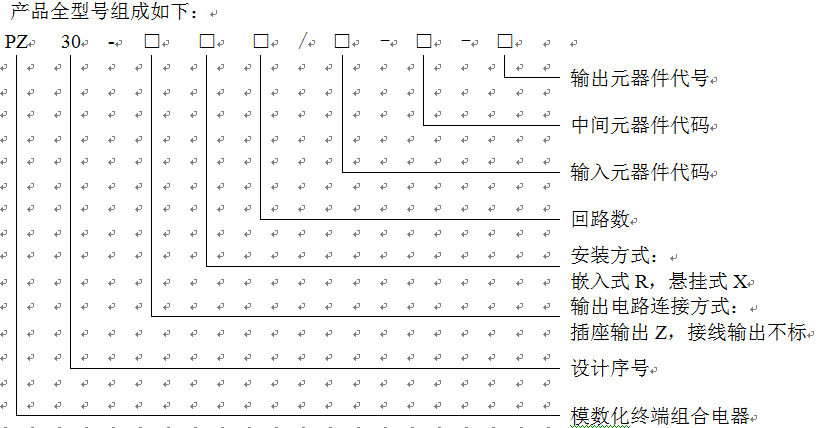

4.1 產品全型號組成
4.2 元器件代碼含義
元件名稱 | 極（相）／線 | 代碼 |
| 元件名稱 | 極（相）／線 | 代碼 |
小型塑殼隔離器 | 1 | S |
| 暗插座 | 1/2 | J |
2 | O |
| 1/3 | B | ||
3 | X |
| 3/4 | C | ||
4 | N |
| 3/5 | U | ||
小型塑殼斷路器 | 1 | E |
| 電壓表 | 單相 | V |
2 | F |
| 電流表 | 單相 | A | |
3 | G |
| 指示燈 | 單相 | D | |
4 | H |
| 小型熔斷器 | 單相 | R | |
剩余電流動作 斷路器 | 1/2 | K |
|
|
|
|
2 | L |
|
|
|
| |
3 | M |
|
|
|
| |
3/4 | P |
|
|
|
| |
4 | Q |
|
|
|
|

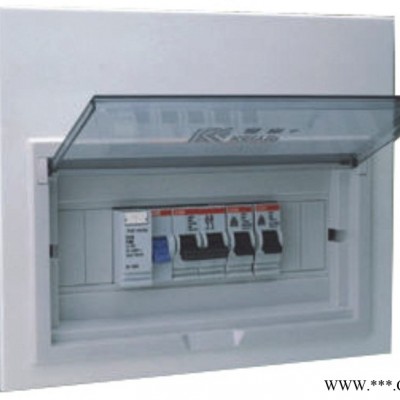

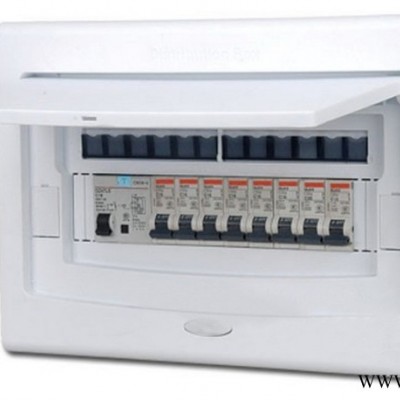

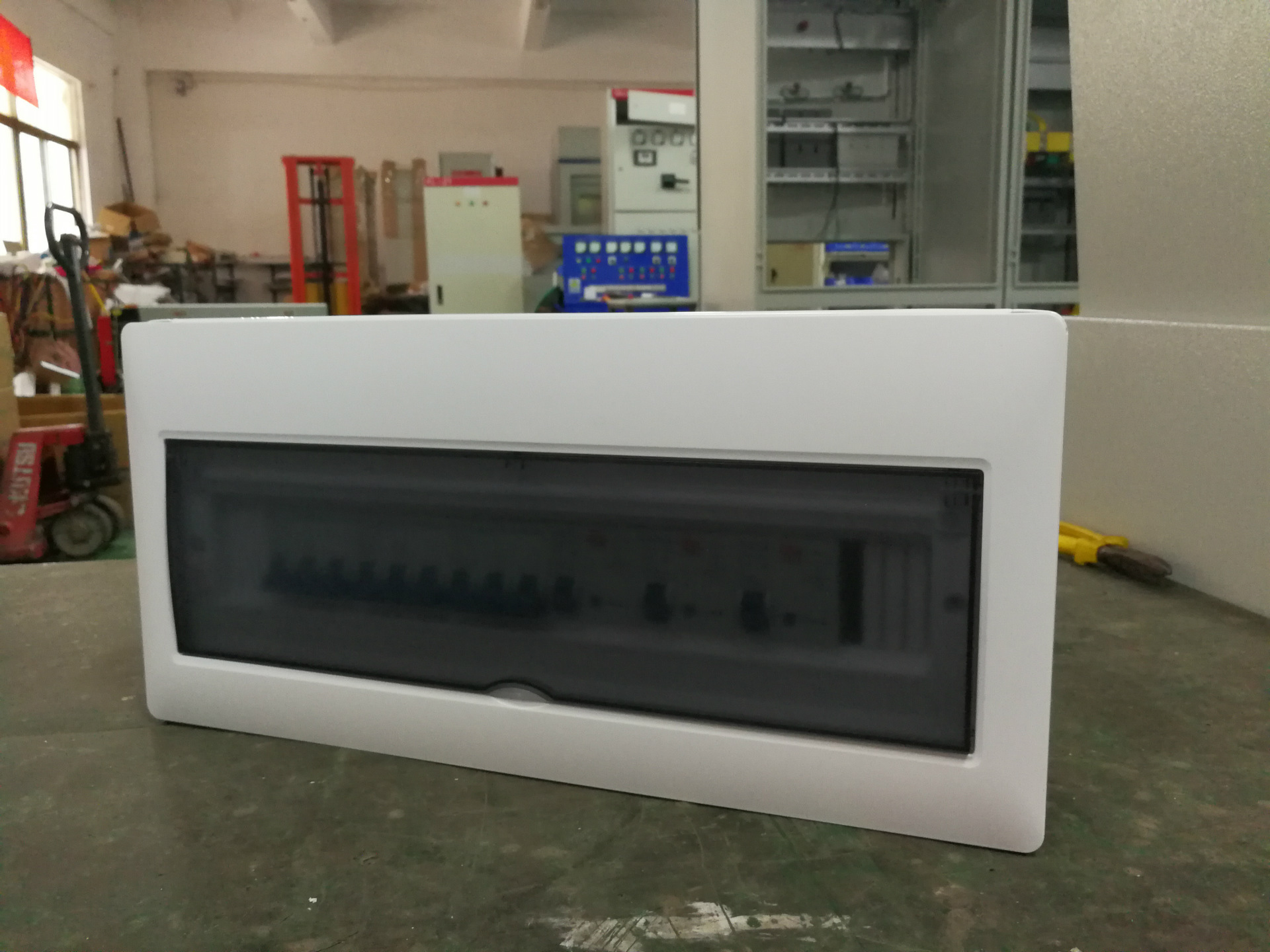

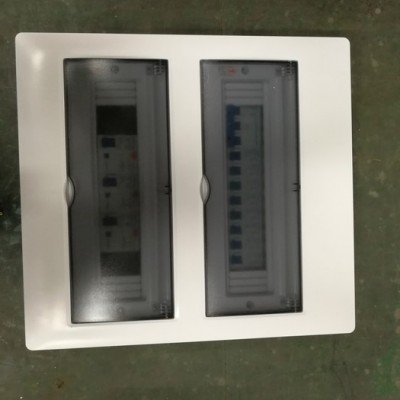

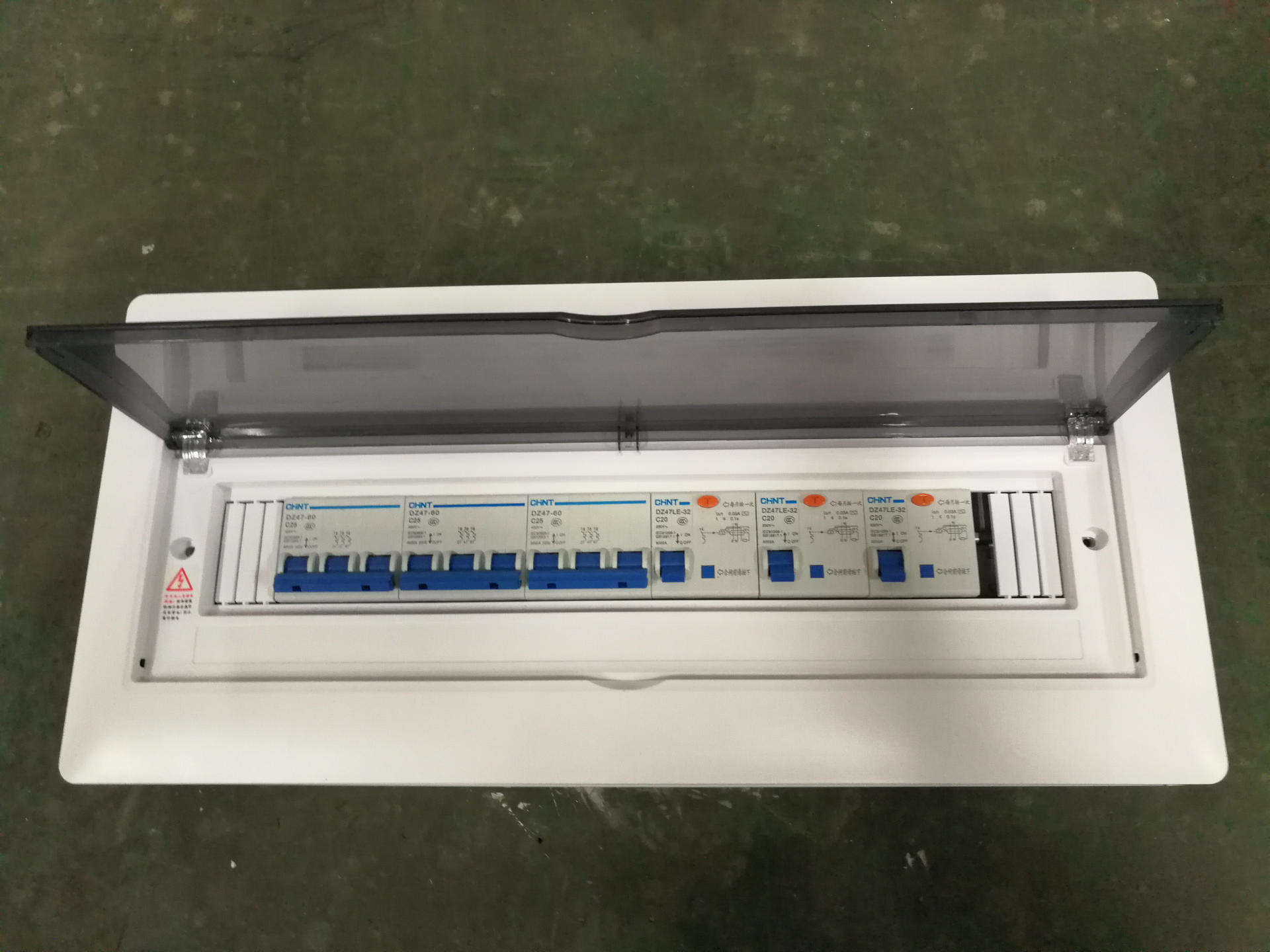

5 產品及工廠加工圖片
6 合作伙伴
