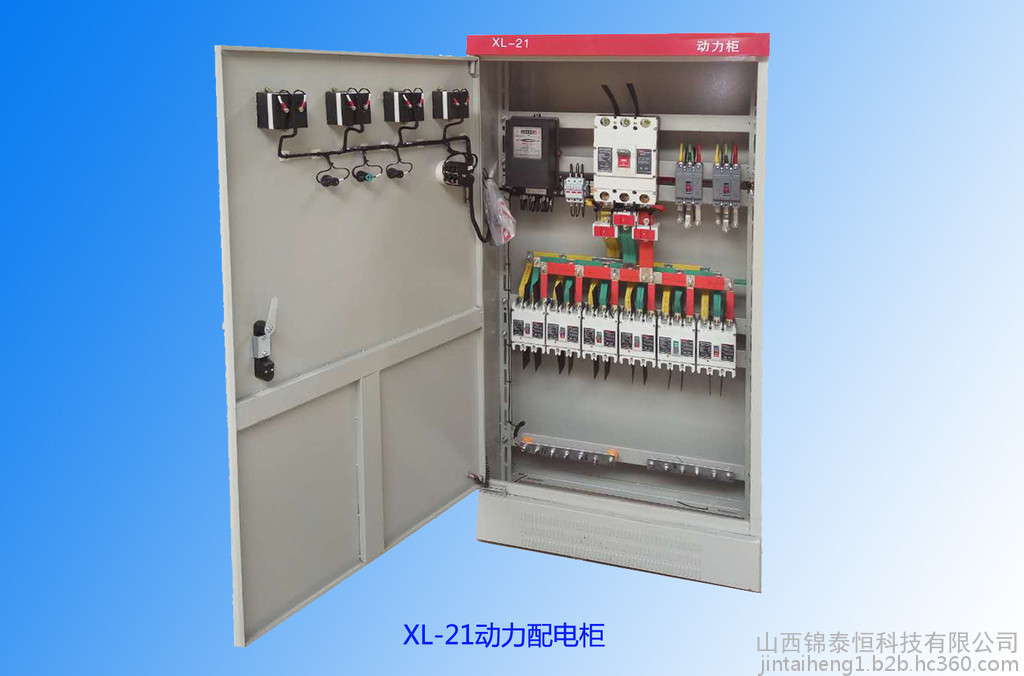

XL-21動力配電箱

一、概述

XL-21系列動力配電箱適合于工業與民用建筑中作交流頻率為50HZ、電壓500V及以下、三相四線電力系統的動力配電和照明配電用。同時適合制作各種電動機啟動柜，包括全壓直接啟動柜，全數字控制軟啟動柜、自耦降壓啟動柜，星三角啟動柜，多速電動機啟動柜等。具有數十種一次線路方案號或派生方案號供選擇使用，適用范圍廣。

二、適用范圍

1. 周圍空氣溫度不高于＋40℃，不低于－5℃。24h 內的平均溫度不得高于＋35℃

2. 戶內安裝使用，使用地點的海拔不得超過 2000m

3. 周圍空氣相對濕度在**高溫度為＋40℃時不超過 50％，在較低溫度時允許有較大的相

對濕度，（例如 ＋20℃時為 90％）應考慮到由于溫度的變化可能會偶然產生凝露的影響

4. 設備安裝時與垂直面的傾斜度不超過 5％

5. 設備應安裝在無劇烈震動的地方，以及不足使電器元件受到腐蝕的場所；用戶有特殊要

6.額定電壓：380/220VAC

7.**大額定工作電流：600A

8.額定絕緣電壓：660V

9.頻率：50Hz

10.防護等級：IP30

11.短時耐受電流：18kA

12.短時耐受電流：36kA

三、結構特點

XL型動力配電箱系封閉防塵式，外殼用鋼板彎制而成，刀熔組合開關操作手柄安裝在箱前右柱上部，可以作為切換電源之用，配電箱前面裝有一只電壓表，指示匯流排母線的電壓，配電箱前面有門，門打開后，配電箱內部設備敞露，便于檢修維護。

    XL型動力配電箱均采用新型電器組件，具有結構緊湊，檢修方便，線路方案可以靈活組保等特點，配電箱除裝有空氣斷路器和熔斷器作為短路保護功能，還具有過壓、欠壓、缺相告警功能，箱前門可裝指示電表，操作按鈕和指示燈。

四、訂貨須知

1. 一次線路方案及單線系統圖；

2 .二次線路展開系統圖；

3 .每箱內所裝設各種電器的詳細規格及參數

4.聯系人、聯系方式、聯系地址
