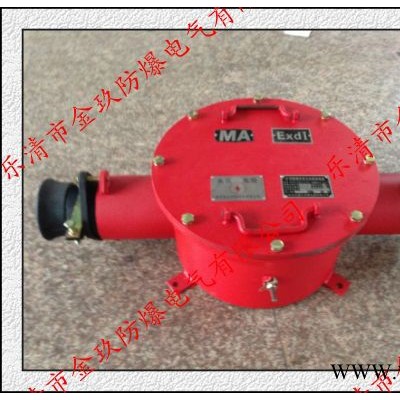

BHG2-400/10-2G礦用隔爆型高壓電纜接線盒

樂清市金玖防爆電氣有限公司**，其外觀美觀，做工精良**，產品遠銷全國各省市，贏得了不錯的口碑和業績。

一、BHG2-400/10-2G概括：

產品名稱： 礦用隔爆型高壓電纜接線盒

規格型號： BHG2-400/10-2G

標準和要求： GB3836-2000,MT1100-2009,

適用范圍： 嚴格按煤礦安全有關規定使用。接線盒適用于具有**性氣體(甲烷)和煤塵混合物的煤礦井下采煤掘進巷道中連接電力電纜電路接線之用。

二、BHG2-400/10-2G工作環境：

1. 海拔高度不超過1000m；

2. 環境氣壓(86～110)kpa；

3. 環境溫度(—20～＋40)℃；

4. 空氣相對濕度不大于98%(＋25℃時)；

5. 金屬及絕緣的氣體和蒸氣的環境中；

6. 額定電流：200A、315A、400A、500A、630A

7. 額定電壓：3.3KV、6KV、10KV

8. 通口數：二通、三通

三、BHG2-400/10-2G結構簡介：

接線盒的隔爆外殼為鋼板結構，蓋采用螺栓連接型式，兩側為電源引線端，并設有控制線引入裝置。殼體內設有三個主接線端子，基座為高壓電瓷，并設有一個輔助接線端子。兩端分別設有支撐與固定應力錐的托板。

四、BHG2-400/10-2G使用

1、接線盒拆箱后，應檢查有無損壞現象，零件有無缺失。

2、接線盒應垂直懸掛在巷道的上部或固定在專用支架上。

3、兩側引入端的電纜要有適量的馳度，不得使電纜頭承力。

4、電纜兩側進入箱體后，需用托板將其端部的應力錐固定。

5、電纜兩端裸露30mm芯線用特制壓緊螺母將其與接線端子壓緊（用專用扳手操作），保證可靠接觸，不允許芯線松散。

6、接線盒各部緊固螺栓必須齊全，定期由專人檢查，如有問題必須及時處理。

7、接線盒的檢修和遷移都不得在帶電情況下進行，必須在斷電源后，按《煤礦保安規程》要求，用可靠手段放電后，才可打開蓋子。

8、接線盒在使用時必須可靠接地。

9、在預制電纜終端之前須先將壓緊法蘭、密封圈、擋圈和聯通節套入電纜，按高壓電纜的終端制作工藝處理好電纜終端。

10、在沒有控制線引入時，將兩端的監視屏蔽線分別編在一起，通過輔助端子聯接起來。分別將兩端的接地線編在一起，接到各自的內接地裝置上。
