柜內干擾

    控制柜內的高壓電器，大的電感性負載，混亂的布線都容易對PLC造成一定程度的干擾。

    來自信號線引入的干擾

    與PLC控制系統連接的各類信號傳輸線，除了傳輸有效的各類信息之外，總會有外部干擾信號侵入。此干擾主要有兩種途徑：一是通過變送器供電電源或共用信號儀表的供電電源串入的電網干擾，這往往被忽視；二是信號線受空間電磁輻射感應的干擾，即信號線上的外部感應干擾，這是很嚴重的。由信號引入干擾會引起I/O信號工作異常和測量精度大大降低，嚴重時將引起元器件損傷。

    主要抗干擾措施

    電源的合理處理，抑制電網引入的干擾

    對于電源引入的電網干擾可以安裝一臺帶屏蔽層的變比為1:1的隔離變壓器，以減少設備與地之間的干擾，還可以在電源輸入端串接LC濾波電路。

    安裝與布線

    動力線、控制線以及PLC的電源線和I/O線應分別配線，隔離變壓器與PLC和I/O之間應采用雙膠線連接。將PLC的IO線和大功率線分開走線，如必須在同一線槽內，分開捆扎交流線、直流線，若條件允許，分槽走線好，這不僅能使其有盡可能大的空間距離，并能將干擾降到低限度。

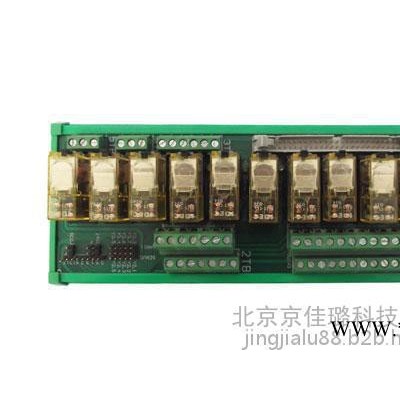

   在繼電器電路圖 中的選擇開關SA的常開觸點和常閉觸點分別表示自動方式和手動方式。

    PLC的輸入端只需外接SA的一個觸點（例如常開觸點），在梯形圖中，I0.5的常開觸點和常閉觸點分別對應于自動方式和手動方式。

    如果在繼電器電路圖中，某些觸點總是以相同的串并聯電路的形式出現，可以將這種串并聯電路作為一個整體接在PLC的一個輸入點上。串并聯電路接通時對應的輸入位(I)為1狀態，梯形圖中該輸入位的常開觸點閉合，常閉觸點斷開。
