| 產品認證 | iso9001 |
|---|---|
| 額定電流 | 40 |
| 結構形式 | 柜式 |
| 外形尺寸 | 1800*800*600 |
| 殼體防護等級 | C級 |
| 品牌 | 競菲電氣 |
| 型號 | XL-21 |
| 加工定制 | 是 |
| 短路關合電流 | 30 |
| 物料編號 | JF-KZDY |
| 型號報價 | 8000 |

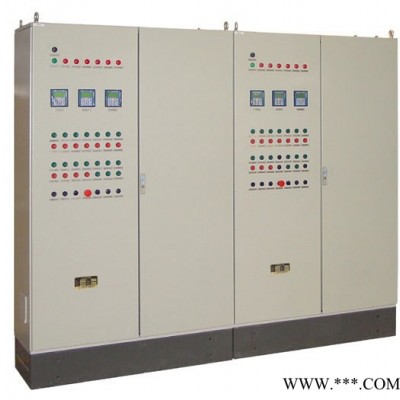

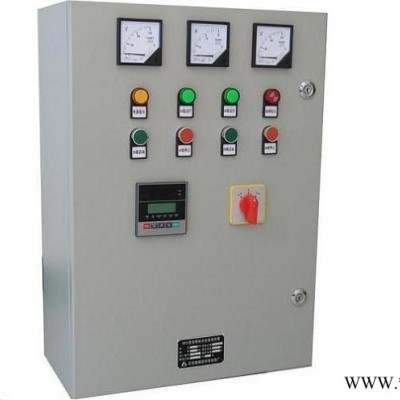

低壓配電柜
產品概述： 低壓成套開關設備和控制設備俗稱低壓開關柜，亦稱低壓配電柜，它是指交、直流電壓在1000V以下的成套電氣裝置;低壓配電柜使用在負荷比較分散、回路較少的場合；它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷控制中短路、過流、過壓、過熱、過載等多種保護，低壓配電柜分直接控制啟動、星三角降壓?jiǎn)?dòng)控制、自耦降壓?jiǎn)?dòng)控制、軟啟動控制等各種啟動方式。廣泛應用于農業，工業，市政工程，高層建筑的照明、給排水、消防、噴淋、傳動、電磁閥、風機、增壓泵的自動控制及空調冷熱水循環泵控制鍋爐補水等多種場合，是各類電機理想的配套產品。產品特點：
1) 選用國內外知名電氣品牌（施耐德、西門子、ABB、德力西、正泰、歐姆龍）等；
2) 電路設計簡潔明了、思路清晰，便于故障分析、維修；
3) 性能優良、控制方式靈活、工作穩定可靠；
4) 手動、自動控制功能設置，可保證設備的安全連續運行；
5) 多臺電機可循環交替運行，均衡各臺電機的平均工作時間延長電機的使用壽命；
6) 完善的保護功能，具有短路、過流、過壓、過熱、過載等多種保護，。
功能特性：
1、控制類型
1) 液位控制：采用浮球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和停止，實現自動的供水和排水，主要用于有水箱和水池的場合；
2) 壓力控制：采用外接電接點壓力表，壓力控制器或壓力開關，可根據管網壓力的高低、自動控制水泵的啟動和停止，使得官網中的壓力處于恒壓狀態，主要適用于生活供水和消防用水；

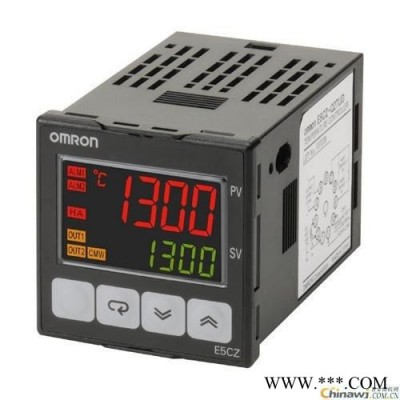

3) 溫度控制：配合溫度傳感器和溫度控制儀表來使用，可根據溫度的變化，自動控制風機、水泵、空調的啟動和停止。主要用于溫室大棚，養殖廠，工業輸送介質的恒溫系統等；
4) 時間控制：配合脈沖時間控制器和微電腦時控開關，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止，運用于需定時控制的設備等，例如園林花卉的定時噴灌等；
2、控制方式
1) 直接啟動：用控制啟停按鈕通過二次控制回路，使用電機全壓起動，(0.75kw~15kw，線路簡單)。
2) 星三角啟動：用二次控制回路實現電機的星三角啟動變換，來減少電機的啟動電壓，從而減少啟動電流，避免啟動時對電機以及負載造成較大的沖擊。此種方法比較經濟。主要適用于15kw以上的電機。
3) 自耦降壓?jiǎn)?dòng)：利用自耦變壓器來降低啟動時的電壓，從而減少啟動電流，來對電機進行啟動。主要適用于15kw以上的電機。
4) 軟啟動：利用軟啟動器來實現對電機的軟啟動和軟停止，來保護電機以及負載可能因?yàn)槠渌膯?dòng)方式造成的損害。
低壓配電柜的柜體選型及尺寸要求
低壓配電柜通常采用壁掛式和立柜式柜體，柜體為冷軋鋼板或不銹鋼鋼板材質，柜體表面進行磷化、噴塑或鈍化、拉絲處理。
適用范圍：低壓配電柜自動化控制技術廣泛用于工業、農業、軍事、科學研究、交通運輸、商業、醫療、服務和家庭等方面。采用低壓配電柜自動化控制技術不僅可以把人從繁重的體力勞動、部分腦力勞動以及惡劣、危險的工作環境中解放出來，極大地提高勞動生產率，增強人類認識世界和改造世界的能力。低壓配電柜自動化控制設備不僅讓企業更好控制開支預算，也提高工作效率等。
