| 電流 | 交流 |
|---|---|
| 動力形式 | 氣動 |
| 額定電流 | 45 |
| 工作形式 | 管焊 |
| 加工精度 | 大功率 |
| 控制方式 | 自動 |
| 類型 | 自動焊接設備 |
| 頻段 | 高頻 |
| 驅動形式 | 自動 |
| 輸入電壓 | 380V |
| 外形尺寸 | 2500mmx2200mmx1800mm |
| 樣式 | 臺式 |
| 用途 | 自動焊接 |
| 種類 | 自動焊接設備 |
| 作用對象 | 金屬 |
| 作用原理 | 脈沖 |
| 焊接原理 | 冷焊 |
| 品牌 | 金魯鼎 |
| 型號 | TPF4001-T |
| 加工定制 | 是 |

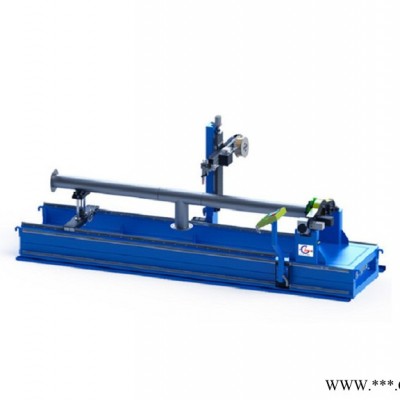

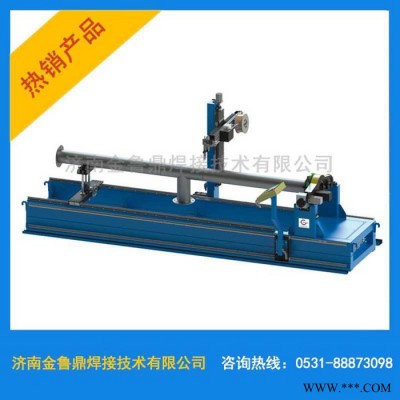

TPF系列管-法蘭自動焊
TPF系列自動焊的功能特點：
1.適應管管、管彎頭、管三通、管高頸法蘭對接；管法蘭、彎頭法蘭角接
2.適應碳鋼、低合金鋼、不銹鋼等多種材質的焊接
3.可搭載氬弧焊、二保焊、MIG/MAG焊、等離子焊等多種焊接設備
4.整機一體式設計，結構緊湊、成熟可靠；三爪自定心卡盤旋轉定位準確
5.三維焊接操作臂+全角度變位機+焊槍角度調節機構，保證了焊槍多位置、多角 度轉換
6.控制系統采用大屏幕觸摸屏人機界面，編程方便
7.焊接工藝存儲量為40套，可根據焊件規格，按編號直接調用相應焊接工藝
8.標配弧長調節系統（AVC）及焊槍橫擺系統（OSC）
9.數控自動送絲機，具自動反抽絲功能和脈動送絲功能，送絲精度高
10.強制循環水冷系統，保證了整機長時間可靠運行
11.一鍵式操作，自動完成整個焊接過程；也可根據需要實時干預焊接參數
技術參數
| 規格型號 | TPF4001-M | TPF4001-T | TPF8001-M | TPF8001-T |
| 焊接電源 | MIG/NBC500 | WSM400 | MIG/NBC500 | WSM400 |
| 變位機中心通徑 | 165mm | 360mm | ||
| 變位角度 | 0～360° | 0～360° | ||
| 十字臂行程 | 450mm×550mm×1000mm | 450mm×550mm×1000mm | ||
| 可焊環縫間距 | 1000、2000、3000 | 1000、2000、3500 | ||
| 焊槍變位角度 | 0～90° | 0～90° | ||
| | 2500mmx2200mmx1800mm | 2800mm×2600mm×2000mm | ||
| 整機重量 | 不小于600kg | 不小于800kg | ||
| 輸入電源 | 焊機30KW/380V/50Hz | 焊機30KW/380V/50Hz | ||
| 可焊法蘭外徑 | Φ20～Φ400 | Φ30～Φ600 | ||
| 可焊管子壁厚 | 不小于1mm | 不小于1mm | ||
| 彎頭旋轉半徑 | 不大于600mm | 不大于600mm | ||
| 最大載荷 | 240kg | 1000kg | ||
| 控制器 | 彩色觸摸屏式控制器 | |||
| 存儲量 | 40套焊接工藝 | |||
| 焊接層數 | 自動分層 | |||
| 焊槍擺動器 | 擺幅0～20mm； 擺動速度0～20mm/s； 坡口側停留時間0～5s | |||
| 弧長追蹤 | 追蹤范圍0～40.0mm ；追蹤速度0～6mm/s；弧長追蹤精度0.2mm | |||
| 氬弧焊送絲機 | 適應絲徑1.0mm、1.2mm | |||

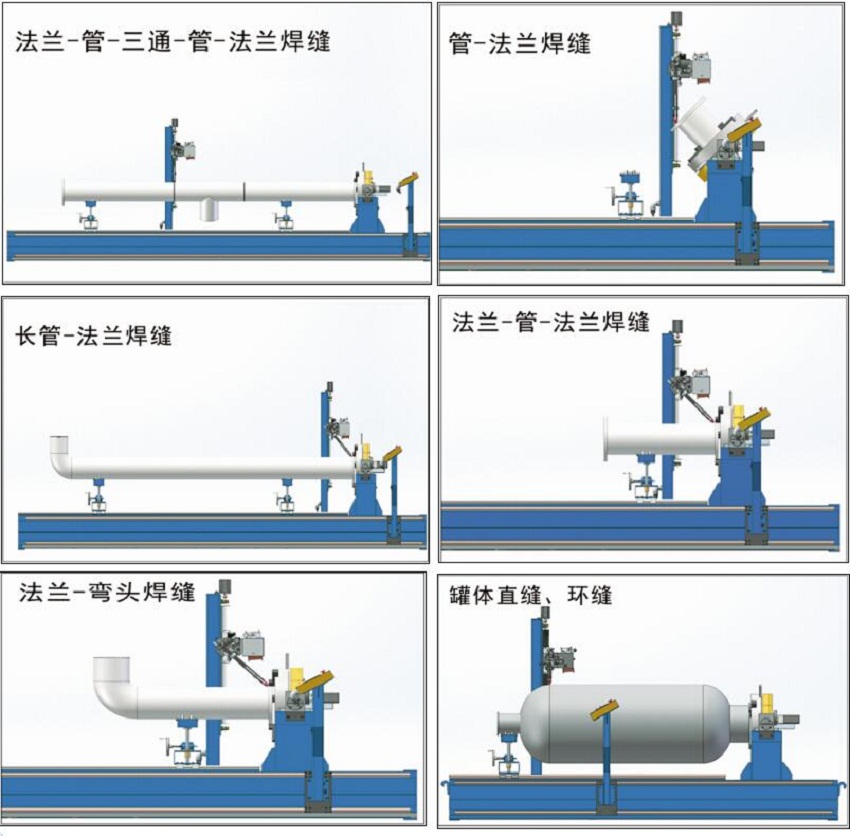

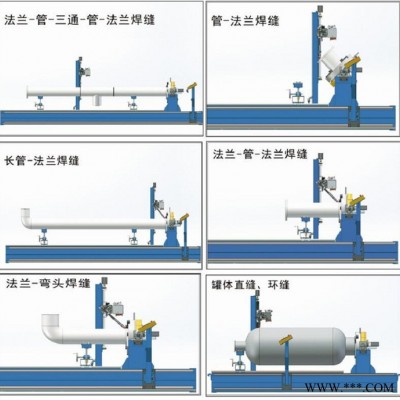

適用焊件效果圖：

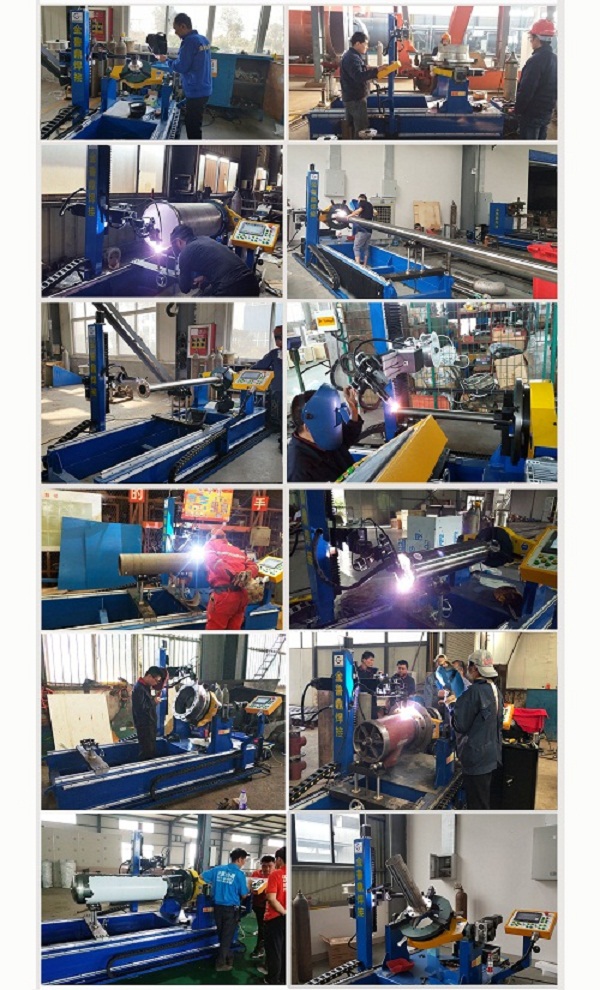

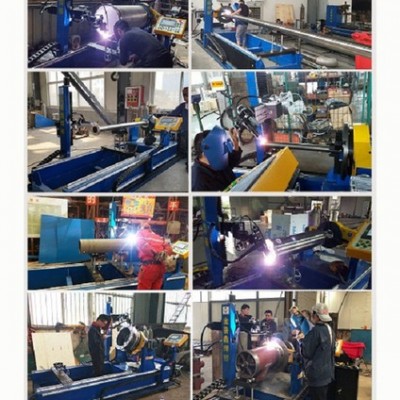

焊接現場應用和焊縫展示：
自動焊接設備 不銹鋼自動焊機 管法蘭自動焊機 管道自動焊機 自動焊接機
