| 電流 | 交流 |
|---|---|
| 動力形式 | 氣動 |
| 額定電流 | 50 |
| 工作形式 | 氬弧焊 |
| 加工精度 | 大功率 |
| 控制方式 | 自動 |
| 類型 | 自動焊接設備 |
| 頻段 | 高頻 |
| 驅動形式 | 自動 |
| 輸入電壓 | 380V |
| 外形尺寸 | 4500（長）×2400（寬）×2400（高） |
| 樣式 | 臺式 |
| 用途 | 焊接 |
| 種類 | 自動焊接設備 |
| 作用對象 | 金屬 |
| 作用原理 | 脈沖 |
| 焊接原理 | 冷焊 |
| 品牌 | 金魯鼎 |
| 型號 | HZ1220T |
| 加工定制 | 是 |

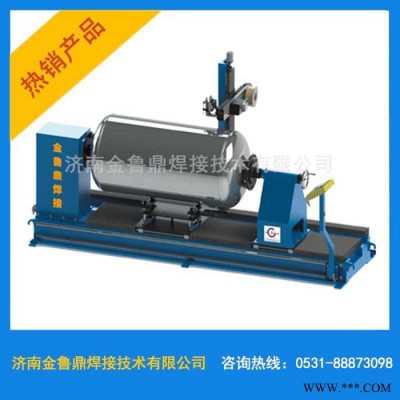

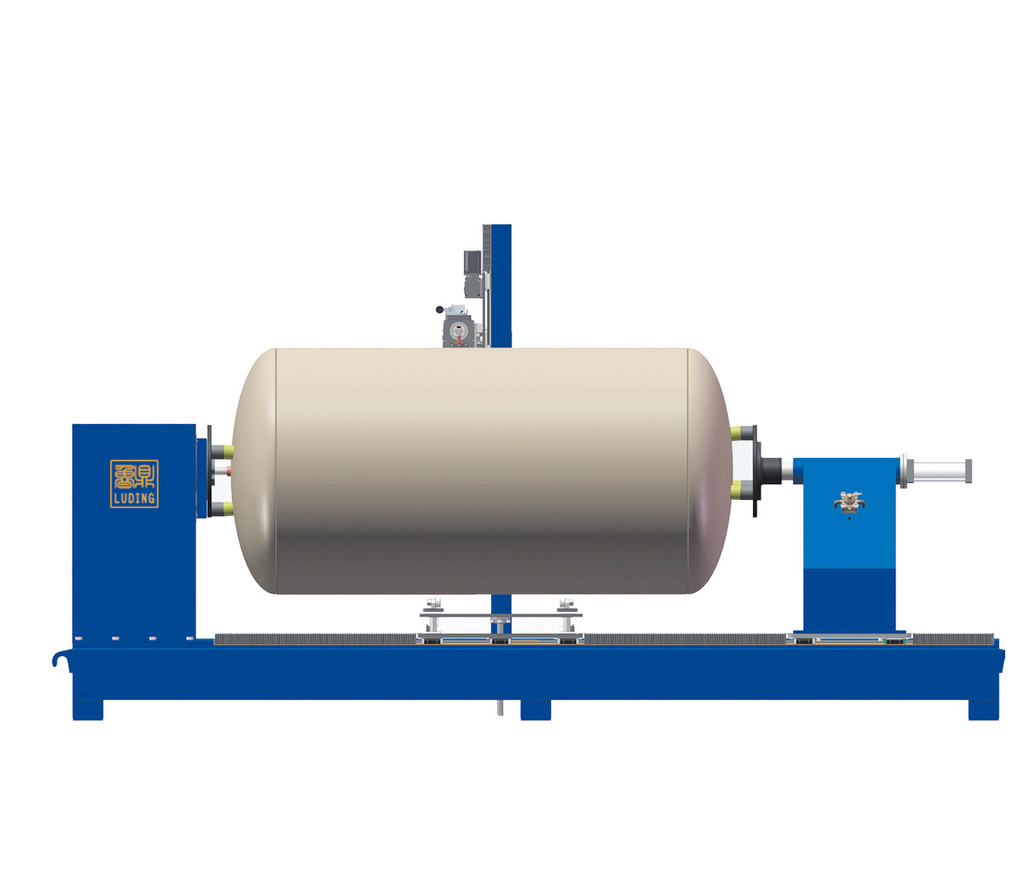

HZ系列罐體自動焊接系統
HZ系列罐體自動焊接系統的主要功能特點：
1.同時適應罐體封頭環縫及筒體直縫的焊接。
2.適應碳鋼、低合金鋼、不銹鋼、等多種材質的焊接
3.可搭載氬弧焊、二保焊、MIG/MAG焊、等離子焊等多種焊接設備
4.整機一體式設計，結構緊湊、成熟可靠。
5.采用頂緊方式實現裝夾，配合可調式罐體托架，能顯著提高裝夾效率
6.三維焊接操作臂+焊槍角度調節機構，保證了焊槍多位置、多角度轉換
7.控制系統采用大屏幕觸摸屏人機界面，編程方便
8.焊接工藝存儲量為10套，可根據焊件規格，按編號直接調用相應焊接工藝
9.標配弧長調節系統（AVC）及焊槍橫擺系統（OSC）
10.數控自動送絲機，具自動反抽絲功能和脈動送絲功能，送絲精度高
11.強制循環水冷系統，保證了整機長時間可靠運行
技術參數：
| 規格型號 | HZ1220T |
| 罐體規格 | Φ400～Φ1200 |
| 罐體長度 | 不大于2000mm+2倍標準封頭長度 |
| 罐體壁厚 | 1-6 mm |
| 焊接電源 | WSM400 |
| 供電電源 | 焊機30KW/380V/50Hz |
| 焊槍變位角度 | 0～90° |
| 整機尺寸 | 4500（長）×2400（寬）×2400（高） |
| 整機重量 | 1500 |
| **大載荷 | 600 |
| 控制器 | 彩色觸摸屏式可編程控制器 |
| 存儲量 | 10套焊接工藝 |
| 焊接層數 | 自動分層 |
| 焊槍擺動器 | 擺幅0～20mm； 擺動速度0～20mm/s； 坡口側停留時間0～5s |
| 弧長跟蹤 | 跟蹤范圍0～40.0mm ；跟蹤速度0～6mm/s；弧長跟蹤精度0.2mm |
| 氬弧焊送絲機 | 適應絲徑1.0mm、1.2mm |

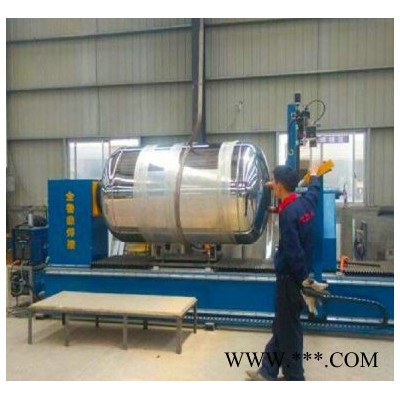

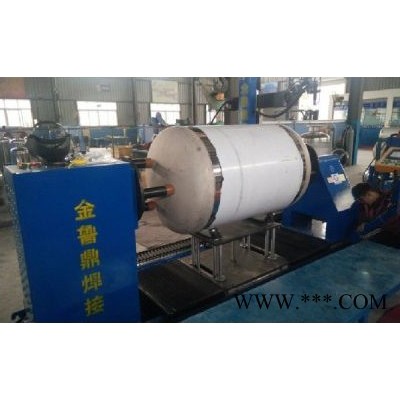

焊接現場應用和焊縫展示：
