| 品牌 | UPI |
|---|---|
| 型號 | UHS35S |
韓國UPI公司成立于1988年11月， 是一家專門生產電器機器的韓國企業。
“以客戶為基礎”是UPI的服務理念，20多年來，憑借高質量的產品和高品質的服務，UPI在電氣機械及相關行業里享有
很高的聲譽， 韓國浦項鋼鐵，現代重工，韓國曉星 等幾大機械企業都在使用UPI的產品，除此以外，UPI的產品還銷往印度、馬來西亞、阿聯酋、美國、中國等**，總計銷售達70多臺。
公司設立兩大事業部：機器事業部和電力電子事業部。
1.機器事業部開發的變壓器用鐵芯切斷機，于1997年獲得**權，從2003年起，出口至中國、日本、印度、中亞地區**及非洲，目前該裝備在國內外相關市場的占有率為95%以上；2002年開發完畢的變壓器制造用金屬箔片線繞機在韓國產業資源部主辦的精密技術大會上獲得三等獎，該產品在高價機械行業里代替了進口機械、增加了韓國機械的出口，獲得韓國“國務總理獎”。
2.電力電子事業部主要開發和生產的PCB鍍金用脈沖整流器，通過單獨技術開發的Multi Reverse Pulse Supply大幅減
少已有的整流器的電流損失，從而實現能源節約并更有效地進行高電流密度鍍金工作，鍍金速度大幅提高，與過去的設備相
比，其生產成本與供應費用更加低廉，因此，它更加合適于生產PCB的中小企業。
UPI生產的變壓器專用設備，與德國設備相比性價比更高；與中國的設備相比，效率高，產品精密度高，損耗量小，為企業大大降低了生產成本，是目前中國各變壓器生產廠家的**選擇。

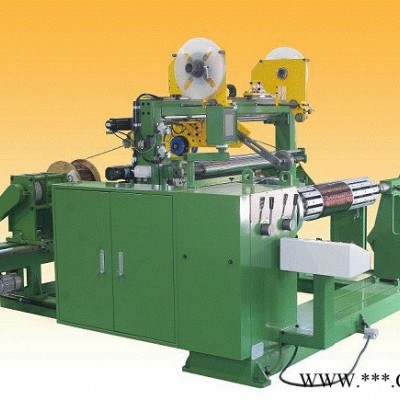

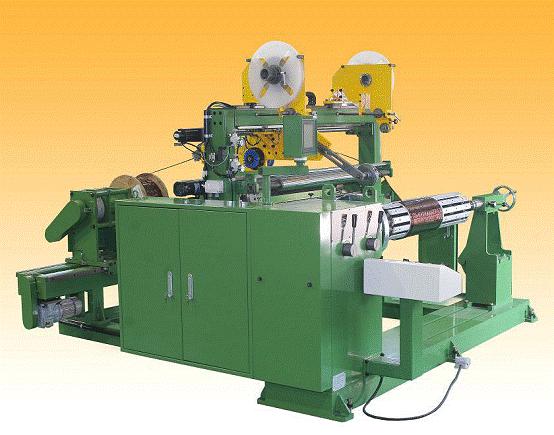

線圈繞線機
1.介紹
UHS35 型號為生產電力變壓器而被所設計的。這機械還應用于銅絲用繞線機
○ 圓形與矩形金屬絲用線圈
○ 自動金屬絲引導方向機
○ 裝有每個范圍的頻率轉換器的變速
○電磁開動的制動系統
○ 通過觸屏的展示
2.一般說明
1) 加工原料 --------------------- 矩形的銅和鋁線圈
2) 處理帶數量 --------------------- 1個線圈
3) 線圈尺寸 ------------------------ 4毫米t x 20毫米 width & 0.3 to 3.0毫米 round coil
4) 線圈寬度 --------------------- 1000毫米(**大)
5) 線圈裝載重量 --------------- 800kgs. (**大)
6) 線圈外徑 ------------------------ ￠700 (**大)
7) 控制系統 ------------------------ AC motor speed control
8) 主要電源 ------------------------ AC 380 Volt, 50Hz.4w, 3 phase or 用戶決定
9) 機械重量 ----------------------- 1300kg(approx.)僅用于繞線 only winde
3.加工裝備安排和范圍的詳細內容
1) 線圈繞線機 (UHS35S) ------------------ 1 set
2) 圓形線圈供應和拉緊裝備 ------------------ 1 set (選項 1)
3) 矩形線圈供應和拉緊裝備 ------------------ 1 set (選項 2)
4) 絕緣供應裝備和開卷機 ------------------ 1 set (選項 3)
5) 端部絕緣裝備 ------------------ 1 set (選項 4)
4. 有關個別裝備的說明
線圈繞線裝備
線圈直徑 --------------------- 1￠ 700 (**大)
線圈寬度 --------------------- 1000 毫米 (**大)
中心間距 --------------------- 450(min) 1500 毫米 (**大)
裝載于軸間 --------------- 800kg
地面上高度 --------------- 900 毫米
速率范圍 ------------------ 0 ~ 30 – 90 – 110 - 120 – 300 - 450 RPM
尾座莫氏緯度 ------------ MT-05
住轉動 --------------------- 裝有頻率轉換器的交流發動機

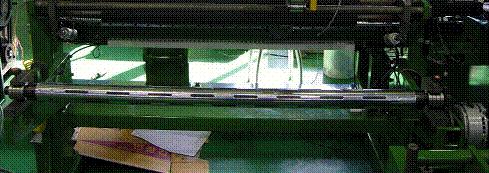

[ 繞線] [ 線圈引導 ]
1) 控制系統
電氣設備 -------------------- 操作板, ( 數碼計數器、速度控制、開關)、主面板 ( 逆變器、 NFB、 MG S/W )
輸入電源 -------------------- 3 phase 50Hz/ 380V or 用戶決定電壓
電源消耗 -------------------- 3 phase 5 KVA (大約)
功能 ------------------------- 平穩起止、 速度調節、圖層數碼展示、使用腳踏開關的起止等

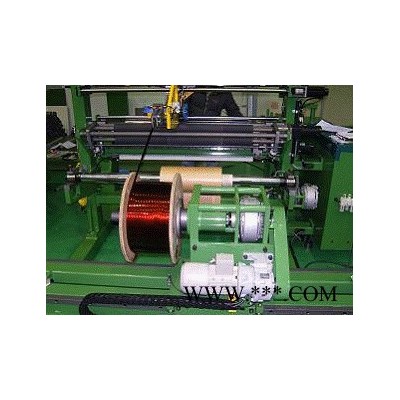

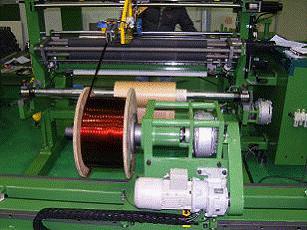

2) 圓形線圈供應與拉緊裝備(選項 1)
型號l ------------------------ URT100
拉緊程度調節器 ----------- 按彈簧的狀態
3) 矩形線圈供應與拉緊裝備 (選項 2)
開動系統 --------------------------------- 有速度調節功能的交流發動機
方向轉換 --------------------------------- 通過傳感器操作 (左-右 )
線圈拉緊程度調節器 ------------------- 通過粉制動器系統操作
線圈數量 ------------------------------------ 1
傳導支架寬度 ------------------------------ 900毫米 (**大.)
供應線圈外徑 ----------------------------- 600 m/m (**大)
線圈裝載重量 ------------------------------ 500kgs(**大)

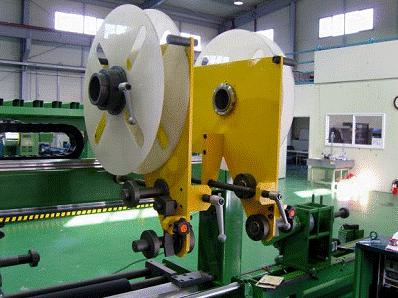

4) 絕緣供應裝備與開卷機 (選項 3)
絕緣寬度 ---------------------------------- 950 毫米(**大)
供應線圈內經 ---------------------------- 70/76 毫米
供應線圈外徑 ---------------------------- 400 m/m (**大)
線圈供應數量 ---------------------------- 1
使用可調節的粉制動工具的制動
5) 端部絕緣裝備 (選項 4)
裝備數量 ----------------------------------- 2 sets
供應線圈內經 ----------------------------- 70/76毫米
供應線圈外徑 ----------------------------- 400毫米(**大)
端部帶寬度 -------------------------------- 60毫米(**大)
6) 備件(包括)
帶 ------------------------------------------- 1set
備件
7) 尺寸規格和要求
整體 (有選項 ) ---------------------------- 2800毫米W x 3100毫米D x 2000毫米 H (大約)
環境溫度 ----------------------------------- min. 5 °C - **大. 40°C
交流電源 ----------------------------------- 5Kva
9) 超過供應范圍
A) 在購買人的工廠電氣供應裝備、布線材料及布線工作
B) 在工廠的安全柵欄及類似裝備
10) 注意
鍍金：進行一次防止腐蝕鍍金，然后再進行**兩次鍍金(聚氨酯 涂料)
購買人或代表人允許在工廠里加工中對所有的裝備進行檢驗。
