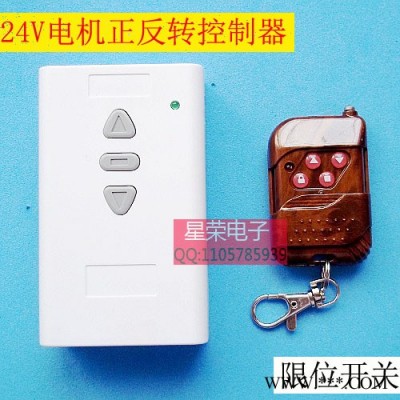

24V直流電機正反轉控制器 用于控制直流24V電機正反轉接線簡單：2進2出 ，進線部分接24V供電，出線直接接電機。功能齊全；學習功能，通過配對按鈕即可使遙控器取得使用權限，沒有學習過的遙控器是用不了的帶限位開關接口稍作處理即可實現到指定位置，電機停止運轉。

注意：限位開關（需要另外購買，本店不提供）需要提供常閉式的，即自然狀態下保持接通，到達指定位置斷開。

產品特點：

1、采用無線數字識別技術，每個開關各自獨立密碼，不會相互干擾。

2、無線射頻遙控，無方向性，信號可穿越墻壁。

3、無需布線，節省布線成本，省時省力。

4、學習型 多功能，增配遙控器簡單，通過配對按鈕即可。

5、帶限位開關，可以實現電機運行到指定位置后，停止運轉。

 產品展示：

遙控 手動功能兼容，使用方便 。通電后，指示燈亮，控制板進入待機狀態。

通過配對按鈕即可使遙控器取得使用權限，沒有學習過的遙控器是用不了的。 蜂鳴器提示操作，控制板接收到遙控器的信號后，蜂鳴器就提示。

帶有限位開關：常閉型 當上下限位開關的2條線斷開后 ，電機停止運轉。

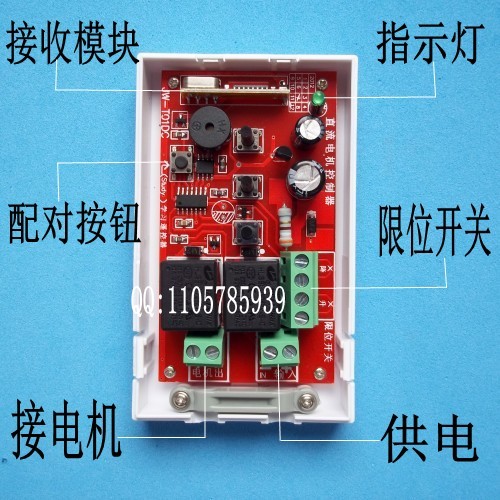

接線一目了然，電機出：接24V電機 IN輸入：接24V供電 24V繼電器，30V電壓最大負載電流10A，請勿超負荷運行。

遙控 手動 兼容

帶線束卡位，避免拉扯造成接線脫落。

參考操作說明：

1，準備工作：控制器接通電源（注意正負極），遙控器裝上電池。

2，刪除遙控器：也叫清空數據，按下配對按鈕，不松手，大約3-5秒指示燈閃爍，松手，表示清除成功，這個時候操作遙控器，控制器沒有反應。

3，配對遙控器：按下配對按鈕，指示燈閃爍，松手?？刂破魈幱趯W習狀態，此時按下遙控器的第一個按鈕發射信號即可。

遙控器參數：

工作電壓： 12V （佩帶12V23A電池一枚）

頻率：315MHZ

參考距離：150米【此距離為空曠無干擾的理論距離，實際應用因使用環境的干擾有所減少，請按照標注的10%-30%來估算，謝謝合作】

編碼類型：固定碼 需要焊碼配對

外形尺寸：63mm′39mm′11.5mm

接收板參數：

1）工作電壓：24V DC

2）待機電流：6mA

3）工作頻率：315/433MHz(默認315MHZ)

4）頻率偏差：±0.2MHz

5）學習碼，通過配對按鈕來實現和遙控器的配對

6）接收板尺寸：102mm*61mm*30mm

注意事項：

請注意用電安全！我們的服務對象是具有一定電子基礎的客戶,對于私自改 裝或者操作不當造成模塊和設備損壞，不在保修范圍內,請謹慎操作。更多售后細則請點擊售后服務

【注意】遙控類產品，最讓人困惑的就是實際遙控距離，會受很多因素影 響，比如：遙控端電力是否充足，遙控器對地高度，中間是否有障礙物，天氣情況，是否有同頻干 擾，周圍是否有產生干擾的電器，接收器的靈敏度，安裝位置等等！一般實際距離按照標注的三分 之一或者更少來估算，請以實踐為準！這點做開發朋友的要注意，以免產生不必要的麻煩！
