一、產品概述

發火頭焊接系統焊接方式是采用電阻焊類似的原理（發火頭是在相距1.7~2.0mm兩根?0.4mm銅線上搭接一根0.02~0.05mm的鎳鉻合金絲），電阻焊原理是通過高溫加熱工件，使焊接部位達到局部熔化，通過熱和機械力的聯合作用完成連接。

我們利用鎳鉻合金和銅的塑化點差異，先讓銅塑化，再將鎳鉻合金絲鑲到銅線之中，冷卻后（1S鐘時間），銅線將合金絲完全包裹到達焊接目的。

二、產品特點

1、直流輸出。焊接電流為脈動直流（且波紋度?。?，無交流過零不連續加熱工件的缺點，熱量集中，提高了焊接熱效率，對有色金屬材料和一些難焊材料的焊接特別適合，焊接過程穩定、焊接質量顯著提高。同時，電極壽命獲得延長。

2、由微控制器（MCU）控制，具有電流、電壓、功率監控功能。

3、逆變橋采用軟開關技術，減小開關損耗，減小電磁干擾。

4、具有電流失常、監控值超限、網壓超限、過熱等故障診斷與報警功能。

5、逆變橋電流失常自動關斷，增強系統保護。

6、三段加熱設定，帶電流緩升緩降功能，時間寬范圍設定（0－250ms），適用復雜焊接過程需要。

7、20組參數儲存，方便多種焊接品種使用。

8、240x128 LCD顯示，同時顯示多種內容。

9、較強的外部通訊功能：焊接結束、故障、計數信號、RS-232數據通訊口，便于自動焊使用。

10、數據存儲采用EEPROM，無電池壽命問題。

11、相應速度快。由于采用了較高的逆變頻率（4kHz），通電時間控制周期為0.25ms，比通常交流焊機的20ms提高80倍，控制精度明顯提高。與電容儲能焊機相比，無需充放電，可控性明顯增強，特別適合于精密件的焊接和高質量、高精度、高速度焊接。

三、產品相關參數

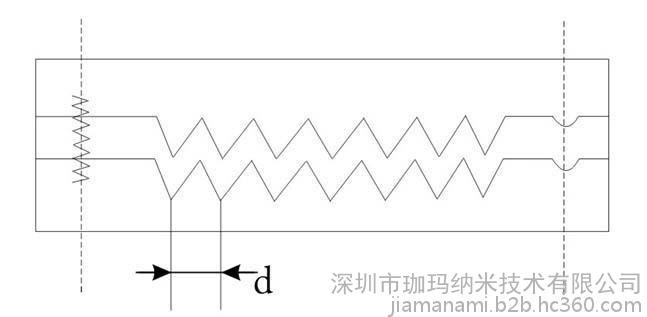

為使產品電阻一致，設計一個專用整形尖具。如圖2所示：d為計算的滿足阻值要求的鎳鉻合金絲長度。實驗證明，經過此尖具整形后焊接的產品電阻值在R±0.3Ω范圍內（δ≥95%）

注：整形尖具的結構尺寸，沖擊電極的結構尺寸電流設置方法，沖擊力等關鍵參數，交付產品時一并提供。
