| 數控機床分類 | 其他數控機床 |
|---|---|
| 控制形式 | 數控 |
| 產品類型 | 全新 |
| 動力類型 | 電動 |
| 控制方式 | 半閉環控制 |
| 控制系統 | 新代 |
| 售后服務 | 1年 |
| 用途 | 數控特種加工 |
| 原理 | 冷成型 |
| 運動方式 | 輪廓控制 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 作用對象材質 | 電動 |
| 品牌 | 深圳精雕 |
| 型號 | SDSK-2515S |
| 加工定制 | 是 |

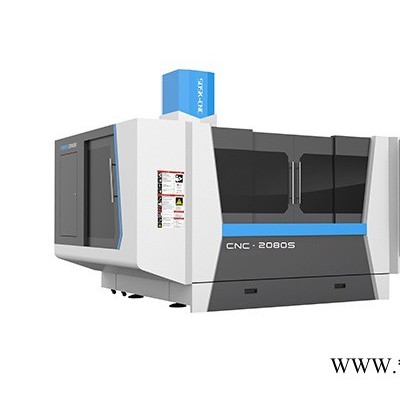

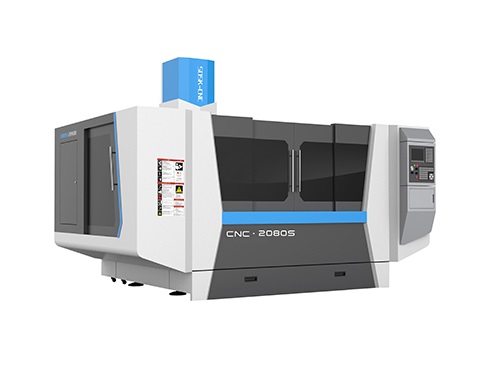

機器簡介:
SDSK2080S機型是專門為門為客戶量身定做的鋁材精雕機;配有10位直排刀庫；運動方式為Y軸工作臺前后移動，X軸左右移動，Z軸上下移動。機身采用頂?shù)臐?jì)南花崗巖(大理石)結構、永遠不變形;三軸采用進口臺灣上銀/PMI精密級直線導軌，臺灣TBI/PMI 研磨級滾珠絲桿，精密級聯軸器，安川伺服電機，配電柜恒溫系統，先進的主軸制冷系統，自動潤滑系統，冷卻液噴霧系統，空氣過濾裝置，保證了更高的加工精度、速度與穩定性; 特別適用于各類銅、鋁、壓克力、塑料等零件的精密雕刻、雕銑、切割、高光、攻牙等加工。
另可加裝第四旋轉軸、側銑頭、探頭功能。如果高光較果需要更高要求，可多配一支10萬轉主軸及變頻器和夾套，把3萬轉主軸互換即可。
(可加全罩)
1、機器主要配置清單(單位:mm)
| 序號 | 規 格 說 明 | 數量 |
| 1. | 外罩：2mm鋼板、烤漆(不銹鋼水箱) | 1套 |
| 2. | 鋁工作臺尺寸：X向2000，Y向800，Z向50 | 1套 |
| 3. | 大理石機身，大理石橫梁 | 1套 |
| 4. | 鑄鐵機械零配件 | 1批 |
| 5. | XYZ軸用日本安川伺服電機 | 各1套 |
| 6. | XYZ軸用 臺灣上銀 P級直線導軌 | 各2套 |
| 7. | XYZ軸用 臺灣TBI C3級研磨級滾珠絲桿 | 各1套 |
| 8. | 深雕數控系統（法蘭克技術基礎） | 1套 |
| 9. | 配電柜恒溫系統 | 1套 |
| 10. | 變頻器 | 1套 |
| 11. | 施耐德電氣配件 | 1批 |
| 12. | 深雕電主軸 (型號BT30/7.5-125) 30000rpmin，7.5KW，帶編碼器，采用BT30刀柄, 外徑125mm，帶編碼器 | 1個 |
| 13. | 直排10位刀庫（鋼爪） | 1套 |
| 14. | 進口NSK P級角接觸配對軸承 | 5套 |
| 15. | 主軸水冷機 | 1臺 |
| 16. | 電子手輪 | 1套 |
| 17. | 對刀儀 | 1個 |
| 18. | X/Z軸配三防布風琴罩，Y軸鋼板罩 | 各1套 |
| 19. | X/Y/Z軸配塑料拖鏈 | 各1套 |
| 20. | 自動潤滑油泵2升 | 1套 |
| 21. | 空氣過濾器 | 2套 |
| 22. | 噴水及水氣混合噴霧裝置 | 各1套 |
| 23. | 水泵 | 1套 |
| 24. | 機床附件 | 1套 |
| 25. | BT30刀柄 | 2個 |
| 26. | Y軸自動排渣 | 2套 |
2、設備主要技術參數：
| 機型 | SDSK2080S |
| 外型尺寸 | 寬3400長2600高2800 |
| X/Y/Z行程 | 2020*800*350 |
| **大空走速度 | 40000mm/min |
| **大加工速度 | 12000mm/min |
| 控制系統 | 深雕數控系統 |
| 伺服系統 | 安川交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | 士0.02mm |
| 局布定位精度 | 300 mm內精度士0.01mm |
| 重復定位精度 | 0.002mm |
| 主軸數 | 1 |
| 主軸功率 | 7.5KW |
| 換刀方式 | 自動 |
| 主軸轉速 | 30000rpm/min |
| 夾持刀柄 | BT30(**大12mm) |
| 對刀方式 | 自動 |
| 可裝料高度 | 200mm |
| 臺面承受負荷 | 500Kg |
| 額定電壓 | 380V/50HZ |
| 整機**大功率 | 13KW |
| 整機重量 | 8000Kg |
