| 刀具數量 | 16個 |
|---|---|
| 動力類型 | 電動 |
| 加工精度 | 精密 |
| 控制方式 | 半閉環控制 |
| 控制系統 | 深雕數控 |
| 售后服務 | 1年 |
| 新舊程度 | 全新 |
| 用途 | 數控特種加工 |
| 原理 | 冷成型 |
| 運動方式 | 點位控制 |
| 重量 | 5500kg |
| 主電機功率 | 5.5 |
| 安裝形式 | 落地式 |
| 主軸轉速范圍 | 20000 |
| 是否庫存 | 是 |
| 適用行業 | 電器 |
| 布局形式 | 立式 |
| 分類 | 數控機床 |
| 作用對象材質 | 鋁 |
| 加工尺寸范圍 | 1850*530*350 |
| 品牌 | SDSK-深雕數控 |
| 型號 | 鋁型材加工中心SD1850 |
| 加工定制 | 是 |

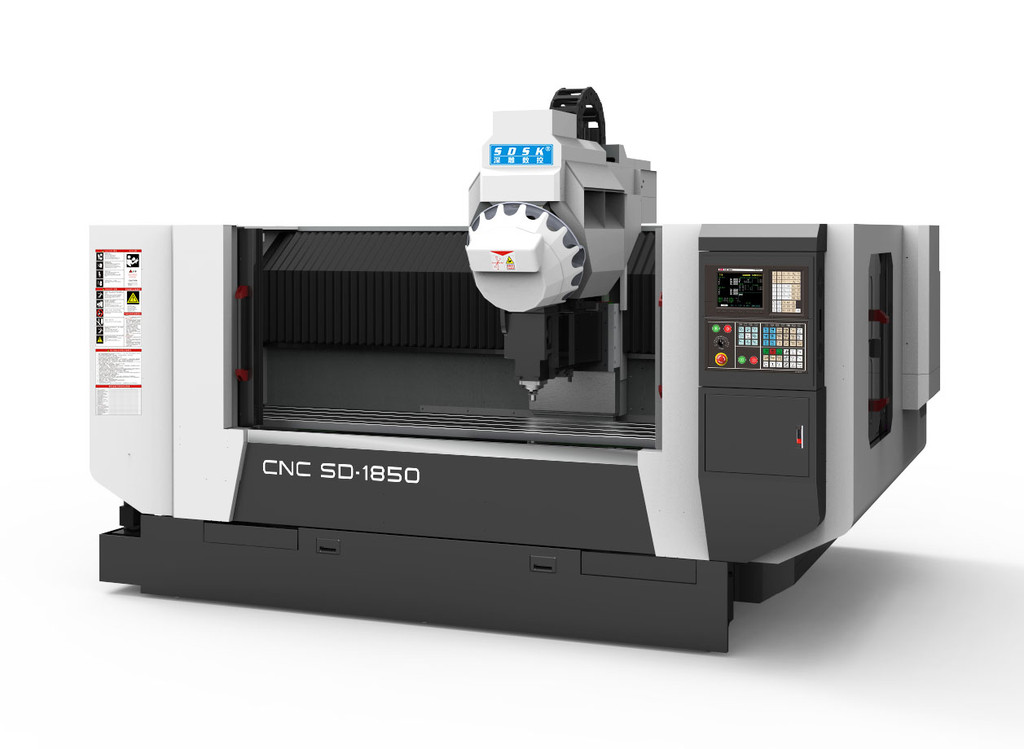

機器簡介：SD機型系列是專門為客戶量身定做的大型鋁型材加工中心; 配臺灣圣杰16位飛碟式刀庫，換刀速度為2秒，大大提高生產效率; 運動方式為Y軸工作臺前后移動，X軸機頭左右移動，Z軸主軸上下移動。 機身鑄鐵結構;采用深雕數控系統，伺服電機;三軸采用上銀/銀泰精密級直線導軌，精密級滾珠絲桿，德國聯軸器，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水和噴霧系統，保證了更高的加工精度、速度與穩定性;;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
二、機器主要配置清單(單位:mm)
| 序號 | 規 格 說 明 | 數量 |
| 1. | 鑄鐵床身，外罩2mm鋼板、烤漆(不銹鋼水箱) | 全套 |
| 2. | 深雕數控系統（法蘭克技術基礎）/3軸伺服電機/主軸伺服驅動 | 全套 |
| 3. | XYZ軸用 臺灣上銀/銀泰 精密級直線導軌 | 全套 |
| 4. | XYZ軸用 臺灣TBI/上銀/銀泰 精密級研磨級滾珠絲桿 | 全套 |
| 5. | 臺灣惟隆直聯式短鼻主軸/配5.5KW BT30/100主軸伺服驅動20000rpm | 全套 |
| 6. | 臺灣圣杰16位飛碟式刀庫 | 1套 |
| 7. | 進口NSK/GMI P級角接觸配對軸承 | 全套 |
| 8. | 主軸水冷機 | 1臺 |
| 9. | 配電柜恒溫系統 | 全套 |
| 10. | 施耐德電氣配件 | 全套 |
| 11. | 電子手輪 | 1個 |
| 12. | 對刀儀 | 1個 |
| 13. | X軸配三防布風琴罩，Y/Z軸配鋼板罩 | 各1套 |
| 14. | X/Y/Z軸配塑料拖鏈 | 各1套 |
| 15. | 自動潤滑黃油泵 | 1套 |
| 16. | 空氣過濾器 | 2套 |
| 17. | 噴水及水氣混合噴霧裝置 | 各2套 |
| 18. | 水泵LDPB 4-18/480W | 1套 |
| 19. | 機床附件 | 套 |
| 20. | BT30刀柄 | 2個 |
三、設備主要技術參數：(單位:mm)

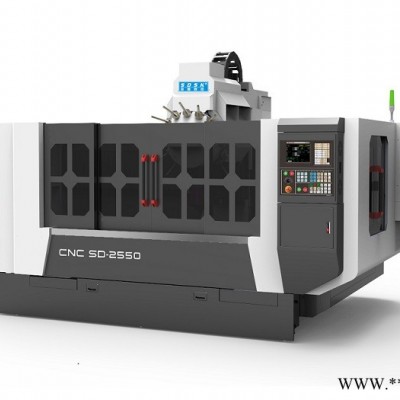

| 機型 | SD1850 | SD2550 | SD3050 | SD3550 | SD4550 |
| 外型-長*寬*高 | 3680*2600*2500 | 3750*2600*2500 | 4450*2520*2600 | 5380*2600*2500 | 6380*2600*2500 |
| 工作臺尺寸 | 1800*500 | 2500*500 | 3000*500 | 3500*500 | 4500*500 |
| 主軸鼻端至臺面 | 450 | 450 | 450 | 450 | 450 |
| X/Y/Z行程 | 1850*530*350 | 2530*530*350 | 3030*530*350 | 3530*530*350 | 4530*530*350 |
| 最大空走速度 | 48000mm/min | 48000mm/min | 48000mm/min | 48000mm/min | 48000mm/min |
| 最大加工速度 | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min |
| 控制系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 | 深雕數控系統 |
| 伺服系統 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 |
| 系統分辨率 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 三軸垂直度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 整機定位精度 | ±0.02mm | ±0.02mm | ±0.02mm | 0.02mm | 0.02mm |
| 局布定位精度 | 300 ±0.01mm | 300±0.01mm | 300±0.01mm | 300±0.01mm | 300±0.01mm |
| 重復定位精度 | 0.005mm | 0.005mm | 0.005mm | 0.005mm | 0.005mm |
| 主軸數 | 1個 | 1個 | 1個 | 1個 | 1個 |
| 主軸電機功率 | 5.5KW | 5.5KW | 5.5KW | 5.5KW | 5.5KW |
| 飛碟式刀庫 | 16位 | 16位 | 16位 | 16位 | 16位 |
| 換刀方式 | 自動 | 自動 | 自動 | 自動 | 自動 |
| 主軸轉速 | 20000rpm/min | 20000rpm/min | 20000rpm/min | 20000rpm/min | 20000rpm/min |
| 夾持刀柄 | BT30 | BT30 | BT30 | BT30 | BT30 |
| 對刀方式 | 自動 | 自動 | 自動 | 自動 | 自動 |
| 可裝料高度 | 350mm | 350mm | 350mm | 350mm | 350mm |
| 臺面承受負荷 | 1500Kg | 1500Kg | 1500Kg | 2000Kg | 2500Kg |
| 額定電壓 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ |
| 整機最大功率 | 32KW | 18KW | 18KW | 22KW | 22KW |
| 整機重量 | 5500Kg | 7000Kg | 8000Kg | 9000Kg | 10000kg |
