| 刀具數量 | 16個 |
|---|---|
| 動力類型 | 電動 |
| 加工精度 | 精密 |
| 控制方式 | 半閉環控制 |
| 控制系統 | 深雕數控 |
| 售后服務 | 1年 |
| 新舊程度 | 全新 |
| 用途 | 切割 |
| 原理 | 冷成型 |
| 運動方式 | 點位控制 |
| 重量 | 8500kg |
| 主電機功率 | 7.5 |
| 安裝形式 | 落地式 |
| 主軸轉速范圍 | 30000 |
| 是否庫存 | 是 |
| 適用行業 | 電器 |
| 布局形式 | 立式 |
| 分類 | 數控銑床 |
| 作用對象材質 | 電動 |
| 加工尺寸范圍 | X1/X2最大3850、最小1000 2Y650 2Z450 |
| 品牌 | SDSK-深雕數控 |
| 型號 | 雙頭雙通道型材加工中心SD-V7-2-BT30 |
| 加工定制 | 是 |

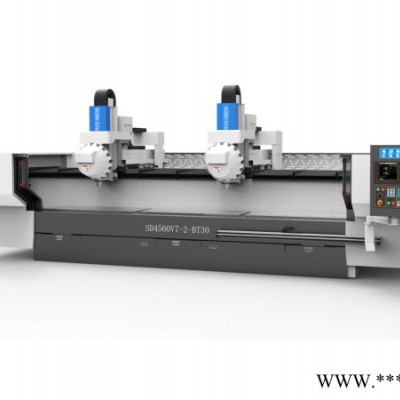

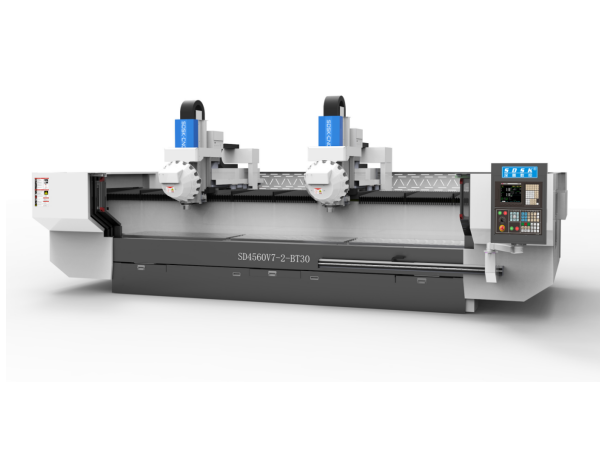

一、機器簡介：1、SD-V7-2-BT30機型系列是專門為客戶量身定做的雙頭雙通道型材加工中心; 相當于2臺機器同用1套數控系統和1套床身；可同時加工2個不一樣的工件也可雙頭同時分段加工同一個工件；運動方式為2Y軸運動機構設計在橫梁頂部輕巧便捷，可同時前后移動也可單獨前后移動，2X軸機頭可同時左右移動也可單獨左右移動，2Z軸主軸可同時上下移動也可單獨上下移動。加工批量產品時可使用雙頭同時加工產品，調試簡單便捷，也可以把X1軸移至機床左側單獨用X2軸加工長行程工件，實現一臺兩用的功能。
2、機身采用鑄鐵床身結構；配圣杰2*16位飛碟式刀庫；換刀速度為2秒，大大提高生產效率;采用深雕數控系統，2X軸配直線電機和光珊尺，2Y2Z軸配伺服電機，臺灣上銀/銀泰精密級直線導軌，2Y2Z軸配精密級滾珠絲桿，德國聯軸器，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水系統，保證了更高的加工精度、速度與穩定性;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
3、可另加第四旋轉軸。
二、機器主要配置清單(單位:mm)
| 規 格 說 明 | 數量 | 原產地 |
| 深雕數控系統/2X軸配直線電機，光珊尺/2Y2Z軸配2.9KW伺服電機/主軸伺服驅動 | 全套 | 北京 |
| 2Y/2Z軸用臺灣TBI精密級(Y40mm，Z32mm)滾珠絲桿 | 全套 | 臺灣 |
| 2X/2Y/2Z軸用 臺灣上銀/銀泰 精密級(35mm)滾珠直線導軌 | 全套 | 臺灣 |
| 電主軸 (型號BT30/7.5-125) 30000rpmin，7.5KW, 外徑125mm，帶法蘭，帶定位槽，帶編碼器 | 2個 | 深圳 |
| 臺灣圣杰2*16位飛碟式刀庫 | 2套 | 臺灣 |
| 鑄鐵床身，鑄鐵機械零配件(HT250) | 1套 | 自制 |
| 外罩：2mm鋼板、噴粉(不銹鋼水箱) | 全套 | 自制 |
| 配電柜恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 天津 |
| 進口TBI P級角接觸配對軸承 | 全套 | 臺灣 |
| 主軸油冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| X/Y/Z軸配風琴罩 | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 噴水裝置 | 2套 | 自制 |
| 水泵（斯納爾） | 1個 | 常州 |
| 機床附件 | 1套 | 深圳 |
| BT30刀柄/配大小全套縮咀（三合） | 10個 | 深圳 |

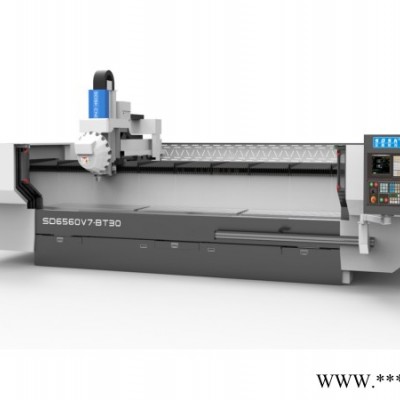

| 機型 | SD4560V7-2-BT30 | SD6560V7-2-BT30 |
| 外型尺寸 | 長6300寬3600高2500 | 長8300寬3600高2500 |
| 工作臺尺寸 | X4500*Y600（T槽） | X6500*Y600（T槽） |
| 主軸鼻端至臺面 | 高580低130 | 高580低130 |
| 2X/2Y/2Z行程 | X1/X2大3850、小1000 2Y650 2Z450 | X1/X2大5850、小1000 2Y650 2Z450 |
| 大空走速度XYZ | X80m/min Y48m/min Z40m/min | X80m/min Y48m/min Z40m/min |
| 大加工速度 | 12m/min | 12m/min |
| 控制系統 | 深雕數控系統-半閉環 | 深雕數控系統-半閉環 |
| 伺服系統 | 交流伺服 | 交流伺服 |
| 系統分辨率 | 0.002 | 0.002 |
| 三軸垂直度 | 0.015mm | 0.015mm |
| 整機定位精度 | 士0.02mm | 士0.02mm |
| 局布定位精度 | 300 mm內±0.01mm | 300 mm內±0.01mm |
| 重復定位精度 | 0.005mm | 0.005mm |
| 主軸數 | 2個 | 2個 |
| 電主軸功率 | 7.5KW/個 | 7.5KW/個 |
| 主軸轉速 | 30000rpm/min | 30000rpm/min |
| 夾持刀柄 | BT30 | BT30 |
| 刀臂式刀庫 | 16T*2 | 16T*2 |
| 換刀方式 | 自動 | 自動 |
| 對刀方式 | 自動 | 自動 |
| 可裝料高度 | 350mm | 350mm |
| 臺面承受負荷 | 2000Kg | 2000Kg |
| 額定電壓 | 380V/50HZ | 380V/50HZ |
| 整機功率 | 35KW | 35KW |
| 整機重量 | 8500Kg | 11000Kg |
