米高變頻器維修 上海電梯變頻器維修，浙江米高變頻器維修，江蘇米高變頻器維修 福建米高變頻器維修 江西米高變頻器維修 安徽米高變頻器維修.
電梯行新時達,德國里霸 OTIS奧的斯,蒂森,迅達,三菱,日立,東芝,通力,中秀,威森 XIZIOTIS門子奧的斯,沈陽藍光,廈門漢京米高,奔克,摩登根,富士,富士達等各種品牌電梯的主板,門機控制板,顯示板,分頻板,變頻器,驅動器等.(我們最專業)

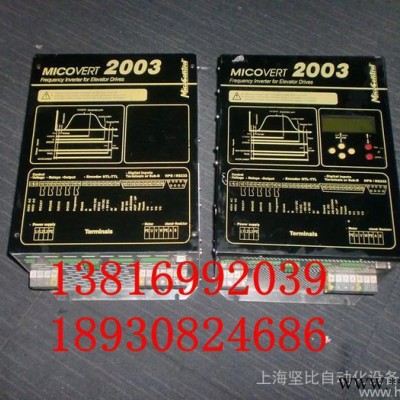

我們維修米高以下系列型號：
MICOVERT2003-12-400-24
MICOVERT2003-22-400-24
MICOVERT2003-32-400-24
MICOVERT2003-42-400-24
MICOVERT2003-52-400-24
MICOVERT2003-62-400-24
另我司還維修以下：
安川616G5、安川676GL5、安川676VG3、G7、L7電梯變頻器，
富士VG3、富士VG7、富士G11S、富士G9、富士VG5N電梯變頻器，
三菱S500、E500、A500、F500、F700、A700電梯變頻器
日本日立L100、L200、SJ100、SJ200、SJ300、L300P電梯變頻
艾默生TD3100電梯變頻器，
科比F4、F5電梯變頻器，
英國CT電梯專用變頻器、Unidrive ES電梯專用驅動器
施耐德ATV71-Lift 電梯專用變頻器
米高M(jìn)ICOERT340變頻器
西威變頻器 AVY、AVO、AGY XVY-EV G-AGY 系列
米高矢量變頻器維修,米高風機水泵變頻器維修,米高電梯變頻器維修,米高注塑機變頻器維修,通用變頻器
維修. 伺服電機維修,上海堅比自動化設備有限公司專業高精度維修工業自動化電氣,以高精尖端電氣產品
維修為主(公司網址上可以看到很多維修過的產品圖片)..維修矢量變頻器,維修風機水泵變頻器,維修電梯
變頻器,維修注塑機變頻器,維修米高通用變頻器
米高2003變頻器調試經驗
電梯層站:12層/12站 1.75M/S 1000KG
電梯配置:SM-01-F 米高2003變頻器 OTIS主機
型號:MTY2-4-15 380v 50Hz 29.5A 1460R/MIN
主板程序:沈工的程序(01ASTMC013)
以下需要在使用米高變頻器時注意的主板數據.
F16 | 抱閘延時1 | 啟動 | 58 | 0-200 |
F17 | 抱閘延時2 | 停止 | 75 | 0-200 |
F24 | 驅動模式 | 0-數字量 1-模擬量 | 0 | 0-1 |
F32 | 數字量時設置變頻器的類型代碼 | 0:YASKAWA,CT,FUJI 1: SIMENS 2: KEB 3: MICO | 3 | 0-3 |
F48 | 數字量段給定時再平層 時間設定 |
| 75 | 0～250 |
F58 | 從內部起動指令到速度曲線給出的延時時間 |
| 10 | 0～250 |
F122 | 從斷開抱閘接觸器到 抱閘抱住的動作時間 |
| 10 | 0～250 |
參數表
菜單選項 | 米高M(jìn)ICOVERT 2003 | 設定值 |
| |||
SPEED（速度） |
| |||||
| ADJUSTMENT SPEED Vn再平層速度Vn （轉速及m/s） | 0010 Upm |
| |||
INSPECTION SPEED VI檢修速度VI （轉速及m/s） | 0200 Upm |
| ||||
RUN-IN SPEED V0 爬行速度V0 （轉速及m/s） | 0055 Upm |
| ||||
INTERIM SPEED V1 中速V1 （轉速及m/s） | 0930 Upm |
| ||||
FINAL SPEED V2 高速V2 （轉速及m/s） | 1432 Upm |
| ||||
FINAL SPEED V3 高速V3 （轉速及m/s） | 1701 Upm |
| ||||
SPEED CURVE （速度曲線） |
| |||||
| ACCELERATION 加速度 （IN% 和 m/s2） | 0.66% |
| |||
JERK ACCELERATION急加速度 （IN% 和 m/s3） | 0.47% |
| ||||
DECELERATION 減速度 （IN% 和 m/s2） | 0.88% |
| ||||
JERK DECELERATION 急減速度 （IN% 和 m/s3） | 0.65% |
| ||||
BRAKING DISTANCE減速距離V1（轉速及m/s） | OFF |
| ||||
BRAKING DISTANCE減速距離V2（轉速及m/s） | OFF |
| ||||
BRAKING DISTANCE減速距離V3（轉速及m/s） | OFF |
| ||||
START / STOP （啟動/停止） |
| |||||
| START DELAY啟動延時（當機械抱閘打開，m/s） | 750mse |
| |||
RUN-IN RAMP爬行斜率（V1->0） | 0.12 m/s |
| ||||
DIRECT RUN-IN 直接停靠(ON-OFF) | OFF |
| ||||
CATCH-RESCUE救援金(ON-OFF) | OFF |
| ||||
ENGINE/GEAR (主機/傳動) |
| |||||
| 異步電機 |
|
| |||
DIGITAL ENCODER數字式編碼器ON/OFF |
| on | ||||
ENCODER PULSES編碼器脈沖(300-20000) | 脈沖數(見銘牌) | 1024 | ||||
ENCODER PULSE CHANNEL編碼器脈沖相序A-B,B-A | (右-左) | A-B | ||||
MOTOR ROTATION FIELD電機磁場旋轉方向(右-左) | (右-左) | right | ||||
Nom speed | 額定額定速度(見銘牌) | 1460 | ||||
Nom frequ | 電機額定頻率(見銘牌) | 50HZ | ||||
NOMINAL CURRENT額定電流 | 電機額定電流(見銘牌) | 29.5A | ||||
COS PHI電機功率因數 | 電機功率因數(見銘牌) | 0.89 | ||||
GEARBOX TRANSMISSION輸入傳動比 (1:XX) | 1:25.0 |
| ||||
GEARBOX DRIVE WHEEL輸入驅動輪直徑(XXXXmm) | 625mm |
| ||||
GEARBOX SUSPENSION輸入鋼絲繩的懸掛比(1:1 BIS 1:4) | 1:1 |
| ||||
OPTION FUNCTION(可選功能) |
| |||||
| RELAY V03 繼電器 V03 (速度界限) | 0.30m/s |
| |||
PROGRAMRELAY可編程繼電器 (界限V或變頻器溫度) | Controller temp |
| ||||
RELAY V08 繼電器 V08 (速度界限) | 0.8m/s |
| ||||
OPERATING PARAMETERS操作參數 |
| |||||
| Password管理密碼 | OFF |
| |||
SOFTWARE VERSION軟件版本 |
|
| ||||
DISPLAY LANGUAGE 顯示語言 (德國或英語) | ENGLISH |
| ||||
CODE NUMBER 編碼號碼 | NUMBER |
| ||||
REGULATION |
| |||||
| ATTENUATION START起動阻尼(調整振動) | 20% |
| |||
ATTENUATION ACCELERATION 加速阻尼(調整振動) | 0% |
| ||||
ATTENUATION TRAVEL 運行阻尼(調整振動) | 0% |
| ||||
ATTENUATION DECELERATION 減速阻尼(調整振動) | 20% |
| ||||
|
|
|
|
|
|
|
注:1 米高變頻器抱閘控制應該有變頻器自己控制,否則很難調好啟動舒適感.(可以配合主板來調整,一般停車有變頻器控制,啟動如果有倒溜車則在主板抱閘時間1加大來解決溜車問題)
2:米高變頻器的上行啟動很難調整,可以調整主板控制時序和加大START DELAY啟動延時(該參數一定要調大)來解決啟動問題. 若在起動時出現振動（如電機振動，電機發出噪音），可加大ATTENUATIONSTART起動阻尼.
3:米高變頻器停止時是在爬行速度中停止的,一般爬行速度0.055就可以了,不能太小.(本數據直接影響平層精度).平層不到則可以加大該數據;平層沖過則減小該數據.
4:米高變頻器停車舒適感可以調整RUN-IN RAMP爬行斜率來解決. 若在停車時出現振動（如電機振動，電機發出噪音），可加大ATTENUATIonDECELERATION 減速阻尼.
接線注意:
米高變頻器接受高電平信號(配F板時的接線如下).
31 OV-----------------COM
32 DOWN---------------JP10.5
33 UP-----------------JP10.4
34 VI-----------------JP10.7
35 VN-----------------JP10.8
36 VO-----------------JP10.9
37 V1-----------------JP10.1
38 V2-----------------JP10.2
24V +24V-----------------JP10.10/JP10.3
