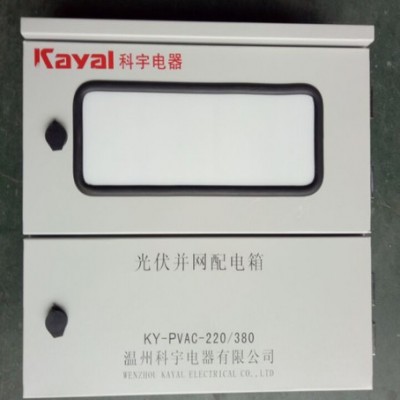

KY-PVAC-220/38

光伏并網箱使用說明

為了更好的使用本手冊，請仔細閱讀以下符號說明。

二、安全說明
安裝前請仔細閱讀本手冊 ，若未按本手冊中的說明進行安裝而出現設備損壞 ，本公司有權
不進 行質量保證。

三、簡介
此光伏發電系統交流并網配電柜適用于太陽能光伏并網發電系統，作為光伏逆變器與升
壓變壓器或負載之間的電能轉換、分配與控制之用。
 KY-PVAC-220/380 是溫州科宇電器有限公司為應對大量分布式屋頂光伏電站接入配電網，
保障電網安全穩定運行的需要，研發出的一款結構設計靈巧，安裝維護方便的并網接口設備。

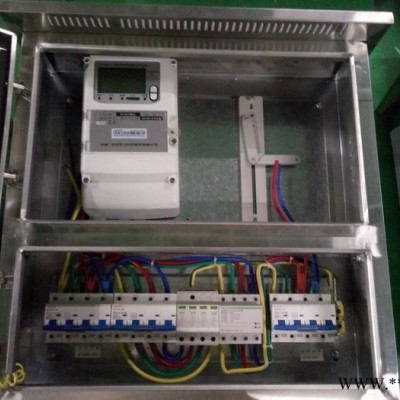

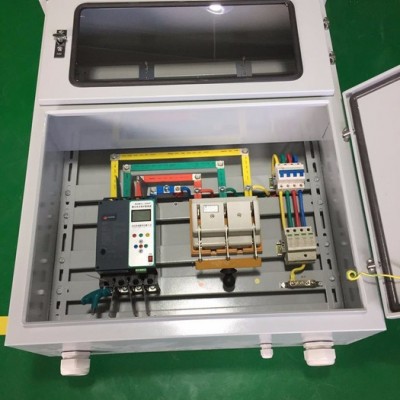

四、系統結構
1、產品特點：
 ● 采用壁掛式結構、體積小巧、安裝方便，室內戶外均可安裝
 ● 具有明顯開斷指示及開斷故障電流能力，具備失壓跳閘，欠壓閉鎖，
及檢有壓合閘功能

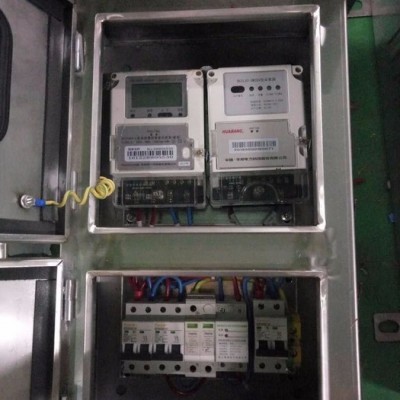

 ● 預留安裝計量表位置，支持具有 485 抄表方式的計量表（計量表由電力計
量部門提供）

五.安裝與使用
檢查是否有運輸損壞 雖然對于本產品我們?cè)谶\(yùn)輸前已仔細測試和檢測過，但是在運輸過
程中可能會出現損壞情況，所以您在安裝 前還請檢查一下。若檢測到有任何損壞情況請與運輸
公司聯系或直接與溫州科宇電器有限公司聯系。請您提供損壞處的照片，我們將提供****好
的服務。
基本安裝要求
本產品的防護等級為 IP54，可以安裝在戶外。但并網箱是電子設備，因此盡量不要將其放置在潮濕的地
方。

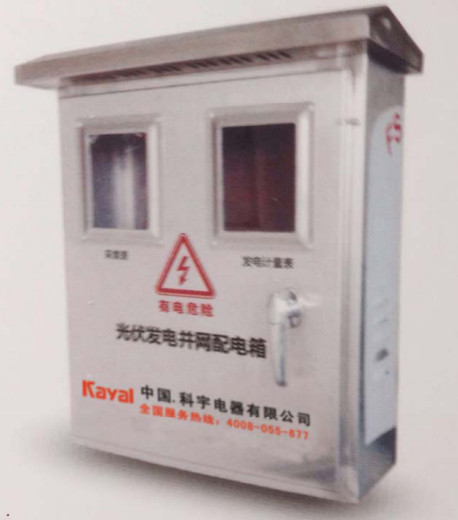

體積
并網箱外形尺寸為500mm×500mm×200mm（寬×深×高），建議為直立壁式安裝，

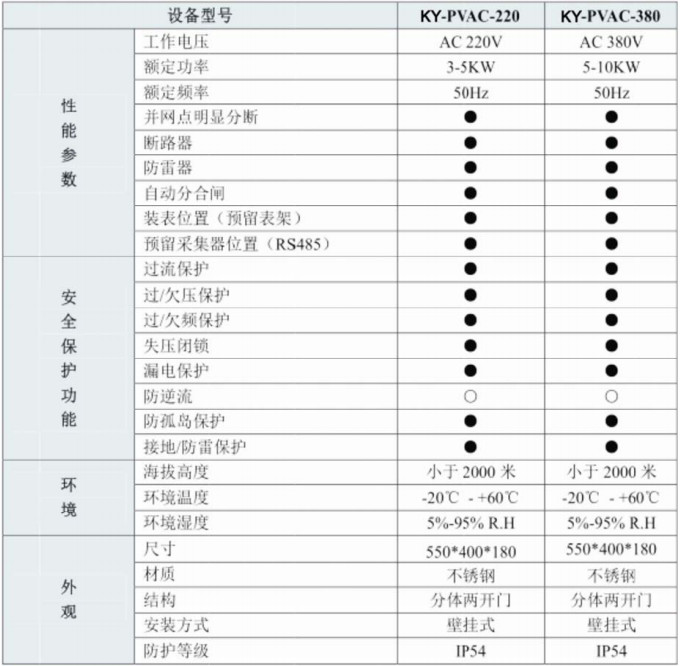

六、產品技術參數

七. 附錄
7.1 質量保證
質保期
本產品質保期為 12個月，合同另有規定的以合同為準。
維修說明
本公司在質保期內，要求客戶出示購買產品的**和日期。同時產品上的商標應清晰可見，否則有權
不予以 質量保證。
條件
¤ 質保期間出現故障的產品，本公司將免費維修或更換新產品
¤ 更換后的不合格的產品應返回給本公司
¤ 客戶應給本公司預留合理地時間去修理出現故障的設備
以下情況出現，本公司有權不進行質量保證 :
¤ 運輸損壞
¤ 不正確的安裝
¤ 不正確改裝
¤ 不正確使用
¤ 超出本手冊中說明的非常惡劣的環境運行
¤ 任何超出相關國際標準中規定的安裝和使用范圍
¤ 非正常的自然環境引起的損壞
若產品尺寸及參數有變化，以本公司**資料為準，恕不另行通知
