| 安裝方式 | 立式 |
|---|---|
| 刀具數量 | 24 |
| 動力類型 | 電動 |
| 類型 | 五軸聯動加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 32 |
| 主軸轉速范圍 | 12000 |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 船舶 |
| 適用行業 | 船舶 |
| 布局形式 | 立式 |
| 品牌 | IBARMIA/伊巴米亞 |
| 型號 | ZVH45 L3000STAR |
| 加工定制 | 是 |

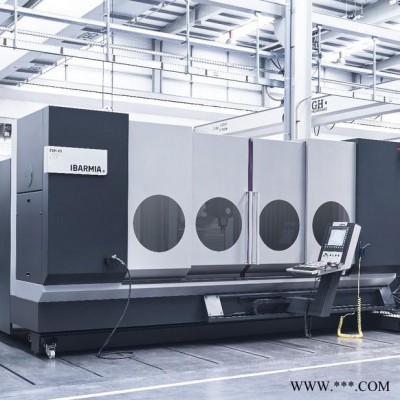

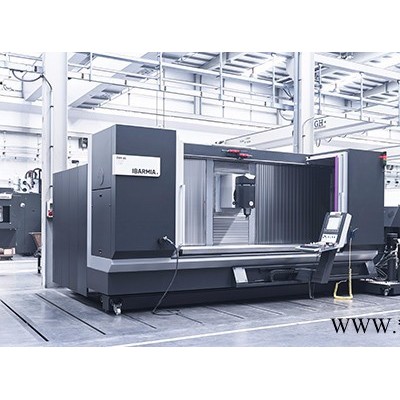

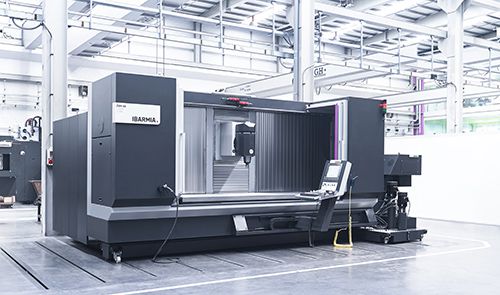

ZVH 45 STAR 是伊巴米亞公司發展史中一款里程碑式的產品，這是一款不需要增加額外配置**能實現***廣泛加工的五軸設備機型**的加工能力來源于我們曾獲設計大獎的動柱式設計結構，以及配備高技術含量配置的設計理念。這延續了我們一直以來的理念：精益求精。
01

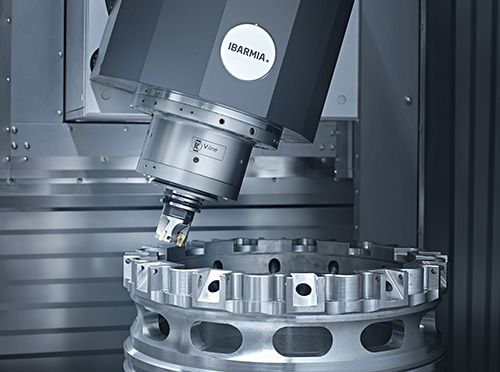

B軸主軸箱--采用先進的高端技術的
主軸頭擺動范圍+/- 105°。通過安裝在旋轉軸上的直驅矩力電機進行傳動，并在軸上回饋測量精度。
02
電主軸--高扭矩高轉速主軸
對于以下方面來說的關鍵因素：
加工不同材質的材料。
加工各種形狀。
適用于單件和大批量生產加工。
動態穩定和高轉速直驅電主軸：
動態穩定和高轉速直驅電主軸：
? 主軸錐度：ISO-40 | SK-40
（選項：HSKA-63）
? 全功率S1（**）： 27KW
? 額定功率S6（40%）： 39KW
? 恒功率輸出轉速: 2000 rpm
? 全扭矩S1（**）： 130 Nm
? 額定扭矩 S6 (40%)： 187 Nm
? 轉速： 12000 rpm
03

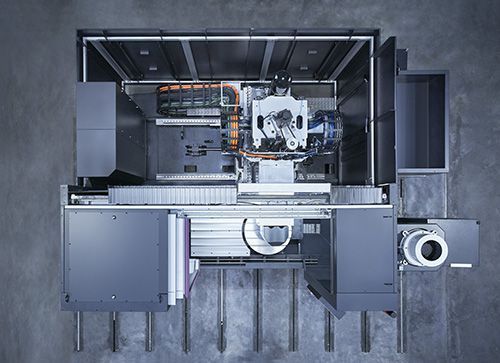

床身結構獲設計大獎
整體式床身、高穩定性的動柱式結構。動力強進，高達40m/min的直線加速位移。X / Y / Z軸移動用直線導軌使用雙排循環輥子的預緊滾動導軌。
? 滑枕伸縮定距設計：Y軸伸縮定距保持，主軸無低頭現象。
? 所有直線移動軸采用一體式測量反饋系統，動力強勁、移動快速。
04

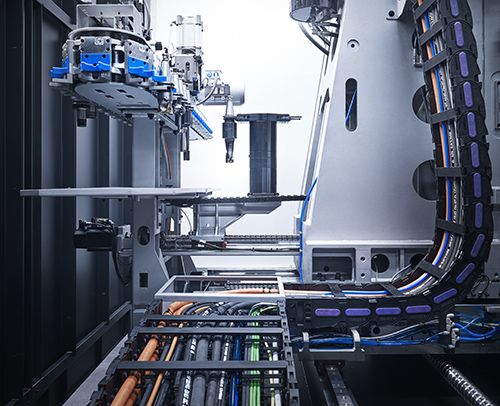

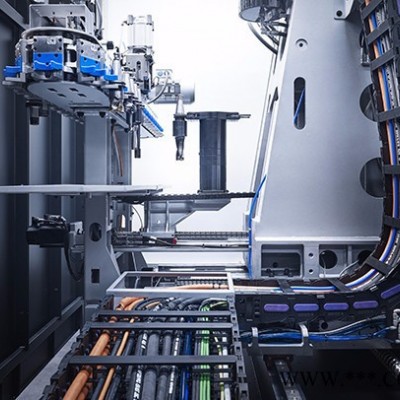

自動刀庫和換刀器
為避免振動干擾，采用與刀柱分離的設計。刀庫隨著X軸縱向位移的進行拖板運動，從而可以在X軸的任一位置更換刀具。刀具遠離工作區，以免受損。
? 標準刀庫數量：40把刀位 （選項60把刀位）
? 刀具直徑：
前后定位：90mm
前后自由定位：150 mm
? 刀具長度： 350 mm
? 刀具重量：8kg
? 刀具管理系統：隨機
