| 品牌 | 匯利 |
|---|---|
| 型號 | HLA008 |
| 加工定制 | 是 |
| 額定電流 | ≤800 |
| 殼體防護等級 | IP20、IP30、IP40 |
| 外形尺寸 | 700X370X1700 |
| 產品認證 | CCC |
| 型號報價 | 10000（不同規格型號報價各不相同） |
| 主電路額定電壓 | 380V |
一、產品介紹
XL型低壓動力配電柜均采用國內自行設計的新型組件，外殼用鋼板彎制而成，具有結構緊湊、檢修方便、線路方案可以靈活組合等特點。
配電柜除了可裝空氣斷路器和熔斷器作為斷路保護外，還可裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈，以及需配九開關時，其刀開關操作手柄裝于箱前右柱上部，可以作為切換電源之用。
配電箱前面有門，門打開后，配電箱內全部設備敞露便于檢修維護。
XL型動力配電柜用于工礦企業，交流頻率50HZ、電壓500V以下IT系統、TN－C系統、TT系統、原稱三相三線、三相四線電力系統，作動力、照明配電用。
XL（F）－21型低壓動力配電柜系戶內靠墻安裝，單面前開門的配電裝置。其基本結構采用鋼板彎制及角鋼焊接而成。前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕、指示燈及顯示儀表，打開箱后，配電箱內部設備全為敞露便于檢修維護，本配電箱除裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。

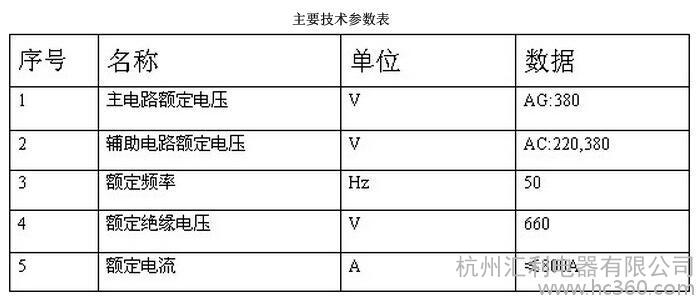

二、主要技術參數

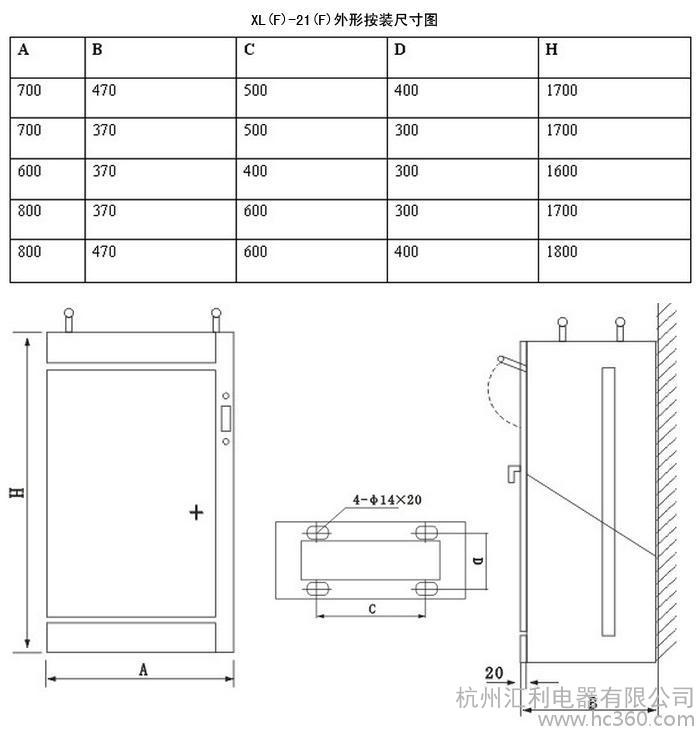

三、安裝尺寸圖
四、訂貨時請?zhí)峁┮韵沦Y料
1.產品的全部型號（包括主電路方案型號和輔助電路方案型號）；
2.主電路系統圖，柜的平面排列圖；
3.輔助電路電氣原理圖；
4.柜內元器件清單（主母線規格）；
5.柜體顏色（如無要求，則按淺駝灰色供貨）
6.柜體尺寸（如無要求，則由我公司根據情況自定）；其它與產品正常使用條件不符的特殊要求。

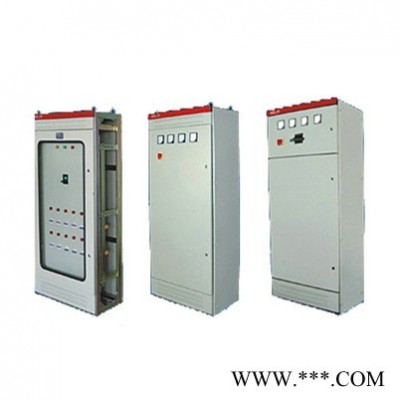

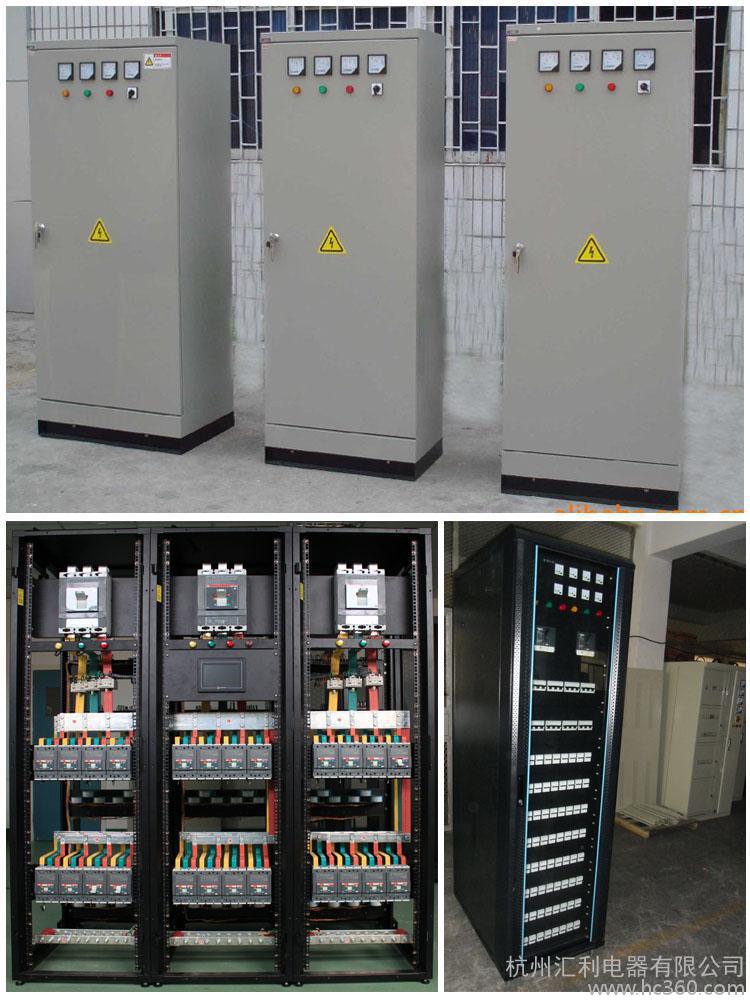

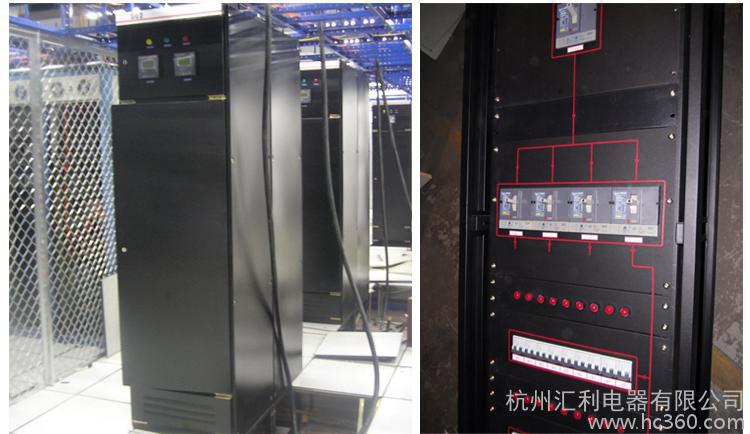

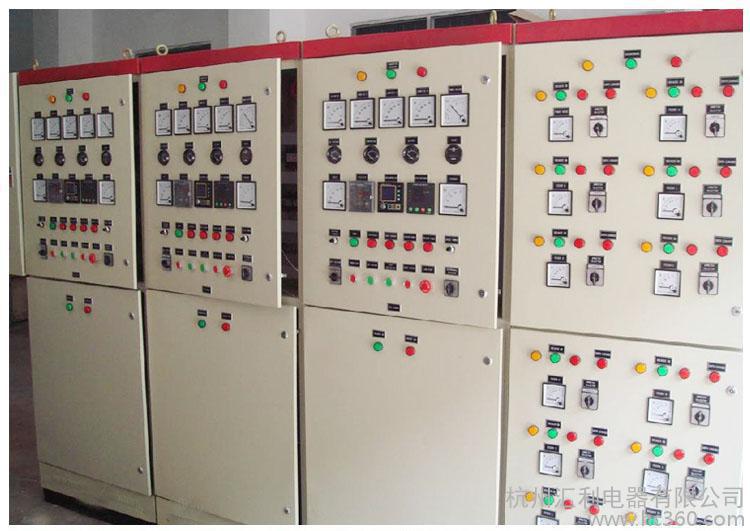

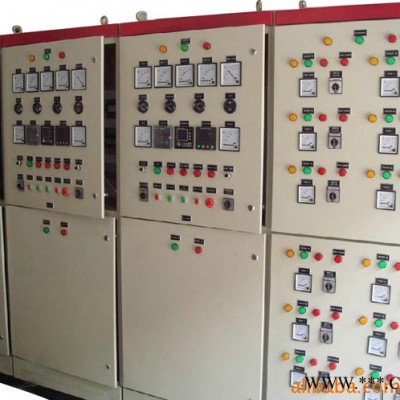

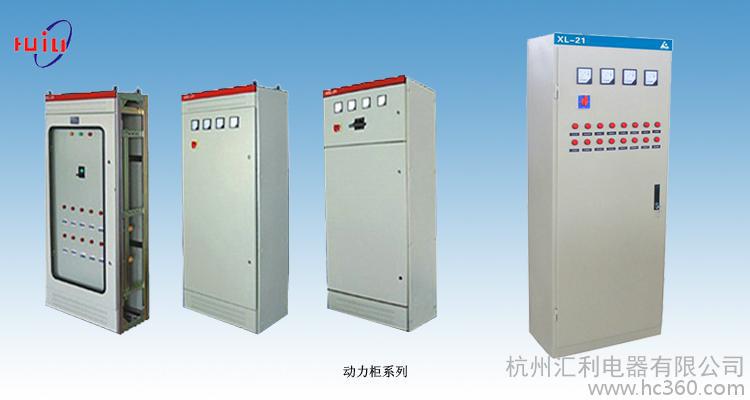

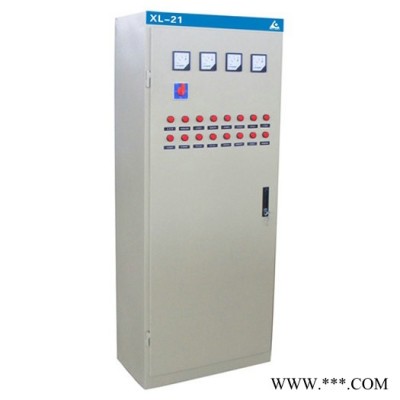

五、產品圖片
