產品介紹

??HXM3防護多功能排骨配電箱，在HXM2箱型的基礎上進一步為用戶設計更多功能的產品。該產品為大電流進線或帶計量；可帶控制回路；增加獨立的元件器室，可保各功能能獨立使用。

??配電箱殼體內左室可單獨容納大電流的進線主開關或三相，單相電度表，單獨控制回路，右室可安裝多回路的出線分開關。

??HXM3型配電箱具有漏電，過載，短路等保護功能。適用額定電流400A以下多支路的各種建筑場所，做照明、配電、動力，計量之用。此配電箱殼體具有以下四個有點。

??1. 結構合理：接線空間寬敞，容積大，多層防護隔板主開關采用多功能裝飾板，可隨意更換開關，ABS塑料內門鎖可防觸電。

??2. 性能穩定：連接采用排骨式匯流銅排，套熱縮管，并加蓋透明PC板。

??3. 操作安全：多層防護隔板，使操作者與帶電部分隔離，每層門板都連接地排，確保操作者安全。

??4. 拆裝方便：箱體與安全支架、內門、外門等可隨意分開取出。讓箱體先預埋，保證配電箱內元件的一次性安裝，免損壞。

結構特性

    · “一進一出至二出”的電源設計**大可供70mm之導線分三路使用，不需增設分線、過路箱。

??· 配電箱內部電路方案特點多樣化，具有配電、控制、漏電終端與分級保護。

??· 配電箱外殼防護等級可達IP50.

??· 可靠的人身安全防護、電氣火災防護。

??· 配電箱殼體安裝方便，具有三維調節功能。

??· 配電箱殼體造型藝術化，箱體堅固、美觀，防腐能力強。

產品型號及含義

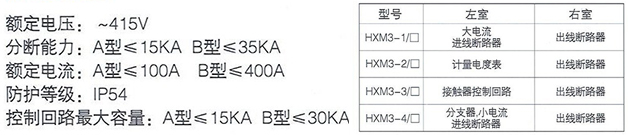

技術參數

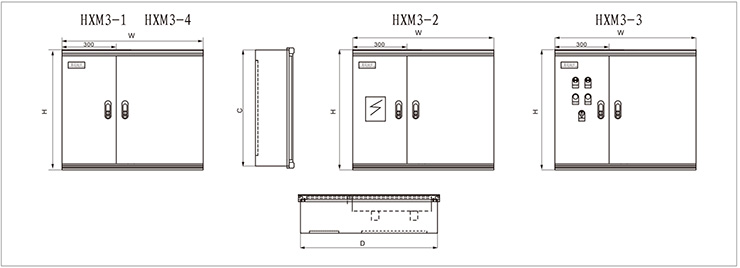

箱體示意圖

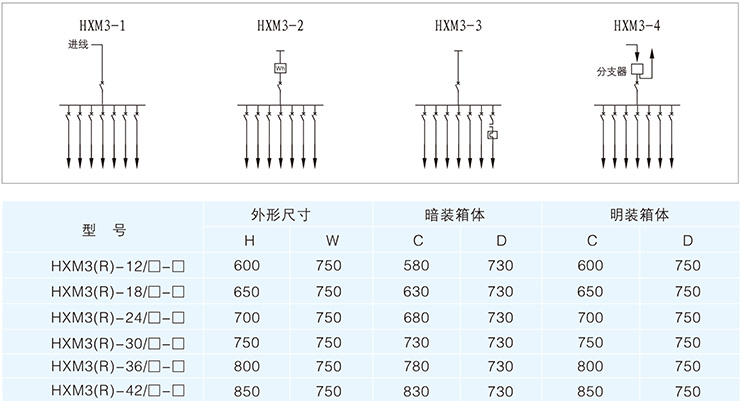

一次系統圖

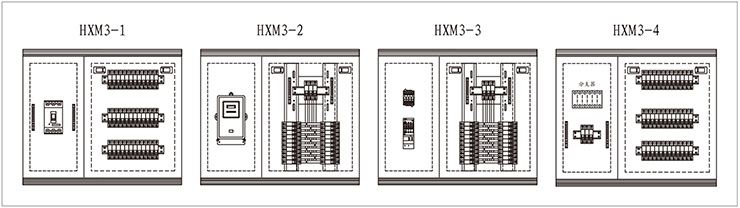

安裝方案圖

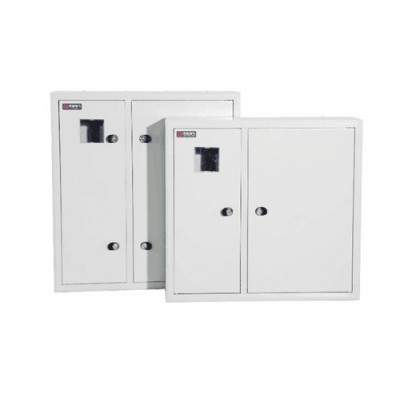

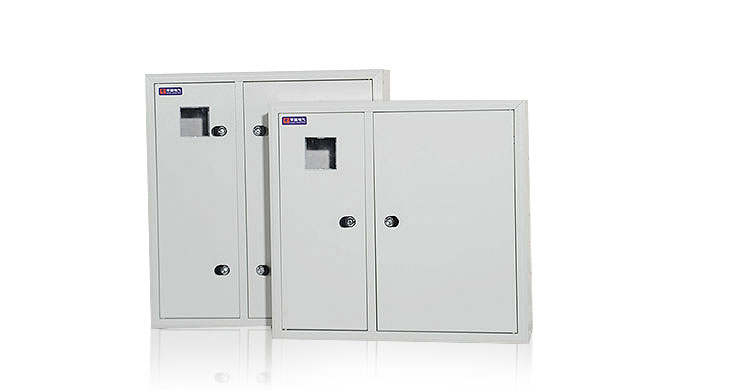

產品展示
