| 加工定制 | 否 |
|---|---|
| 類別 | 齒輪減速機 |
| 齒輪類型 | 斜齒輪減速機 |
| 安裝形式 | 臥式 |
| 布局形式 | 同軸式 |
| 齒面硬度 | 硬齒面 |
| 用途 | 減速機 |
| 品牌 | LOUTA/FSTE |
| 型號 | YCJ |

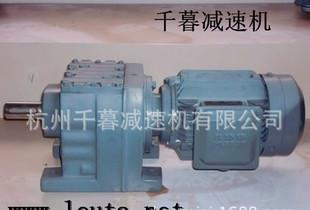

本系列齒輪減速電機是取代JTC系列JTC齒輪減速電機的更新?lián)Q代產品，是吸取國內外先進產品的特點而設計制造的新型產品，它具有下列特點：結構緊縮、體積小，重量輕、轉數型譜寬、安裝形式多樣、符合國際標準、采用電算設計、運行可靠，使用方便、維護簡單。本系列齒輪減速電動機是由新型的同軸式減速器和全封閉自扇冷式三相異步電動機直接構成一個整體，外殼防護等級為IP44，冷卻方式為ICO141，適用于需要低速驅動的各種場合，可廣泛使用于冶金、礦山、起重、運輸、石油、化工、建筑、建材、交通、農機、輕工、紡織、造紙、橡膠、制糖、制茶、食品、制藥等行業
二、使用范圍
本系列齒輪減速電動機，具有普通型和溫?zé)釒停胀ㄐ瓦m用于環境溫度不超過40°C，海拔高度不超過1000米的條件下，均勻負荷連續工作制。額定電壓380伏，頻率為50赫，3千瓦及以下者為Y接法，4千瓦及以上者為Δ接法。
溫?zé)釒褪窃谄胀ㄐ吞?hào)后加“TH”字樣，它除與普通型有相同的性能指標和外型安裝尺寸外，可用于對相對溫度不大于95%，有霉菌、有凝露存在的環境。
三、結構簡介

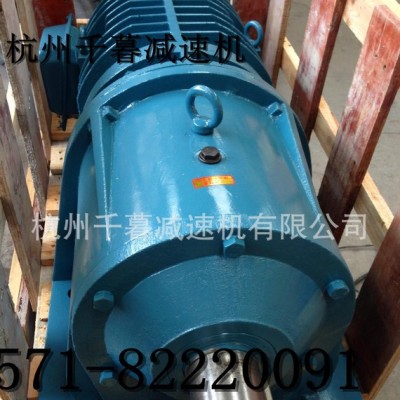

本系列減速電動機，是由電動機和減速器兩部份構成，電動機為全封閉自扇冷式Y(jié)系列三相異步電動機，減速器為封閉式單級圓柱斜齒輪平行軸型，兩級及三級為封閉式圓柱斜齒輪同軸型，減速器是用一個特殊的端蓋和電動機連成一體。減速器上有一吊環螺釘作起重用。電動機上的吊環螺釘僅作拆裝電動機用，從軸伸端看，出線盒一般在右邊，加油孔的位置，水平臥式安裝，垂直立式安裝均在上方。放油的位置，可左右兩邊開孔，一般放在右邊；根據訂貨需要，亦可開在左邊。齒輪在封閉的箱體內采用濺油潤滑。
四、絕緣和溫升
本系列減速電動機采用B級絕緣。定子繞組**高溫升用電阻法測量不超過80K。減速器的的油池內，潤滑油的**高溫度用溫度計測量不超過90°C
四、選型和訂貨須知

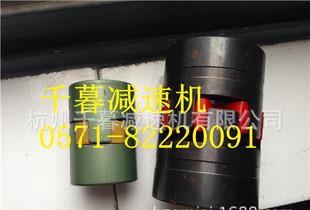

1，本系列產品輸出軸，宜采用聯軸器、正齒輪和鏈輪與被驅動機械相聯接，不宜采用斜齒輪、皮帶輪聯接，避免徑向、軸向力過大。
2、本系列產品額定功率系指所配套的Y系列電動機的額定功率，而并非輸出軸實際可提供的輸出功率。用戶在選型時，應根據輸出軸轉矩選擇為妥。
3、本系列產品設計，為考慮基體系列通用性起見，系按均勻滿載負荷考慮。如被驅動機械非均勻平穩負械，選型時要留有適當?shù)脑６取＜磳?shí)際需要的輸出軸轉矩乘以一個使用（工況）系數。一般中等振動時加大約1.25倍；嚴重沖擊時加大1.75倍或更大倍數，再進行選型。
4、訂貨時必須說明產品的型號，電動機功率，輸出軸轉數（或輸出轉矩亦可），電壓、頻率、接法、安裝形式、出線盒位置等。
5、如有特殊要求，經雙方協議，亦可供應。
五、使用條件
環境溫度：在-15°C-40°C條件下額定運行
海 拔：不超過1000m
額定電壓：380V
額定頻率：50HZ
接 法：3千瓦及以下為Y，4千瓦及以上為Δ接法
六、型號標記示例
YCJ160-3（KW）-58 （B3）
七、YCJ減速機YCJ71 YCJC80 YCJ100 YCJ112 YCJ132 YCJ160 YCJ180 YCJ200 YCJ225 YCJ250 YCJ280 YCJ315
