| 額定功率 | 200v |
|---|---|
| 產品類型 | 永磁同步電動機 |
| 額定轉速 | 3000 |
| 產品認證 | ISO9001 |
| 額定電壓 | 220（V） |
| 功率 | 0.05-7.5（KW） |
| 適用電機 | 40-180SM法蘭電機 |
| 速度響應頻率 | 200-500（KHz） |
| 品牌 | BERGERDA |
| 型號 | JPM-A-02DCAH |
| 加工定制 | 是 |
JPM小功率伺服電機規格
型 號 | 功率 | 極對數 | 額定轉矩(N.m) | 額定轉速 (r/min) | 額定電流 (A) | 轉子慣量(kgm2) | 工作電壓(VDC) |
JPMB02DCAH | 0.2 | 4 | 0.64 | 3000 | 1.2 | 0.17×10-4 | 220(300) |

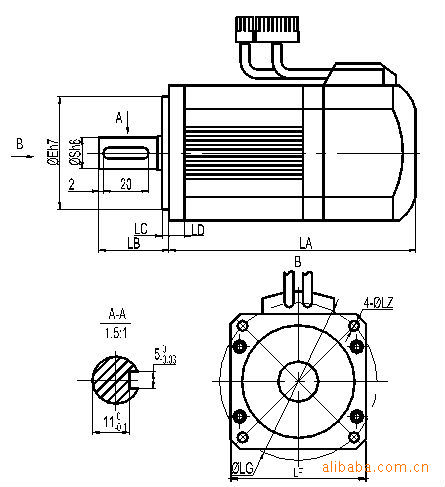

LA(mm) | 102 | LE(mm) | 50 |
LB(mm) | 30 | LF(mm) | 60 |
LC(mm) | 3 | LZ(mm) | 4.5 |
LD(mm) | 7 | S(mm) | 14 |
電機繞組插座 | U（紅） | V（黃） | W（藍） | PE（黃綠/黑） | |||||||||||
1 | 2 | 3 | 4 | ||||||||||||
編碼器 插座 | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE |
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |
紅 | 黑 | 綠 | 黃黑 | 棕 | 黃 | 棕黑 | 藍 | 灰 | 白 | 灰黑 | 藍黑 | 綠黑 | 白黑 |
| |
