| 產品類型 | 永磁同步電動機 |
|---|---|
| 極數 | 8極 |
| 額定功率 | 200W-3KW |
| 額定轉速 | 1500-3000（rpm） |
| 應用范圍 | 自動化設備定位,高速用 |
| 產品認證 | CE |
| 額定電壓 | 220V（V） |
| 品牌 | 貝格達 |
| 型號 | 200W-3KW |
JPM系統130法蘭伺服電機規格表
伺服電機型號JPM- | E13CCAH | E15CCAH | E16BCAH | E20CCAH | E23DCAH | E15ACAH | E25CCAH | E23ACAH | |||||||||||||||
適配驅動器型號JPD- | R13NK1 | R15NK1 | R16NK1 | R20NK1 | R23NK1 | R15NK1 | R25NK1 | R23NK1 | |||||||||||||||
額定功率 | [KW] | 1.3 | 1.5 | 1.6 | 2.0 | 2.3 | 1.5 | 2.5 | 2.3 | ||||||||||||||
額定扭矩 | [Nm] | 5 | 6 | 7.7 | 7.7 | 7.7 | 10 | 10 | 15 | ||||||||||||||
最大扭矩 | [Nm] | 15 | 18 | 23.1 | 23.1 | 23.1 | 30 | 30 | 45 | ||||||||||||||
額定轉速 | [r/min] | 2500 | 2500 | 2000 | 2500 | 3000 | 1500 | 2500 | 1500 | ||||||||||||||
額定電流 | [I] | 5 | 6 | 6 | 6.9 | 9.0 | 6.0 | 10.0 | 9.5 | ||||||||||||||
轉子慣量 | [kgm2×10-3] | 1.060 | 1.260 | 1.580 | 1.58 | 1.58 | 2.14 | 2.14 | 3.24 | ||||||||||||||
機械時間常數 | [Ms] | 1.780 | 2.910 | 1.710 | 1.05 | 1.99 | 1.86 | 1.80 | 1.83 | ||||||||||||||
編碼器線數 | [P/R] | 2500 | |||||||||||||||||||||
極對數 | 4 | ||||||||||||||||||||||
電機繞組插座 | 繞組引線 | U | V | W | PE | ||||||||||||||||||
2 | 3 | 4 | 1 | ||||||||||||||||||||
編碼器插座 | 插座編號 | 5V | 0V | A+ | A- | B+ | B- | Z+ | Z- | U+ | U- | V+ | V- | W+ | W- | PE | |||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |||||||||
電機絕緣等級 | B | ||||||||||||||||||||||
使用環境 | 環境溫度： -20℃ ～ +50℃ 環境濕度：相對濕度<90%（不結霜條件） | ||||||||||||||||||||||
防護等級 | IP65 | ||||||||||||||||||||||
電機重量 | [kg] | 7.9 | 8.6 | 9.5 | 9.5 | 9.5 | 11.1 | 11.1 | 14.3 | ||||||||||||||

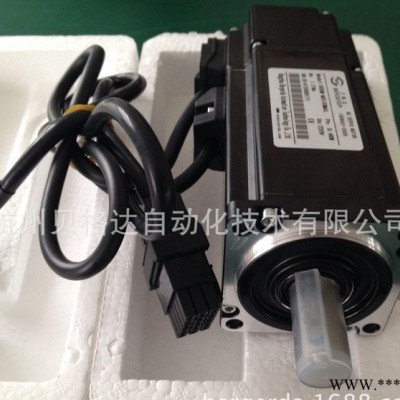

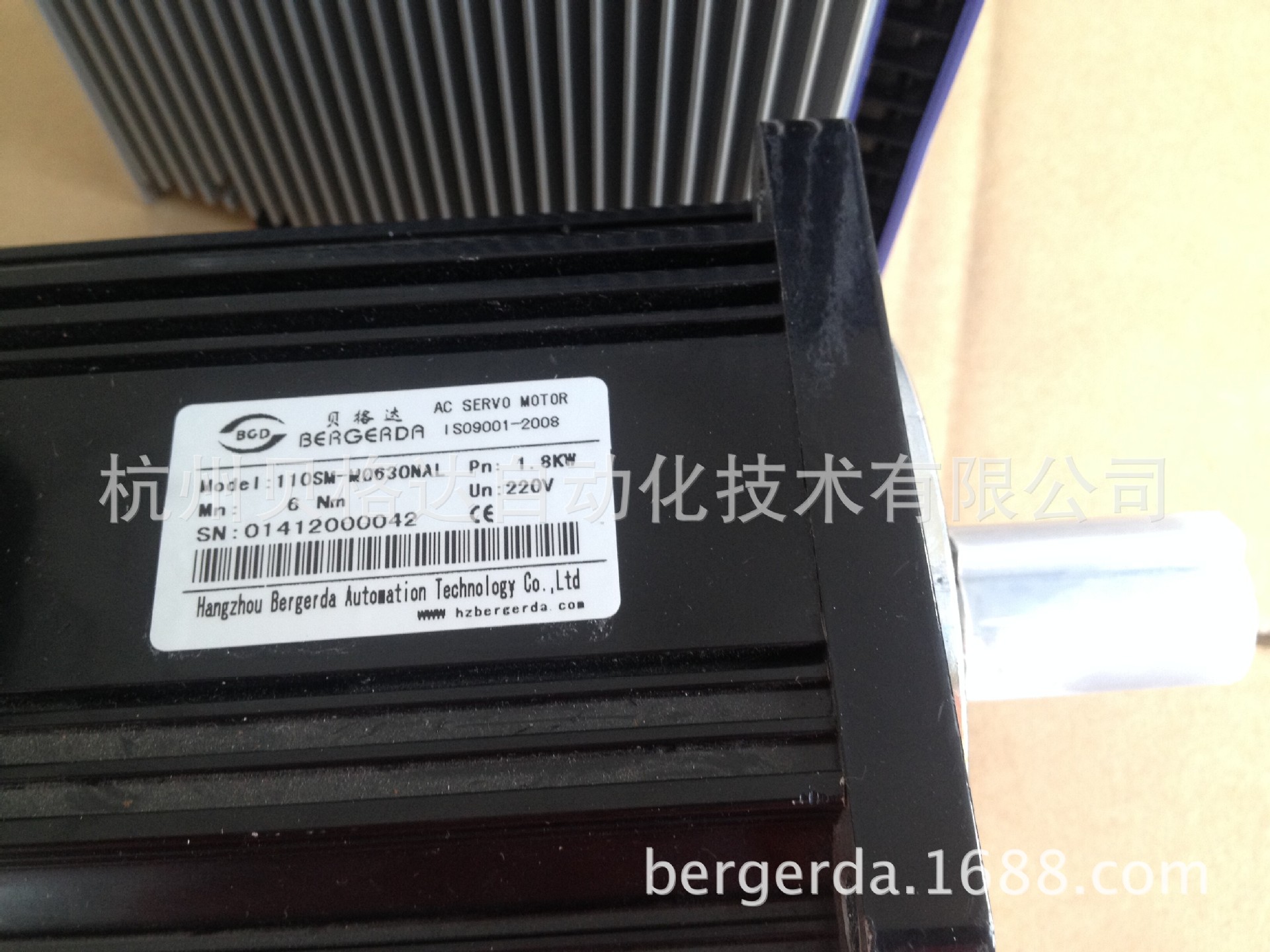

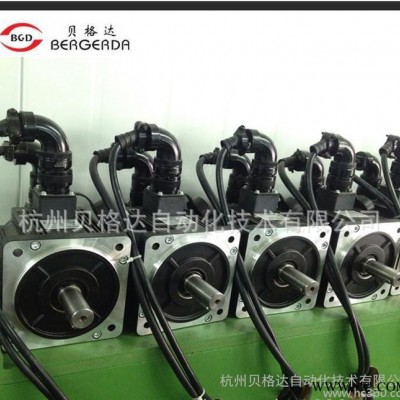

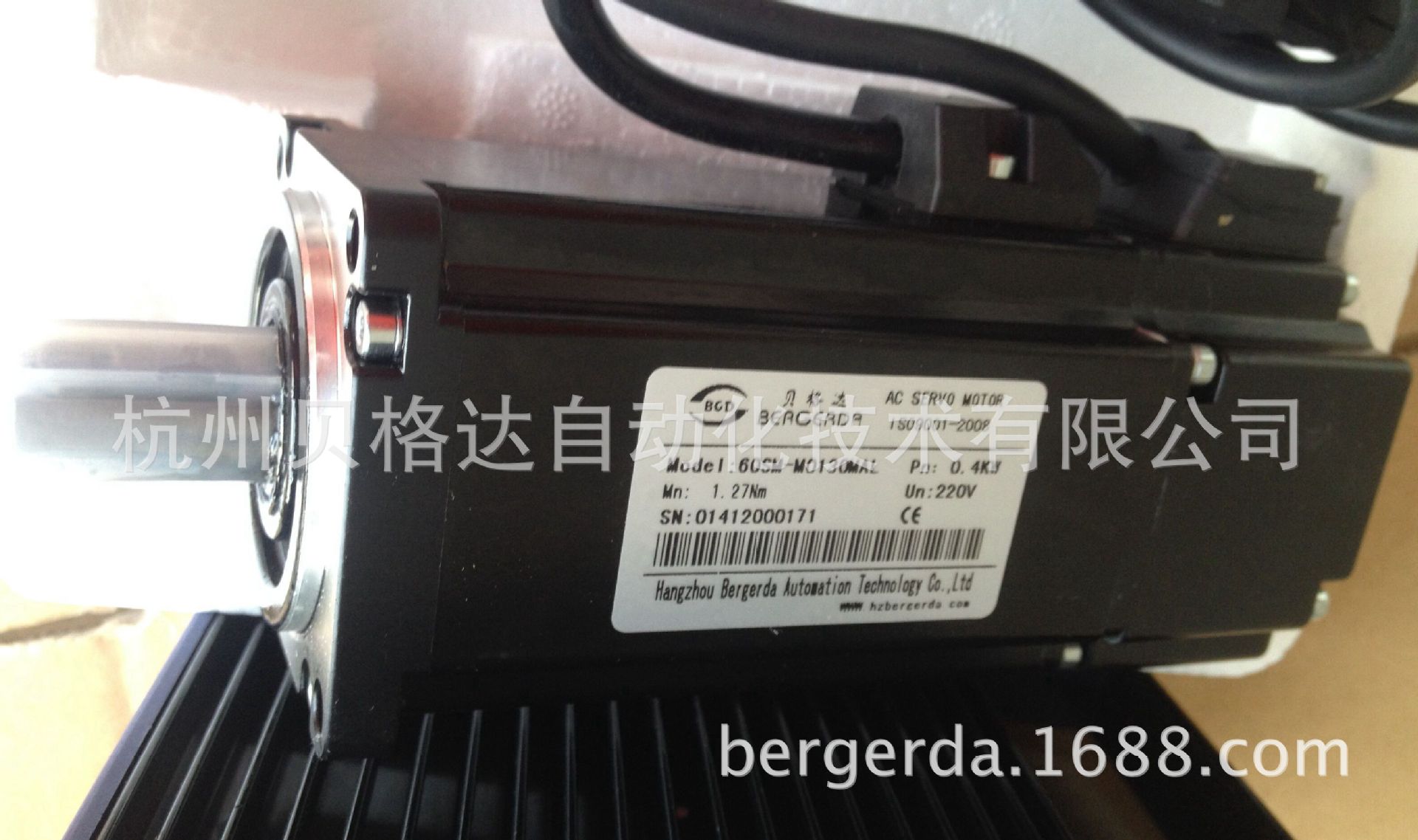

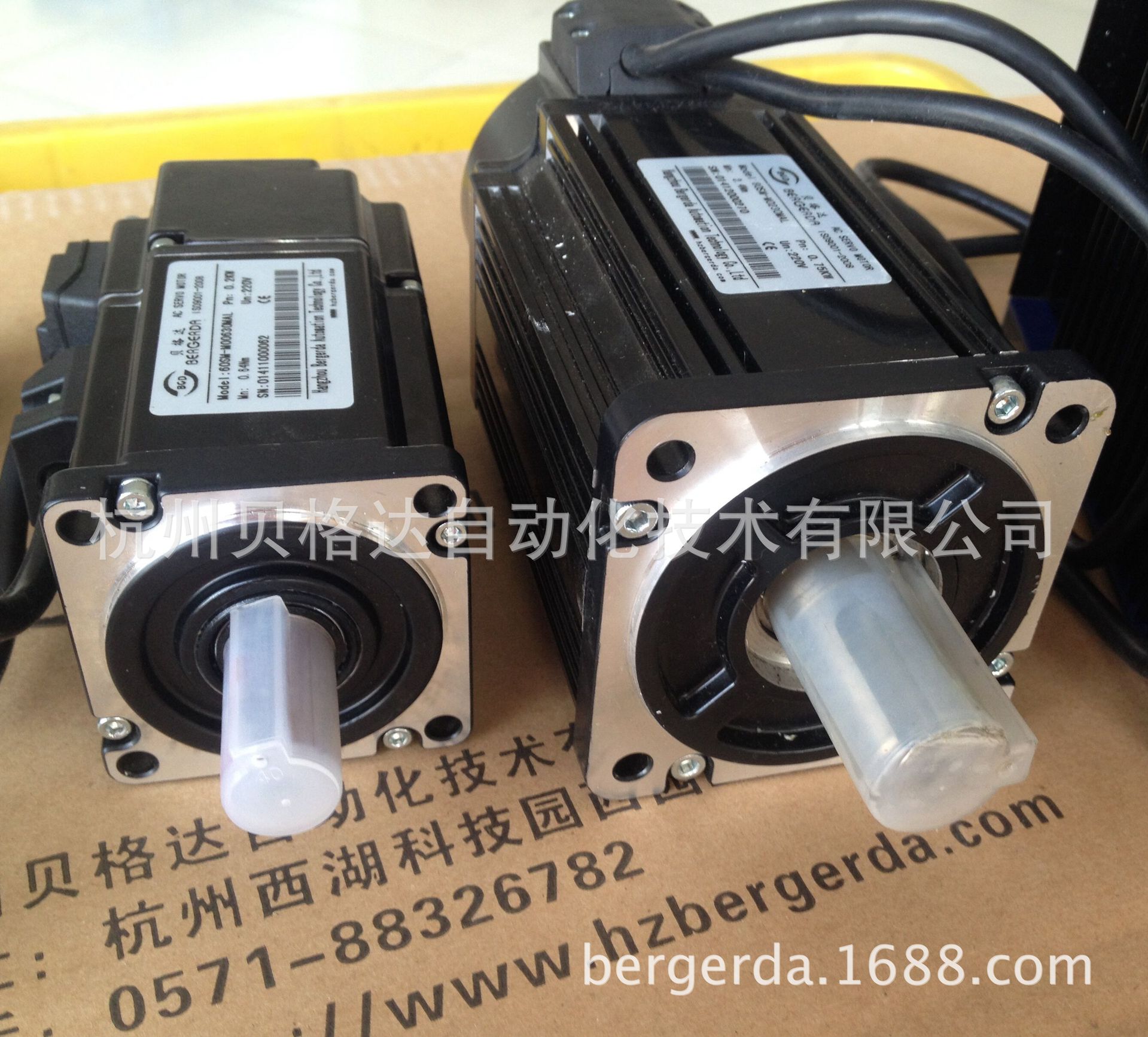

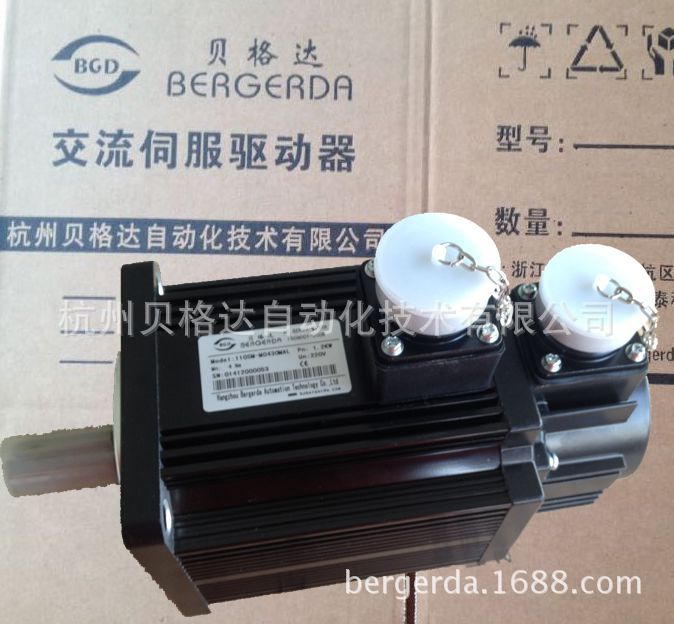

產品部分細節圖：
