| 加工定制 | 是 |
|---|---|
| 品牌 | 百旋 |
| 型號 | HSR1254 系列 |
| 規格 | HSR1254-6 |
| 適用范圍 | 工業機器，機器人，單晶爐，吊機，醫療設備 |
| 產品認證 | CE ISO2000 ROSE |

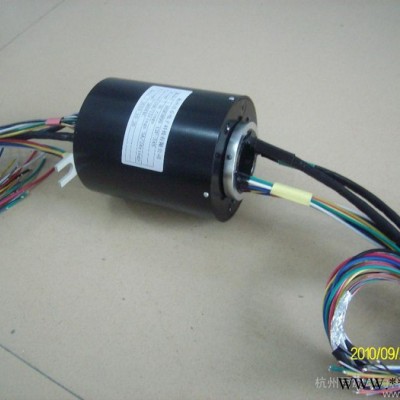

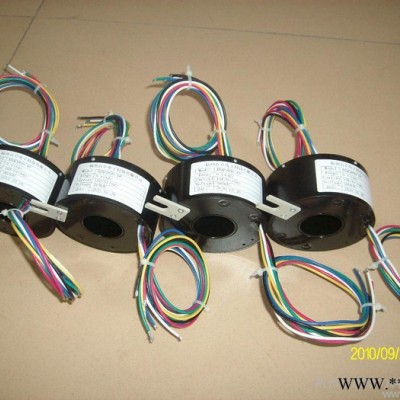

HSR1254 系列精密導電滑環
采用先進的纖刷技術設計及制造
獨特的機械電氣結構，防塵防水
完全滿足 360 度無限制旋轉的動力，控制及數據信號傳輸
完整的產品規格可完全滿足客戶的要求
超長的使用壽命和免維護運轉
各項技術指標達到國外同類產品
能滿足客戶要求定制所需要的產品
用于任何旋轉體的微小電壓、高頻、EMF、熱電偶、電腦信號、Strain gauge、電流、
InterBus,Can-Bus,Profibus,RS422,RS485,PLC 控制, 數字/模擬視頻、數字音頻、
千兆以太網、重量傳感器信號及電力的接續
技術指標：
電氣性能 | ||
項目 | 參數 | |
動力環 | 信號環 | |
額定電壓 | 380V AC/DC或更高 | 240V AC/DC |
導線規格 | UL 鍍錫鐵氟龍 | UL 鍍錫鐵氟龍 |
絕緣電阻 | ≥2500 MΩ@500V DC | ≥2500 MΩ@500V DC |
額定電流 | 10A，15A每路或信號混合 | |
耐壓強度 | 兩路之間≥1000V@ 50Hz | |
電氣噪音 | 最大100 MΩ@6VDC,電流50mA | |
機械性能 | |
通路數 | 1-80路或按客戶要求 |
工作速度 | 600RPM |
工作溫度 | -40 ℃ ---- +80 ℃ |
工作濕度 | 65% RH 或更高 |
觸點材料 | 金/ 銀合金 |
導線長度 | 標準500mm或客戶要求 |
殼體材料 | 鋁合金/工程塑料/不銹鋼 |
力矩 | ≤ 10g. M (參考值) |
防護等級 | IP51,IP54, IP65或更高 |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
| 功率/信號 (5A) |
| L--滑環長度 |
|
| ||
產品型號 |
| 總通路 | (mm) |
|
| ||||
|
|
|
|
|
|
| |||
HSR1254—6 |
|
| 6 | 6 | 34 |
|
|
|
|
|
|
|
|
| |||||
HSR1254—12 |
| 12 | 12 | 47 |
|
|
|
| |
HSR1254—18 |
|
| 18 | 18 | 62 |
|
|
|
|
HSR1254—24 |
| 24 | 24 | 76 |
|
|
|
| |
